| Номер в госреестре | 68239-17 |
| Наименование СИ | Устройства релейной защиты и автоматики |
| Обозначение типа СИ | серии ТЕКОН 300 |
| Изготовитель | Акционерное общество «ТеконГруп» (АО «ТеконГруп»), г. Москва |
| Год регистрации | 2017 |
| Срок свидетельства | 07.08.2027 |
| МПИ (интервал между поверками) | 6 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Устройства релейной защиты и автоматики серии ТЕКОН 300 (далее по тексту -устройства) предназначены для измерений напряжения и силы переменного тока, частоты, активной, реактивной и полной мощностей, коэффициента мощности, силы постоянного тока, регистрации, хранения и анализа информации о процессах, предшествующих и сопутствующих аварийным отклонениям в электрических сетях, организации информационно-измерительных систем, функций релейной защиты, управления, автоматики, сигнализации, измерения и диагностики энергетических объектов.
Принцип действия устройств основан на аналого-цифровом преобразовании входных сигналов напряжения и тока в цифровые коды, их обработке и отображении результатов измерений на ЖК-дисплее; передаче результатов измерений и обработки по дискретным и цифровым интерфейсам связи на управляющие механизмы, в информационные системы и/или системы управления более высокого уровня. Функции измерения, регистрации, контроля параметров режима, релейной защиты, управления, автоматики, сигнализации и диагностики энергетических объектов являются программно-конфигурируемыми на основе применения библиотеки алгоритмов.
Устройства имеют модульную конструкцию. Основные модули устройства: модуль входных преобразователей напряжения и тока, модуль центрального процессора, модуль питания, интерфейсные модули связи, лицевая панель с дисплеем, светодиодами и кнопками управления. На передней панели расположены: графический или алфавитно-цифровой дисплей, клавиши управления, светодиодные индикаторы и сервисный порт интерфейса Ethernet. На задней панели расположены: аналоговые входы, дискретные входы и выходы, интерфейсы связи (сменные интерфейсные модули TM-RS-2, TM-RJ-2, TM-LC-2, TM-ST-2, TM-SC-2, порт интерфейса RS-485, порт синхронизации по сигналу PPS, порт интерфейса Ethernet), разъемы для подключения питания.
Конструктивно устройства имеют три аппаратных типоисполнения: 31Х, 32Х, 33 Х, которые отличаются габаритными размерами.
Устройства выпускаются в следующих модификациях: ТЕКОН 300LA, ТЕКОН 300LD, ТЕКОН 300DD, ТЕКОН 300BS, ТЕКОН 300FS, ТЕКОН 300GL, ТЕКОН 300GB, ТЕКОН 300TL, ТЕКОН 300ТВ, ТЕКОН 300СF , ТЕКОН 300SW, ТЕКОН 300EA, отличающихся функциональными (в соответствии с таблицей 1) и конструктивными особенностями. Различие в функциональности определяется набором логических узлов в рамках библиотеки алгоритмов соответствующей модификации.
Таблица 1 - Назначение устройства
| Функциональное типоиспол-нение устройства | Функции контроля и состояния управления |
| ТЕКОН 300LA | Дистанционная защита присоединения |
| ТЕКОН 300LD | Дифференциальная защита линии |
| ТЕКОН 300DD | Дифференциальная и дистанционная защита линии |
| ТЕКОН 300BS | Защита шин |
| ТЕКОН 300FS | Защита фидера |
| ТЕКОН 300GL | Защита электрической машины малой мощности |
| ТЕКОН 300GB | Защита электрической машины |
| ТЕКОН 300TL | Защита двухобмоточного трансформатора |
| ТЕКОН 300ТВ | Защита трансформатора |
| ТЕКОН 300СБ | Контроллер присоединений |
| ТЕКОН 300SW | У стройство автоматики выключателя |
| ТЕКОН 300EA | У стройство противоаварийной автоматики |

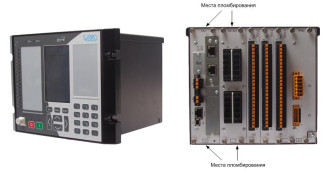

Общий вид устройств с указанием мест пломбировки представлен на рисунках 1 - 3.
Места пломбирования
Устройства имеют встроенное программное обеспечение (далее - ПО).
Встроенное ПО является метрологически значимым. Метрологические характеристики блоков нормированы с учетом влияния ПО.
Встроенное ПО решает задачи автоматического накопления, обработки, хранения и отображения измерительной информации.
ПО устройств хранится в микросхемах энергонезависимой памяти, запаянных на печатной плате. Конструкция устройств исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные программного обеспечения терминалов
| Идентификационные данные ПО | Значения | ||
| Библиотека алгоритмов | СПО | ПО модулей TAIG8 | |
| Идентификационное наименование ПО | БНРД.70031 | БНРД73064 | БНРД71043 |
| Номер версии (идентификационный номер) ПО | Не ниже v.0.6.0 | Не ниже v.0.5.2 | Не ниже v.0.6 |
| Цифровой идентификатор ПО | - | - | - |
Таблица 3 -Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазоны измерений силы постоянного тока, мА | от 0 до 5 от 0 до 20 от 4 до 20 |
| Пределы допускаемой основной приведенной (к диапазону измерений) погрешности измерений силы постоянного тока, %: от 0 до 5 мА от 0 до 20 мА от 4 до 20 мА | ±0,20 ±0,15 ±0,15 |
| Диапазон измерений частоты переменного тока, Гц | от 45 до 55 |
| Пределы допускаемой основной абсолютной погрешности измерений частоты переменного тока, Гц | ±0,01 |
| Номинальное среднеквадратическое значение силы переменного тока 1ном, А | 1; 5 |
| Номинальное среднеквадратическое значение напряжения переменного тока ином, В - фазного - линейного | 100/V3 100 |
| Номинальная частота переменного тока Гном, Г ц | 50 |
| Диапазон измерений среднеквадратических значений силы переменного тока, А | от 0,05'1ном до 1,2'1ном |
| Пределы допускаемой основной абсолютной погрешности измерений среднеквадратических значений силы переменного тока, А | ±(0,0035-Хизм+0,00045)* |
| Диапазон измерений среднеквадратических значений напряжения переменного тока, В: - фазного - линейного | от 0,2'Цном до 1,2'Цном от 0,2'Цном до 1,2'Цном |
| Пределы допускаемой основной абсолютной погрешности измерений среднеквадратических значений фазного/линейного напряжения переменного тока, В | ±(0,003-Хизм + 0,020)* |
| Диапазон измерений активной мощности, Вт: - фазной - суммарной (по трем фазам) | от 0,05'1ном'Цном до 1,2'1ном'Цном от 0,15'1ном'Цном до 3,6Тном'Цном |
| Пределы допускаемой основной приведенной у (к диапазону измерений) погрешности измерений активной фазной и суммарной мощности, % | ±0,5 |
| Диапазон измерений реактивной мощности, вар: - фазной - суммарной (по трем фазам) | от 0,05'1ном'Цном до 1,2'1ном'Цном от 0,15'1ном'Цном до 3,6Тном'Цном |
| Пределы допускаемой основной приведенной у (к диапазону измерений) погрешности измерений реактивной фазной и суммарной мощности, % | ±0,5 |
| Диапазон измерений полной мощности, В А: - фазной - суммарной (по трем фазам) | от 0,05'1ном-ином до 1,2'1ном'Цном от 0,15'1ном-ином до 3,6'1ном'ином |
| Пределы допускаемой основной приведенной у (к диапазону измерений) погрешности измерений полной фазной и суммарной мощности, % | ±0,5 |
| Пределы допускаемой дополнительной приведенной погрешности измерений силы постоянного тока, вызванной отклонением температуры окружающей среды на каждые 10 °С относительно нормальной температуры окружающего воздуха в рамках рабочего диапазона температур, % | ±0,5-у |
| Пределы допускаемой дополнительной абсолютной погрешности измерений частоты переменного тока, вызванной отклонением температуры окружающей среды на каждые 10 °С относительно нормальной температуры окружающего воздуха в рамках рабочего диапазона температур, Гц | ±0,5-Д |
| Пределы допускаемой дополнительной абсолютной погрешности измерений среднеквадратических значений силы переменного тока, вызванной отклонением температуры окружающей среды на каждые 10 °С относительно нормальной температуры окружающего воздуха в рамках рабочего диапазона температур, А | ±0,5 • Д |
| Пределы допускаемой дополнительной абсолютной погрешности измерений среднеквадратических значений напряжения переменного тока, вызванной отклонением температуры окружающей среды на каждые 10 °С относительно нормальной температуры окружающего воздуха в рамках рабочего диапазона температур, В | ±0,5 • Д |
| Пределы допускаемой дополнительной приведенной погрешности измерений активной фазной и суммарной мощности, вызванной отклонением температуры окружающей среды на каждые 10 °С относительно нормальной температуры окружающего воздуха в рамках рабочего диапазона температур, % | ±0,5-у |
| Пределы допускаемой дополнительной приведенной погрешности измерений реактивной фазной и суммарной мощности, вызванной отклонением температуры окружающей среды на каждые 10 °С относительно нормальной температуры окружающего воздуха в рамках рабочего диапазона температур, % | ±0,5-у |
| Пределы допускаемой дополнительной приведенной погрешности измерений полной фазной и суммарной мощности, вызванной отклонением температуры окружающей среды на каждые 10 °С относительно нормальной температуры окружающего воздуха в рамках рабочего диапазона температур, % | ±0,5-у |
| Пределы допускаемой дополнительной приведенной погрешности измерений активной и реактивной мощности, вызванной изменением коэффициента активной мощности в диапазонах от -1 до -0,5 и от +0,5 до +1, % | ±0,5 •у |
| Пределы допускаемой дополнительной абсолютной погрешности измерений среднеквадратических значений силы переменного тока, вызванной изменением частоты входного сигнала от номинального значения в диапазоне от 45 до 55 Гц, А | ±(0,002Тном) |
| Пределы допускаемой дополнительной абсолютной погрешности измерений среднеквадратических значений фазного/линейного напряжения переменного тока, вызванной изменением частоты входного сигнала от номинального значения в диапазоне от 45 до 55 Гц, В | ±(0,002-Ином) |
| Пределы допускаемой дополнительной приведенной к диапазону погрешности измерений активной фазной и суммарной мощности, вызванной изменением частоты входного сигнала от номинального значения в диапазоне от 45 до 55 Гц, % | ±0,5-у |
| Пределы допускаемой дополнительной приведенной к диапазону погрешности измерений реактивной фазной и суммарной мощности, вызванной изменением частоты входного сигнала от номинального значения в диапазоне от 45 до 55 Гц, % | ±0,5-у |
| Пределы допускаемой дополнительной приведенной к диапазону погрешности измерений полной фазной и суммарной мощности, вызванной изменением частоты входного сигнала от номинального значения в диапазоне от 45 до 55 Гц, % | ±0,5-у |
| Хизм - измеренное значение; | |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение питающей сети переменного тока, В - частота переменного тока, Гц - напряжение питающей сети постоянного тока, В | от 65 до 264 от 45 до 55 от 65 до 264 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, при температуре +25 °С и более низких температурах без конденсации влаги, % - атмосферное давление, кПа | от -40 до +55 до 98 от 84 до 106,7 |
| Нормальные условия применения: | |
| - температура окружающего воздуха, °С | от +15 до +25 |
| - относительная влажность воздуха, % | от 30 до 80 |
| - атмосферное давление, кПа | от 84 до 106,7 |
| Степень защиты (ГОСТ 14254-96/МЭК 529-89) устройства: | |
| - лицевая панель | IP54 |
| - соединительные колодки и соединители без корпуса | IP00 |
| - остальные части | IP31 |
| Потребляемая мощность (при ином), Вт, не более: | |
| типоисполнение 31Х | |
| - в нормальном режиме | 10 |
| - при срабатывании защиты | 20 |
| типоисполнение 32Х | |
| - в нормальном режиме | 15 |
| - при срабатывании защиты | 30 |
| типоисполнение 33Х | |
| - в нормальном режиме | 20 |
| - при срабатывании защиты | 40 |
| Габаритные размеры, мм, не более: | |
| типоисполнение 31Х | |
| - длина | 240 |
| - ширина | 187 |
| - высота | 269 |
| типоисполнение 32Х | |
| - длина | 342 |
| - ширина | 187 |
| - высота | 269 |
| типоисполнение 33Х | |
| - длина | 483 |
| - ширина | 187 |
| - высота | 269 |
| Масса устройств, кг, не более: | |
| - для аппаратного типоисполнения 31Х | 5,0 |
| - для аппаратного типоисполнения 32Х | 10,0 |
| - для аппаратного типоисполнения 33Х | 15,0 |
| Средняя наработка на отказ, ч, не менее | 150000 |
наносится на боковую панель устройства приклеиванием шильдика и типографским способом на титульный лист паспорта и руководства по эксплуатации.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Устройство релейной защиты и автоматики серии ТЕКОН 300 | - | 1 шт. |
| Комплект монтажный частей | - | 1 к-т |
| Компакт диск с комплектом эксплуатационной документации на комплект поставки | - | 2 шт. |
| Компакт диск с программным обеспечением на комплект поставки | 1 шт. | |
| Паспорт | БНРД.656172.001ПС | 1 экз. |
| Методика поверки | БНРД.656172.001МП | 1 экз. |
| Руководство по эксплуатации | БНРД.656172.001РЭ | 1 экз. |
| Потребительская (транспортная) тара | - | 1 шт. |
осуществляется по документу БНРД.656172.001МП «Устройства релейной защиты и автоматики серии ТЕКОН 300. Методика поверки», утвержденному ФГУП «ВНИИМС» 24 марта 2017 г.
Основные средства поверки:
калибратор универсальный 9100 (регистрационный № 25985-09);
установка многофункциональная измерительная CMC 256 plus
(регистрационный № 57750-14).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик с требуемой точностью.
Знак поверки наносится в раздел «Свидетельство о приёмке» паспорта.
приведены в эксплуатационном документе.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний
ТУ 3433-010-54897848-2015 Устройства релейной защиты и автоматики серии ТЕКОН 300. Технические условия
СТО 56947007-29.200.80.210-2015 Контроллеры присоединения. Типовые технические требования.
