| Номер в госреестре | 68241-17 |
| Наименование СИ | Термопреобразователи сопротивления платиновые |
| Обозначение типа СИ | K1W |
| Изготовитель | "electrotherm Gesellschaft fur Sensorik und thermische Messtechnik mbH", Германия |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | Отсутствует. Подлежат только первичной поверке |
| Описание типа | скачать |
Термопреобразователи сопротивления платиновые K1W (далее по тексту -термопреобразователи или ТС) предназначены для измерений температуры жидких и газообразных сред, не агрессивных к материалу защитной оболочки защитной гильзы.
Принцип действия термопреобразователей основан на зависимости изменения электрического сопротивления чувствительного элемента (ЧЭ) термопреобразователя от изменения температуры.
Термопреобразователи конструктивно выполнены в виде измерительной вставки кабельного типа, состоящей из двух тонкопленочных платиновых чувствительных элементов, помещенных внутрь цилиндрического корпуса из нержавеющей стали. ТС имеет номинальную статическую характеристику преобразования (НСХ) типа «Pt100» по ГОСТ 6651-2009.
Схема соединения внутренних проводников термопреобразователей с чувствительным элементом: 2-х проводная.

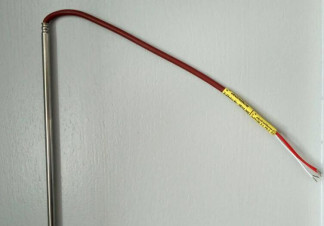

Общий вид ТС представлен на рисунке 1.
представлены в таблице 1.
Таблица 1 - Метрологические и технические характеристики ТС
| Наименование характеристики | Значение |
| Диапазон измеряемых температур, °С | от -50 до +400 |
| Температурный коэффициент ТС а, °С-1 | 0,00385 |
| Условное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ 6651-2009 | Pt100 |
| Номинальное значение сопротивления ТС при 0 °С (Ro), Ом | 100 |
| Класс допуска ТС по ГОСТ 6651-2009 | А |
| Пределы допускаемого отклонения сопротивления ТС от НСХ в температурном эквиваленте (допуск) по ГОСТ 6651-2009, °C | ±(0,15+0,002 |ф, где t -абсолютное значение температуры, °С |
| Допуск по сопротивлению при температуре 0 °С, Ом | ±0,06 |
| Электрическое сопротивление изоляции при температуре плюс (25±10) °С и относительной влажности воздуха от 30 до 80 %, МОм (при 100 В), не менее | 100 |
| Длина корпуса ТС, мм | 1770 |
| Диаметр корпуса ТС, мм | 6 |
| Длина удлинительных проводов, мм, не более | 200 |
| Масса ТС, г, не более | 170 |
| Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность воздуха, %, не более | от -50 до +400 98 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 2 - Комплектность средства измерений
| Наименование | Количество |
| Термопреобразователи сопротивления платиновые K1W, зав. №№ 68/16-001 - 68/16-199 | 199 шт. |
| Паспорт | 199 экз. |
осуществляется по документу ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».
Основные средства поверки:
- термометр цифровой прецизионный DTI-1000 (регистрационный номер в Федеральном информационном фонде 15595-12);
- термостаты жидкостные прецизионные переливного типа моделей ТПП-1.0, ТПП-1.2 (регистрационный номер в Федеральном информационном фонде 33744-07);
- калибратор температуры эталонный КТ-1100 (регистрационный номер в Федеральном информационном фонде 26113-03);
- многоканальный прецизионный измеритель температуры МИТ 8.10 (регистрационный номер в Федеральном информационном фонде 19736-11).
Допускается применение аналогичных средств поверки обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
отсутствуют.
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки
Техническая документация фирмы-изготовителя
