| Номер в госреестре | 68242-17 |
| Наименование СИ | Зонд электростатический |
| Обозначение типа СИ | 70а |
| Изготовитель | "A&A Machine & Fabrication, LLC", США |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | Отсутствует. Подлежат только первичной поверке |
| Описание типа | скачать |
| Методика поверки | скачать |
Зонд электростатический 70а (далее - зонд) предназначен для преобразования напряжения постоянного тока в унифицированный аналоговый сигнал (4-20) мА для подключения к регистрирующему оборудованию.
Принцип действия зонда заключается в масштабном преобразовании напряжения постоянного тока с помощью резистивного делителя напряжения, с дальнейшим преобразованием полученных значений в унифицированный сигнал силы постоянного тока (4-20) мА с помощью преобразователя. Зонд используется для измерения высокого электрического напряжения постоянного тока и монтируется в герметичном сосуде под давлением. Зонд состоит из корпуса, измерительного модуля и манометра. На двух концах корпуса устанавливаются два электрода. Первый (основной) изолированный электрод -керамический, подвергается воздействию внутренней среды сосуда под давлением. Вспомогательный электрод монтируется на противоположной стороне корпуса зонда и выполняет функцию обеспечения безопасности. Проводники двух электродов соединены между собой с помощью двух пружинных металлических стержней, изоляция от корпуса зонда обеспечивается тефлоновой муфтой. Измерительный наконечник основного измерительного электрода монтируется на одном уровне со стенкой камеры. Манометр служит для контроля утечки вокруг основного электрода.

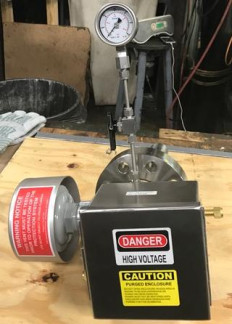

Внешний вид зонда с указанием места пломбирования показан на рисунке 1.
Таблица 1 - Метрологические и технические характеристики зонда
| Наименование характеристики | Значение характеристики |
| Диапазон преобразования входного напряжения постоянного тока, кВ | от -3 до +3 |
| Диапазон выходного сигнала силы постоянного тока, мА | от 4 до 20 |
| Пределы допускаемой приведенной* погрешности преобразования входного напряжения постоянного тока, % | ±10 |
| Источник питания от цепи постоянного тока, В | 24 |
| Входное сопротивление, Ом, не менее | 41011 |
| Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность воздуха при температуре 25 °С, % | от -40 до +85 80 |
| Габаритные размеры, (длинахширинахвысота), мм, не более: | 500x280x190 |
| Масса, кг, не более: | 35 |
| Средний срок службы, лет, не менее | 20 |
| Примечание - * - приведена к диапазону выходного сигнала силы постоянного тока | |
наносится на паспорт типографским способом.
Зонд электростатический 70а - 1 шт. (зав. № 166170-1-2016)
Паспорт - 1 экз.
осуществляется по документу МП 68242-17 «Зонд электростатический 70а. Методика поверки», утвержденному ООО «ИЦРМ» 15.06.2017 г.
Основные средства поверки:
- вольтметр универсальный GDM-78261, регистрационный номер в Федеральном информационном фонде 52669-13;
- клибратор многофункциональный мод. 3010, с внешней опцией EA 3024, регистрационный номер в Федеральном информационном фонде 34284-07.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого СИ с требуемой точностью.
Знак поверки наносится в паспорт зонда.
отсутствуют.
Техническая документация изготовителя.
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 16.09.2024 |
