Манометры дифференциальные DA, 68243-17

Манометры дифференциальные серии DA (далее - манометры) предназначены для непрерывных измерений дифференциального давления (разности давлений) газообразных или жидких сред.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	68243-17
Наименование СИ	Манометры дифференциальные
Обозначение типа СИ	DA
Изготовитель	"FISCHER Mess- und Regeltechnik GmbH", Германия
Год регистрации	2017
Срок свидетельства	07.08.2022
МПИ (интервал между поверками)	1 год
Стоимость поверки	Узнать стоимость
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Принцип действия манометров основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента. Под воздействием измеряемой разности давлений, которые подаются в измерительные камеры манометра, происходит деформация чувствительного элемента, которая преобразуется передаточным механизмом в перемещение показывающей стрелки относительно шкалы циферблата манометра.

Манометры имеют следующие модификации: DA01, DA03, DA08, DA09, DA10, DA12. В зависимости от модификации манометры отличаются: внешним видом, диапазоном измерений дифференциального давления и материалом изготовления (модификации DA01, DA03, DA09, DA10 изготавливаются из нержавеющей стали, а модификации DA08 и DA12 -алюминиевый сплав с черным покрытием).

Манометры состоят из герметичного корпуса, в котором находится измерительная камера с чувствительным элементом и передаточным механизмом, и встроенного в корпус стрелочного индикатора с циферблатом. Подвод рабочего давления в измерительную камеру манометра производится через подводные каналы корпуса, обозначенные как (+) и (-) для подключения трубопроводов высокого и низкого давления, соответственно.

Шкала манометров может быть отградуирована в кПа, МПа, Па, мбар, бар.

Общий вид представлен на рисунках 1-6.

Пломбирование манометров не предусмотрено.

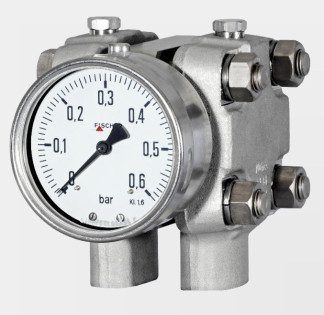

Рисунок 1 - Манометры модификации DА01

Программное обеспечение

отсутствует.

Технические характеристики

приведены в таблице 1.

Наименование характеристики	Модификация
Наименование характеристики	DA01	DA03	DA08	DA09	DA10	DA12
Диапазон измерений дифференциального давления, кПа - минимальный диапазон - максимальный диапазон	от 0 до 6 от 0 до 2500	от 0 до 4 от 0 до 2500	от 0 до 0,6 от 0 до 16	от 0 до 2,5 от 0 до 2500	от 0 до 100 от 0 до 1600	от 0 до 40 от 0 до 2500
Пределы допускаемой приведенной (к диапазону измерений) погрешности измерений дифференциального давления, %	±1,6	±1,6	±1,6	±2,5	±2,5	±2,5
Вариация показаний, %	1,6	1,6	1,6	2,5	2,5	2,5
Максимальное рабочие статическое давление, кПа	25000; 40000	4000; 10000	20	1600; 4000	10000	2500
Г абаритные размеры (длинахширинахвысота), мм, не более	228x200x210	240x152x190	61x130x160	0161x259	112x101x101	105x127x140
Масса, кг, не более	28,5	13,0	0,6	7,0	2,25	1,25
Рабочие условия измерений: - температура окружающей среды, °С	от -20 до +80	от -20 до +80	от -10 до +70	от -20 до +80	от -20 до +80	от -10 до +70
Средний срок службы, лет	30

Знак утверждения типа

наносится типографским способом на титульный лист паспорта.

Комплектность

Комплектность манометров представлена в таблице 2.

Таблица 2 - Комплектность

Наименование	Количество
Манометр дифференциальный серии DA	1 шт.
Паспорт	1 экз.
Методика поверки	1 экз.
