| Номер в госреестре | 68244-17 |
| Наименование СИ | Датчики дифференциального давления |
| Обозначение типа СИ | DE |
| Изготовитель | "FISCHER Mess- und Regeltechnik GmbH", Германия |
| Год регистрации | 2017 |
| Срок свидетельства | 07.08.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики дифференциального давления серии DE (далее - датчики) предназначены для непрерывных измерений дифференциального давления (разности давлений) и преобразования измеренного значения давления в унифицированный аналоговый выходной сигнал силы или напряжения постоянного тока.
Принцип действия датчиков основан на пьезорезисторном методе преобразования давления в электрический сигнал. В качестве преобразователя давления в датчиках используется пьезорезисторный чувствительный элемент. Деформация, вызванная воздействием давления на мембрану, передается на сформированные на ней пьезорезисторы. В результате изменяется величина электрического сопротивления этих резисторов. Это изменение электрического сопротивления преобразуется в электрический сигнал. Сигнал обрабатывается встроенным микроконтроллером, для получения линейного выхода сигнала напряжения или силы постоянного тока, представляющего собой измеряемое значение разности давлений.
Датчики имеют следующие модификации: DE13, DE25, DE27, DE38, DE39, DE40, DE44, DE45 LED, DE45, DE46, DE49, DE50. В зависимости от модификации датчики отличаются: внешним видом, диапазоном измерений дифференциального давления, наличием и видом (светодиодный LED или жидкокристаллический LCD) дисплея, типом выходного сигнала.
Датчики представляют пластиковый корпус, на лицевой стороне которого (в зависимости от модификации) расположен дисплей. Датчики имеют один вход для измерения дифференциального давления, кроме модификации DE44. Модификация датчиков DE44 имеет два независимых входа измерения дифференциального давления.

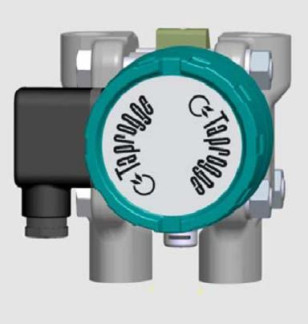

Общий вид датчиков представлен на рисунках 1-11.
Пломбирование датчиков не предусмотрено.
V V
Рисунок 11 - Датчики модификации DE50 с дисплеем
Для датчиков модификаций DE40, DE50 программное обеспечение (далее по тексту -ПО) отсутствует.
Характеристики программного обеспечения для датчиков модификаций DE13, DE25, DE27, DE38, DE39, DE44, DE45, DE46, DE49 представлены в таблице 1.
Управление режимами работы и настройками датчиков осуществляется с помощью встроенного ПО, которое установлено в защищённую от записи память микроконтроллера, что исключает возможность его несанкционированных настройки и вмешательства, приводящим к искажению результатов измерений.
Таблица 1 - Характеристики встроенного ПО датчиков модификаций DE13, DE25, DE27, DE38, DE39, DE44, DE45, DE46, DE49_
| Модификация | Идентиф икационное наименование ПО | Номер версии (идентификационный номер ПО), не ниже | Цифровой идентификатор ПО |
| DE13 | MSP430F4260 | V1.20 | - |
| DE25 | MSP430F4260 | V3.14 | - |
| DE27 | MSP430FG437 | V1.40 | 04480126 |
| DE38 | ATmega32 | V1.50 | - |
| DE39 | ATmega128 | V2.30 | 04480111 |
Продолжение таблицы 1
| Модификация | Идентиф икационное наименование ПО | Номер версии (идентификационный номер ПО), не ниже | Цифровой идентификатор ПО |
| DE44 | ATmega128 | V2.30 | 04480111 |
| DE45 | ATmega128 | V2.30 | 04480111 |
| DE46 | ATmega128 | V2.30 | 04480111 |
| DE49 | MSP430F4260 | V1.31 | 04480103 |
Уровень защиты от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
приведены в таблицах 2 и 3.
| Наименование характеристики | Модификация | |||||
| DE13 | DE25 | DE27 | DE38 | DE39 | DE40 | |
| Диапазон измерений дифференциального давления, кПа | от -1 до +59 от -1 до +24 от -1 до +9 | от 0 до 0,25 от 0 до 0,4 от 0 до 0,6 от 0 до 1,0 от 0 до 1,6 от 0 до 2,5 от 0 до 4,0 от 0 до 6,0 от 0 до 10,0 от -0,25 до +0,25 от -0,4 до +0,4 от -0,6 до +0,6 от -1,0 до +1,0 от -1,6 до +1,6 от -2,5 до +2,5 от -4,0 до +4,0 от -6,0 до +6,0 | от 0 до 0,4 от 0 до 0,6 от 0 до 1,0 от 0 до 1,6 от 0 до 2,5 от 0 до 4,0 от 0 до 6,0 от 0 до 10,0 от -0,25 до +0,25 от -0,4 до +0,4 от -0,6 до +0,6 от -1,0 до +1,0 от -1,6 до +1,6 от -2,5 до +2,5 от -4,0 до +4,0 от -6,0 до +6,0 | от 0 до 40 от 0 до 60 от 0 до 100 от 0 до 160 от 0 до 250 от 0 до 400 от 0 до 600 | от 0 до 600 от 0 до 1000 от 0 до 1600 от 0 до 2500 от 0 до 4000 | от 0 до 60 от 0 до 100 от 0 до 160 от 0 до 200 от 0 до 250 от 0 до 400 от 0 до 600 от 0 до 1000 |
| Пределы допускаемой приведенной (к диапазону измерений) погрешности измерений дифференциального давления, % * | ±1,0 ±2,0 ±3,0 | ±2,5 ±1,0 | ±2,5 ±1,0 | ±2,5 | ±1,0 | ±1,0 ±1,6 |
| Пределы допускаемой дополнительной приведенной (к диапазону измерений) погрешности измерений дифференциального давления, вызванной изменением температуры окружающего воздуха на каждые 10 °С, % * | - | ±1,0 ±0,3 | ±1,0 ±0,3 ±0,5 | ±0,4 ±0,2 | ±0,5 | - |
| Наименование характеристики | Модификация | |||||
| DE13 | DE25 | DE27 | DE38 | DE39 | DE40 | |
| Выходной сигнал: - напряжение постоянного тока, В - сила постоянного тока, мА | от 4 до 20 | от 0 до 10 от 0 до 20 от 4 до 20 | от 0 до 10 от 4 до 20 | от 0 до 10 от 0 до 20 от 4 до 20 | от 0 до 10 от 0 до 20 от 4 до 20 | от 0 до 10 от 4 до 20 |
| Напряжение питания от источника постоянного (переменного) тока, В | от 12 до 32 | от 12 до 32 | от 6 до 32 | от 12 до 32 | от 12 до 32 | от 19,2 до 28,8 |
| Потребляемая мощность, Вт, не более | 3,0 | 1,0 | 1,0 | 2,0 | 2,0 | 1,5 |
| Г абаритные размеры (длинахширинахвысота), мм, не более | 131x168x122 | 91x49x99 | 91x49x99 | 90x62x105 | 90x71x105 | 54x40x97 |
| Масса, кг, не более | 5 | 0,25 | 0,25 | 0,9 | 0,6 | 0,5 |
| Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность воздуха, % | - | от +15 до +25 от 45 до 75 | - | |||
| Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность воздуха, % | от -10 до +70 до 100 | от -10 до +50 до 100 | от -10 до +70 до 100 | от -10 до +70 до 100 | от -10 до +70 до 100 | от -10 до +70 до 100 |
| Средний срок службы, лет | 30 | 30 | 25 | 30 | 30 | 30 |
| Примечание - * - Конкретное значение установлено в зависимости от диапазона измерений и приведено в паспорте на датчик | ||||||
Таблица 3 - Метрологические и технические характеристики датчиков модификаций DE44, DE45, DE46, DE49, DE50
| Наименование характеристики | Модификация | ||||
| DE44 | DE45 | DE46 | DE49 | DE50 | |
| Диапазон измерений дифференциального давления, кПа | от 0 до 0,4 от 0 до 0,6 от 0 до 1,0 от 0 до 1,6 от 0 до 2,5 от 0 до 4,0 от 0 до 6,0 | от 0 до 0,4 от 0 до 0,6 от 0 до 1,0 от 0 до 1,6 от 0 до 2,5 от 0 до 4,0 от 0 до 6,0 | от 0 до 0,025 от 0 до 0,05 от 0 до 0,1 от 0 до 0,25 от 0 до 0,5 от 0 до 1,0 | от 0 до 0,4 от 0 до 0,6 от 0 до 1,0 от 0 до 1,6 от 0 до 2,5 от 0 до 4,0 от 0 до 6,0 | от 0 до 0,16 от 0 до 0,25 от 0 до 0,4 от 0 до 0,6 от 0 до 1,0 от 0 до 1,6 |
| Наименование характеристики | Модификация | ||||
| DE44 | DE45 | DE46 | DE49 | DE50 | |
| Диапазон измерений дифференциального давления, кПа | от 0 до 10,0 от 0 до 16,0 от 0 до 25,0 от -0,25 до +0,25 от -0,4 до +0,4 от -0,6 до +0,6 от -1,0 до +1,0 от -1,6 до +1,6 от -2,5 до +2,5 от -4,0 до +4,0 от -6,0 до +6,0 от -10,0 до +10,0 | от 0 до 10,0 от 0 до 16,0 от 0 до 25,0 от -0,25 до +0,25 от -0,4 до +0,4 от -0,6 до +0,6 от -1,0 до +1,0 от -1,6 до +1,6 от -2,5 до +2,5 от -4,0 до +4,0 от -6,0 до +6,0 от -10,0 до +10,0 | от -0,025 до +0,025 от -0,05 до +0,05 от -0,02 до +0,08 от -0,1 до +0,1 | от 0 до 10,0 от 0 до 16,0 от 0 до 25,0 от -0,25 до +0,25 от -0,4 до +0,4 от -0,6 до +0,6 от -1,0 до +1,0 от -1,6 до +1,6 от -2,5 до +2,5 от -4,0 до +4,0 от -6,0 до +6,0 от -10,0 до +10,0 | от 0 до 2,5 от 0 до 4,0 от 0 до 6,0 от 0 до 10,0 от 0 до 16,0 от 0 до 25,0 от 0 до 40,0 от 0 до 60,0 от -0,1 до +0,06 от -0,1 до +0,5 от -0,4 до +0,6 от -1,0 до +0,6 от -2,0 до +4,0 от -4,0 до +6,0 от -10,0 до +6,0 от -25,0 до +15,0 |
| Пределы допускаемой приведенной (к диапазону измерений) погрешности измерений дифференциального давления, % * | ±1,0 | ±1,0 | ±1,0 | ±1,0 | ±1,0 |
| Пределы допускаемой дополнительной приведенной (к диапазону измерений) погрешности измерений дифференциального давления, вызванной изменением температуры окружающего воздуха на каждые 10 °С, % * | ±1,0 ±0,3 ±0,5 | ±1,0 ±0,3 ±0,4 ±0,5 | ±0,6 | ±1,0 ±0,3 | ±0,5 |
| Выходной сигнал: - напряжение постоянного тока, В - сила постоянного тока, мА | от 0 до 10 от 0 до 20 от 4 до 20 | от 0 до 10 от 0 до 20 от 4 до 20 | от 0 до 10 от 0 до 20 от 4 до 20 | от 4 до 20 | от 0 до 10 от 0 до 20 от 4 до 20 |
| Наименование характеристики | Модификация | ||||
| DE44 | DE45 | DE46 | DE49 | DE50 | |
| Напряжение питания: - от источника напряжения постоянного тока, В - от источника напряжения переменного тока, В | от 12 до 32 от 12 до 32 | от 12 до 32 от 12 до 32 | от 20 до 32 от 20 до 32 | от 12 до 30 от 12 до 32 | от 207 до 264,5 от 103,5 до 132 от 21,6 до 26,4 от 21,6 до 26,4 |
| Потребляемая мощность, Вт, не более | 2,0 | 2,0 | 2,0 | 0,7 | 3,0 |
| Г абаритные размеры (длинахширинахвысота), мм, не более | 90x71x75 | 90x71x75 | 90x71x75 | 90x71x75 | 96x81x125 |
| Масса, кг, не более | 0,3 | 0,3 | 0,3 | 0,3 | 1,0 |
| Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность воздуха, % | от +15 до +25 от 45 до 75 | ||||
| Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность воздуха, % | от -10 до +70 до 100 | от -10 до +70 до 100 | от -10 до +70 до 100 | от -10 до +60 до 100 | от -10 до +60 до 100 |
| Средний срок службы, лет | 30 | ||||
| Примечание - * - Конкретное значение установлено в зависимости от диапазона измерений и приведено в паспорте на датчик | |||||
наносится типографским способом на титульные листы руководства по эксплуатации и паспорта.
Комплектность датчиков представлена в таблице 4.
Таблица 4 - Комплектность
| Наименование | Количество |
| Датчик дифференциального давления серии DE | 1 шт. |
| Руководство по эксплуатации | 1 экз |
| Паспорт | 1 экз. |
| Методика поверки | 1 экз. |
осуществляется по документу МП 68244-17 «Датчики дифференциального давления серии DE. Методика поверки», утверждённому ООО «ИЦРМ» 30.06.2017 г.
Основные средства поверки:
- калибратор давления портативный «ЭЛЕМЕР-ПКД-160» (регистрационный номер в Федеральном информационном фонде 52356-13);
- преобразователь давления эталонный ПДЭ-020 (регистрационный номер в Федеральном информационном фонде 58668-14);
- мультиметр 3458А (регистрационный номер в Федеральном информационном фонде 25900-03);
- мановакууметр грузопоршневой МВП-2,5 (регистрационный номер в Федеральном информационном фонде 1652-99).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и (или) в паспорт.
отсутствуют.
ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия Техническая документация фирмы-изготовителя
