| Номер в госреестре | 68246-17 |
| Наименование СИ | Контроллеры измерительные программируемые |
| Обозначение типа СИ | Benza |
| Изготовитель | Акционерное общество «Пензаспецавтомаш» (АО «Пензаспецавтомаш»), г. Пенза |
| Год регистрации | 2017 |
| Срок свидетельства | 07.08.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Контроллеры измерительные программируемые «Benza» (в дальнейшем - контроллеры) предназначены для подсчёта количества импульсов с последующим преобразованием в показания объёма нефтепродуктов.
Принцип действия контроллеров заключается в подсчёта количества импульсов, поступающих от расходомеров топливно-раздаточных колонок (ТРК), имеющих выход типа «открытый коллектор», преобразовании их в показания объёма нефтепродуктов и управлении составными частями ТРК (насосами, клапанами, и т.п.).
Конструкция контроллеров выполнена в металлическом корпусе влагопылезащищённого исполнения.
Контроллеры предназначены для работы с одной однопродуктовой, однопостовой ТРК и имеют интерфейс RS-485 для связи с внешним компьютером и дополнительный GSM модем с держателем SIM карты, который предназначен для удаленной связи с администратором по каналам GPRS. Кроме того, имеется интерфейс RFID (13,56 МГц) радиочастотной идентификации клиентов при помощи карт.
Контроллеры имеют две модификации BS-01 и BS-02, отличающиеся наличием у модификации BS-02 клавиатуры и дополнительного интерфейса RS-485 для подключения уровнемера.
Пломбировка контроллеров в целях предотвращения доступа к элементам конструкции изготовителем не предусмотрена.
Фотографии общего вида контроллеров представлены на рисунках 1 и 2.

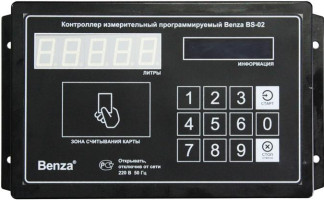

Рисунок 2 - Общий вид модификации BS-02
Программное обеспечение (далее - ПО) состоит из встроенного и внешнего ПО. Встроенное ПО предназначено для управления работой контроллеров, а внешнее для считывания информации и программирования контроллеров.
Внешнее ПО устанавливается на компьютер с установочного диска. Разделение ПО на метрологически значимую и незначимую части не предусмотрено.
Идентификационные данные метрологически значимого ПО приведены в таблицах 1 и 2.
Таблица 1 - Идентификационные данные встроенного ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Benza |
| Номер версии (идентификационный номер ПО) | 1.0.8 |
| Цифровой идентификатор ПО | F43B |
| Другие идентификационные данные (если имеются) | CRC 16 |
Таблица 2 - Идентификационные данные внешнего ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Benza. Автоматическая АЗС |
| Номер версии (идентификационный номер ПО) | не ниже 1.5.28.2 |
Защита программного обеспечения и измерительной информации от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» по Р 50.2.077-2014.
представлены в таблице 3.
| Наименование характеристики | Значение |
| Диапазон счёта количества импульсов, имп. | от 0 до 199800 |
| Пределы допускаемой абсолютной погрешности счёта импульсов, имп. | ±1 |
| Постоянная контроллера | от 47 до 200 имп./л |
| Количество каналов счёта импульсов | 1 |
| Частота входных импульсов, Гц | от 9,4 до 400 |
| Длительность входных импульсов, мс | от 0,5 до 10 |
| Скважность входных импульсов | не менее 1,3 |
| Ёмкость шкалы индикатора, л | 999,00 |
| Номинальное выходное напряжение постоянного тока встроенного источника питания логических цепей каналов ввода-вывода, В | 5 (12 под заказ) |
| Рабочее выходное напряжение каналов управления нагрузкой (насос, клапаны), В | от 187 до 242 |
| Максимальный ток реле управления насосом, А | 8 |
| Максимальный ток реле управления клапанами, А | 2 |
| Время работы при максимальном токе реле управления насосом и температуре окружающего воздуха +30 °С, мин, не более | 15 |
| Напряжение питающей сети, В | от 187 до 242 |
| Частота напряжения питания, Гц | 50 ± 1 |
| Мощность, потребляемая контроллером от сети без внешних потребителей, В А, не более | 10 |
| Габаритные размеры, (ширинахглубинахвысота), мм, не более: - для модификации BS-01; - для модификации BS-02. | 204x85x122 255x85x147 |
| Масса, кг, не более: - для модификации BS-01; - для модификации BS-02. | 3 4 |
| Рабочие условия применения: - температура окружающего воздуха, °С: - относительная влажность окружающего воздуха при температуре +25 °С, %; - атмосферное давление, кПа | от -40 до +55 до 90 от 84 до 106,7 |
наносится на табличку контроллера и в правый верхний угол руководства по эксплуатации, паспорта печатным способом.
Комплект поставки приведён в таблице 4.
Таблица 4 - Комплектность
| Наименование | Кол-во, шт. |
| Контроллер | 1 |
| Руководство по эксплуатации, паспорт | 1 |
| Руководство оператора | 1 |
| Методика поверки | 1 |
| Программное обеспечение на диске | 1 |
| Преобразователь интерфейсов RS-485 - USB | 1 |
| Считыватель карт | 1 |
| Смарт-карта | 10 |
осуществляется по документу МП 68246-17 «Контроллер измерительный программируемый «Benza». Методика поверки», утвержденному ФБУ «Пензенский ЦСМ» 19 мая 2017 г.
Основные средства поверки:
- генератор сигналов произвольной формы 33220А (регистрационный номер 32993-09 в Федеральном информационном фонде).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых контроллеров с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационной документации.
ТУ 4222-022-24016000-2016. Контроллер измерительный программируемый «Benza». Технические условия.
| Зарегистрировано поверок | 30 |
| Поверителей | 5 |
| Актуальность данных | 22.11.2024 |
