| Номер в госреестре | 68257-17 |
| Наименование СИ | Микроомметры |
| Обозначение типа СИ | MI 3250 |
| Изготовитель | "METREL d.o.o.", Словения |
| Год регистрации | 2017 |
| Срок свидетельства | 07.08.2027 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Микроомметры MI 3250 (далее - микроомметры) предназначены для измерений малых электрических сопротивлений постоянному току.
Принцип действия микроомметров основан на измерении падения напряжения постоянного тока на объекте измерения, возникающего при пропускании через него постоянного тока неизменной силы от внутреннего источника тока и вычислении значения сопротивления по закону Ома. Измерения проводятся при двух направлениях тока. Входной аналоговый сигнал преобразуется с помощью АЦП, обрабатывается и результат измерений отображается на жидкокристаллическом дисплее. Результаты измерений могут быть сохранены во внутренней памяти прибора и переданы на компьютер. Управление процессом измерения осуществляется при помощи микропроцессора.
Основные узлы микроомметров: стабилизированный источник постоянного тока на несколько фиксированных значений (от 0,001 до 10 А), вольтметр, микропроцессор, ЖК-дисплей с подсветкой, источник питания.
Процесс управления всеми функциями прибора осуществляется через систему меню с помощью функциональных клавиш. Микроомметры могут функционировать в нескольких режимах измерения: ручном, автоматическом, индуктивной нагрузки, непрерывных измерений. Для безопасного проведения измерений сопротивления обмоток двигателей, генераторов или трансформаторов (индуктивная нагрузка) приборы оснащены системой автоматического разряда нагрузки. Приборы имеют индикацию режимов работы.
Микроомметры имеют режим температурной коррекции значений сопротивления. В режиме температурной коррекции результаты измерений сопротивлений образцов приводятся к температуре, выбираемой оператором (например, 20 или 25 °С). Коррекция проводится по хранимым в памяти прибора значениям температурных коэффициентов сопротивлений стандартных образцов (различных металлов) или введенных оператором.
Для привязки результатов измерений ко времени их выполнения в приборах имеются системные часы. Приборы имеют цифровую (в виде цифр) и аналоговую (в виде прогресс-индикатора) индикацию измеряемой величины. Для связи с внешним персональным компьютером приборы оснащены интерфейсами RS232 и USB.
Конструктивно микроомметры выполнены в ударопрочных корпусах из пластика в виде кейса с откидной крышкой.
На лицевой панели размещены ЖК-дисплей и функциональные клавиши.
На боковой панели размещены однополюсные гнезда для подключения измерительных кабелей, крышка батарейного отсека, разъем сети питания, разъемы интерфейсов связи.
Питание микроомметров осуществляется как от сети переменного тока, так и от внутренних аккумуляторных батарей.

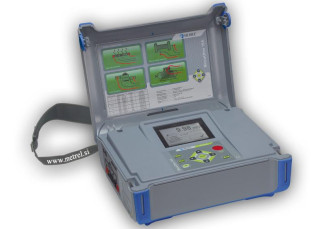

Внешний вид микроомметров, схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 1.
Для предотвращения несанкционированного доступа корпус приборов пломбируется специальными наклейками, при повреждении которых остается несмываемый след.
Микроомметры работают под управлением встроенного программного обеспечения
(ПО).
Встроенное ПО (микропрограмма) реализовано аппаратно и является метрологически значимым. Метрологические характеристики приборов нормированы с учетом влияния встроенного ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) приборов предприятием-изготовителем и недоступна для потребителя.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер ПО) | Не ниже 1.10 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики микроомметров MI 3250 в режиме измерений сопротивления постоянному току_
| Сила тока | Пределы измерений сопротивления постоянному току | Пределы допускаемой абсолютной погрешности измерений сопротивления постоянному току, мкОм, мОм, Ом, кОм |
| 10 А | 2000,0 мкОм | ±(0,0025^Яизм.+0,0001^Як.) |
| 20,000 мОм | ||
| 200,00 мОм |
| Сила тока | Пределы измерений сопротивления постоянному току | Пределы допускаемой абсолютной погрешности измерений сопротивления постоянному току, мкОм, мОм, Ом, кОм |
| 1 А | 20,000 мОм | ±(0,0025^изм .+0,0001 •Як.) |
| 200,00 мОм | ||
| 2,0000 Ом | ||
| 100 мА | 200,00 мОм | ±(0,0025^изм .+0,0001 •Як.) |
| 2,0000 Ом | ||
| 20,000 Ом | ||
| 10 мА | 2,0000 Ом | |
| 20,000 Ом | ||
| 200,00 Ом | ||
| 1 мА | 20,00 Ом | ±(0,01^Яизм.+0,001^Як.) |
| 200,0 Ом | ±(0,01 -Яизм .+0,0025-Кк.) | |
| 2,000 кОм | ||
| Примечания 1 Яизм. - измеренное значение сопротивления постоянному току; 2 Як. - предел измерений сопротивления постоянному току | ||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц - напряжение постоянного тока, В | от 90 до 260 от 45 до 65 7,2 В |
| Температурный коэффициент | (0,001 ^Яизм.+1 е.м.р.) |
| Габаритные размеры, мм, (длинахширинахвысота) | 310x250x130 |
| Масса, кг | 2,8 |
| Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от +20 до +30 от 40 до 70 |
| Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от -10 до +50 до 95 при температуре от 0 до +40 °С |
| Примечания 1 Яизм. - измеренное значение сопротивления постоянному току, мкОм, мОм, Ом, кОм 2 е.м.р - единица младшего разряда | |
наносится на лицевую панель приборов способом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Микроомметр MI 3250 | - | 1 шт. |
| Кабель измерительный | - | 6 шт. |
| Зажим типа «крокодил» | - | 4 шт. |
| Наименование | Обозначение | Количество |
| Измерительный наконечник | - | 2 шт. |
| Кабель питания | - | 1 шт. |
| Кабель RS232 | - | 1 шт. |
| Кабель USB | - | 1 шт. |
| Компакт-диск с ПО HV Link PRO | - | 1 шт. |
| Аккумуляторные батареи напряжением 1,2 В | Тип С | 6 шт. |
| Сумка для принадлежностей | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | - | 1 экз. |
осуществляется по документу МП 68257-17 «Микроомметры MI 3250. Методика поверки», утвержденному ООО «ИЦРМ» 14.06.2017 г.
Основные средства поверки: катушки электрического сопротивления Р310, Р321, Р331 (рег. № 1162-58, кл. т. 0,01).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде наклейки наносится на лицевую панель корпуса прибора.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к микроомметрам MI 3250
ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
Приказ Федерального агентства по техническому регулированию и метрологии от 15 февраля 2016 г. № 146 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления»
