| Номер в госреестре | 68262-17 |
| Наименование СИ | Преобразователи уровня ультразвуковые |
| Обозначение типа СИ | EasyTREK |
| Изготовитель | "NIVELCO Ipari Elektronika Rt.", Венгрия |
| Год регистрации | 2017 |
| Срок свидетельства | 07.08.2022 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи уровня ультразвуковые EasyTREK (далее - преобразователи уровня) предназначены для преобразования измеренного значения уровня жидкостей и сыпучих веществ в резервуарах в электрический выходной сигнал.
Принцип действия преобразователей уровня основан на измерении времени распространения ультразвукового импульса между излучением и приемом обратного импульса, отраженного от измеряемой поверхности.
При измерении уровня жидкости или сыпучих веществ (далее - продукт) в резервуаре преобразователь уровня с помощью приемника-излучателя излучает ультразвуковой сигнал, который отражается от поверхности продукта в резервуаре и возвращается обратно на приемник-излучатель преобразования уровня. Преобразователь уровня измеряет суммарное время прохождения ультразвукового сигнала от преобразователя уровня до продукта и обратно. Измеренное время прохождения ультразвукового сигнала пропорционально расстоянию от преобразователя уровня до поверхности продукта. По измеренному расстоянию до продукта преобразователь уровня вычисляет уровень продукта в резервуаре и объем продукта в резервуаре (при внесенной градуировочной таблице на резервуар в память преобразователя уровня). Измеренные и вычисленные значения преобразуются в выходной электрический сигнал.
Преобразователи уровня состоят из корпуса с расположенным внутри его ультразвуковым приемником-излучателем, платой с процессором, устройством формирования выходного сигнала.
В зависимости от диапазона измерений в преобразователе уровня применяются различные типы приемников-излучателей, работающих при разных диапазонах излучения ультразвукового сигнала.
Преобразователи уровня выпускаются в модификациях:
SP - применяются для измерений уровня жидкостей в резервуарах, подключаются по двухпроводной схеме;
SCD - применяются для измерений уровня сыпучих веществ в резервуарах, подключаются по четырехпроводной схеме.

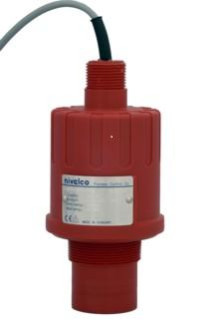

Общий вид преобразователей уровня представлен на рисунке 1.
Пломбирование преобразователей уровня не предусмотрено.
<7»
4
б) SCD
Встроенное программное обеспечение (ПО) преобразователей уровня используется для преобразования измеренного значения уровня жидкостей и сыпучих веществ в резервуарах в электрический выходной сигнал, настройки, самодиагностики преобразователя уровня и архивирования измеренных данных. На заводе-изготовителе «прошивается» ПО, которое защищено от несанкционированного доступа паролем.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | E-View |
| Номер версии (идентификационный номер) ПО | 2.1.2.41 |
| Цифровой идентификатор ПО | CAB13E0A |
Уровень защиты от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Модификация преобразователя уровня | SCD | SP |
| Измеряемый продукт | сыпучие вещества | жидкость |
| Диапазон измерения расстояния до измеряемого продукта, м | от 1 до 60 от 0,6 до 30 от 0,5 до 15 | от 0,2 до 4 от 0,25 до 6 от 0,35 до 8 от 0,35 до 10 от 0,45 до 15 от 0,6 до 25 |
| Пределы допускаемой относительной погрешности при измерении расстояния до продукта (уровня) L (без учета разрешения), % | ±(0,2+0,1- Lmax ) L | ± (0,2+0,05- Lmax ) L |
где Lmax - максимальное расстояние до продукта, м
L - измеренное значение расстояния до продукта (уровня), м
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение | |
| Модификация преобразователя уровня | SCD | SP |
| Параметры электрического питания: - напряжение (постоянный ток), В - напряжение (переменный ток), В - частота, Гц | от 11,4 до 40 от 11,4 до 28 от 50 до 60 | от 11,8 до 36 |
| Выходной сигнал | (4 - 20) мА (HART), релейный | |
| Разрешение K при расстоянии до продукта L, мм | 10 | 1 (при L < 2 м) 2 (при 2 < L < 5 м) 5 (при 5 < L < 10 м) 10 (при L > 10 м) |
| Условия эксплуатации: »-» о/"ч - температура окружающей среды, С о/~' - температура измеряемого продукта, С - относительная влажность, % | от -30 до +60 | от -30 до +70 |
| от -30 до +60 (+80) | ||
| до 100 | ||
| Продолжение таблицы 3 | ||
| Наименование характеристики | Значение | |
| Диапазон абсолютного давления, МПа | от 0,03 до 0,3 | |
| Габаритные размеры, мм, не более | ||
| - высота | 765 | |
| - ширина | 292 | |
| - толщина | 292 | |
| Масса (в зависимости от конструктивного исполнения), кг | от 3,5 до 6,5 | до 2,0 |
| Срок службы, лет, не менее | 15 | |
| Наработка на отказ, ч, не менее | 125000 | |
| Маркировка взрывозащиты | Ex II 1 D Ex ma ta IIIC T85°C...T130°C Da | 0 Ex ia IIB «T6...T5» Ga X |
наносится на титульные листы руководства по эксплуатации и паспорта типографским способом. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество | Примечание |
| Преобразователь уровня ультразвуковой | EasyTREK - ХХХ | 1 шт. | исполнение по заказу |
| Руководство по эксплуатации | 1 экз. | Допускается поставлять один экземпляр в один адрес отгрузки | |
| Методика поверки | МП 208-028-2017 | 1 экз. | |
| Паспорт | 1 экз. |
осуществляется по документу МП 208-028-2017 «ГСИ. Преобразователи уровня ультразвуковые EasyTREK. Методика поверки», утвержденному ФГУП «ВНИИМС» 08.06.2017 г.
Основные средства поверки:
- установка эталонная поверочная уровнемерная 2-го разряда, ГОСТ 8.477-82;
- рулетка измерительная металлическая по ГОСТ 7502-98 класса точности 2 с диапазоном измерений равным диапазону поверяемого преобразователя уровня;
- дальномер Leica DISTO X310 (регистрационный номер 50417-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.477-82 ГСИ. Государственная поверочная схема для средств измерений уровня жидкости
ГОСТ 28725-90 Приборы для измерения уровня жидкостей и сыпучих материалов. Общие технические условия и методы испытаний Руководство по эксплуатации изготовителя.
