| Номер в госреестре | 68268-17 |
| Наименование СИ | Зонды инклинометрические систем забойных телеметрических |
| Обозначение типа СИ | Tensor |
| Изготовитель | "GE Energy Oilfield Technology Inc.", США |
| Год регистрации | 2017 |
| Срок свидетельства | 10.08.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Зонды инклинометрические систем забойных телеметрических Tensor (далее по тексту
- инклинометры) предназначены для измерений зенитного, азимутального углов и угла установки отклонителя и передачи данных во время бурения скважины.
Принцип действия инклинометров основан на измерении магнитного и гравитационного полей Земли в помощью акселерометров и магнетометров, расположенных в забойной части инклинометров. Полученные данные передаются в наземную часть инклинометров, и при помощи программного обеспечения рассчитываются азимутальный, зенитный углы и угол установки отклонителя.
Инклинометр состоит из забойной и наземной частей, передача данных между которыми осуществляется посредством импульсов положительного давления. Забойная часть представляет собой инклинометрический зонд, отвечающий за измерения, а наземная часть - электронный блок обработки данных.

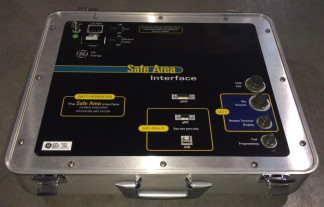

Внешний вид инклинометров представлен на рисунках 1 и 2.
Пломбирование зондов инклинометрических систем забойных телеметрических Tensor не предусмотрено.
Инклинометры имеют в своем составе программное обеспечение (ПО), разработанное для конкретной измерительной задачи, осуществляющее измерительные функции и функции управления.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | qMWD |
| Номер версии (идентификационный номер) ПО | ver 3.01 и выше |
| Цифровой идентификатор ПО | - |
Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют.
Уровень защиты программного обеспечения инклинометров «средний» в соответствии с Р 50.2.077-2014.
Технические характеристикиТаблица 2 - Метрологические характеристики инклиномет | ров |
| Наименование характеристики | Значение |
| Диапазон измерений зенитных углов, ° | от 0 до 180 |
| Пределы допускаемой абсолютной погрешности измерений зенитных углов, ° | ±0,1 |
| Диапазон измерений азимутальных углов, ° | от 0 до 360 |
| Пределы допускаемой абсолютной погрешности изме- | , 0,22 * |
| рений азимутальных углов, ° | cos(a) |
| Наименование характеристики | Значение |
| Диапазон измерений углов установки отклонителя, ° | от 0 до 360 |
| Пределы допускаемой абсолютной погрешности измерений углов установки отклонителя, ° | ±0,5 |
| * Примечание: где а - угол магнитного наклонения, ° | |
Таблица 3 - Основные технические характеристики инклинометров
| Наименование характеристики | Значение |
| Наземная часть | |
| Параметры электрического питания (от внешней сети): - напряжение переменного тока, В - частота переменного тока, Гц | от 100 до 240 50/60 |
| Потребляемая мощность, В-А, не более | 120 |
| Габаритные размеры, мм, не более: - длина - ширина - высота | 530 460 195 |
| Масса, кг, не более | 16,1 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более | от 0 до +50 80 |
| Забойная часть | |
| Параметры электрического питания (от внутреннего аккумулятора): - напряжение, В | 28 |
| Потребляемая мощность, В-А, не более | 15 |
| Габаритные размеры, мм, не более: - длина - диаметр | 2026 47,6 |
| Масса, кг, не более | 16,1 |
| Условия эксплуатации: - температура окружающей среды, °С - рабочее давление, кг/см , не более | от 0 до +175 1360 |
наносят на титульный лист руководства по эксплуатации типографским способом. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| 1 Зонд инклинометрический (забойная часть инклинометра) | 1 шт. | |
| 2 Электронный блок обработки данных (наземная часть инклинометра) | 1 шт. | |
| 3 Руководство по эксплуатации | 1 экз. | |
| 4 Методика поверки | МП № 203-25-2016 | 1 экз. |
осуществляется по документу МП № 203-25-2016 «Зонды инклинометрические систем забойных телеметрических Tensor. Методика поверки», утвержденному ФГУП «ВНИИМС» 9 августа 2016 г. Основные средства поверки:
- квадрант оптический КО с пределами допускаемой абсолютной погрешности измерений ±10'' (Рег. № 26905-15);
- буссоль ОБК с погрешностью ориентирования не более 15' (Рег. № 3045-72). Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде оттиска клейма наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Техническая документация фирмы-изготовителя
