| Номер в госреестре | 68269-17 |
| Изготовитель | ООО "Спецмонтаж-Ангарск", г.Ангарск |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
Резервуары стальные вертикальные цилиндрические РВС-5000 (далее - резервуары) предназначены для измерений объема, а также приема, хранения и отпуска нефтепродуктов.
Принцип действия резервуаров стальных вертикальных цилиндрических РВС-5000 основан на измерение объема нефти и нефтепродуктов в зависимости от уровня его наполнения

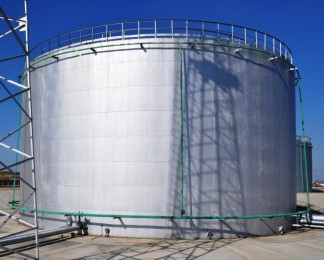

Резервуары стальные вертикальные РВС-5000, представляют собой наземные вертикальные сварные (полистовое исполнение) сосуды с плоским днищем. Основанием является гидрофобный слой из битумно-песчаной смеси. Резервуары снабжены люками-лазами и штуцерами. Имеет стационарную крышу. Резервуары снабжены лестницей для доступа на крышу. Резервуары оснащены, необходимыми техническими устройствами для проведения операций по приему, хранению и отпуску нефтепродуктов: приемо-раздаточными патрубками с запорной арматурой, хлопушками с боковым управлением и перепускным устройством уравнивания давления на хлопушку; механическим дыхательным и гидравлическим предохранительным клапанами; устройством для отбора проб и подтоварной воды; прибором для замера уровня; противопожарным оборудованием. Резервуары оснащены молниезащитой, защитой от статического электричества и вторичных проявлений молний. Установка резервуаров - наземная, на рисунке 1 приведен общий вид резервуара.
Резервуары стальные вертикальные цилиндрические РВС-5000 с заводскими №№ 1, 2012.06.120 расположены Иркутская область, г. Усолье-Сибирское, ФГКУ комбинат «Прибайкалье» Росрезерв.
Пломбирование резервуаров стальных вертикальных цилиндрических РВС-5000 не предусмотрено.
отсутствует.
Метрологические и основные технические характеристики резервуаров приведены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |
| №1 | №2012.06.120 | |
| Номинальная вместимость, м3 | 5000 | |
| Пределы допускаемой относительной погрешности при определении вместимости резервуара (геометрический метод), % | ±0,1 | |
| Г еометрическая вместимость, м3 | 4482,599 | 4495,172 |
| Базовая высота резервуара, мм | 12269 | 12452 |
| Предельная высота наполнения, мм | 11010 | 11010 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение | |
| №1 | №2012.06.120 | |
| Высота резервуара, мм | 11920 | 11920 |
| Внешний диаметр, мм | 22800 | 22800 |
| Температура окружающей среды при эксплуатации, °С | от -40 до +50 | |
| Температура хранимой жидкости, °C | от -40 до +50 | |
| Масса резервуара, кг | 119192 | 119192 |
| Средний срок службы, лет | 30 | 30 |
наносится на титульный лист паспорта резервуара методом печати. Комплектность средства измерений
Таблица - 3 Комплект резервуара
| Наименование | Обозначение | Количество |
| Резервуар стальной вертикальный цилиндрический | РВС-5000 | 2 шт. |
| Паспорт | 1 экз. | |
| Г радуировочная таблица | 1 экз. |
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки (с изменениями № 1 и № 2)»
Основные средства поверки:
Рулетка измерительная Р30У2К 2-го класса точности по ГОСТ 7502-98 Рулетка измерительная с грузом Р20Н2Г 2-го класса точности по ГОСТ 7502-98 Толщиномер ультразвуковой А1208, регистрационный № 49605-12.
Термометр лабораторный ТЛ-4, регистрационный №. 303-91.
Динамометр общего назначения ДПУ-0,2-2, регистрационный № 26687-08.
Нивелир оптический CST/berger SAL20ND, регистрационный № 44548-10.
Рейка нивелирная телескопическая VEGA TS3M, регистрационный № 1835-12.
Линейка измерительная металлическая, регистрационный № 20048-05.
Анемометр чашечный МС-13, регистрационный № 3488-80.
Штангенциркуль ТТТЦ по ГОСТ 166-89
Допускается применение аналогичных средств поверки обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и в градуировочной таблице в месте подписи поверителя.
отсутствуют.
ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
Техническая документация ООО «Спецмонтаж-Ангарск»
