| Номер в госреестре | 68270-17 |
| Наименование СИ | Вагоны-цистерны |
| Обозначение типа СИ | 15-1487-51,9 |
| Изготовитель | ПАО "Нижнекамскнефтехим", г.Нижнекамск |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Вагоны-цистерны модели 15-1487-51,9 предназначены для измерения объема жидких продуктов.
Вагоны-цистерны модели 15-1487-51,9 состоят из котла с арматурой, крепления котла к платформе и платформы. Форма котла - цилиндрическая с закрытыми с боков эллиптическими днищами. Погрузка и разгрузка котла осуществляется через горловину, установленную в верхней части котла.
Объем продуктов в вагонах-цистернах определяют по градуировочной таблице цистерны используя значения уровня продукта.

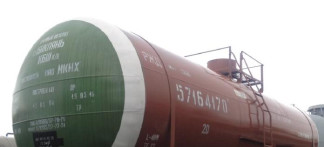

Общий вид вагонов-цистерн модели 15-1487-51,9 представлен на рисунке 1.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование параметра | Значение |
| Номинальная вместимость, м3 | 51,9 |
| Пределы допускаемой относительной погрешности определения вместимости, % | ±0,30 |
Таблица 2 - Основные технические характеристики
| Наименование параметра | Значение |
| Средний срок службы, лет, не менее | 30 |
| Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа | -45 до +40 от 84,0 до 106,7 |
наносится на титульный лист паспорта вагона-цистерны типографским способом. Комплектность средств измерений
Таблица 3 - Комплектность средств измерений
| Наименование | Обозначение | Количество, шт. |
| В агон-цистерна | модель 15-1487-51,9 | 77 |
| Вагон-цистерна модели 15-1487-51,9. Паспорт | - | 77 |
| Г радуировочная таблица на вагон-цистерну | - | 77 |
| Методика поверки | МП 0515-7-2016 | 1 |
осуществляется по документу МП 0515-7-2016 «ГСИ. Вагоны-цистерны модели 15-1487-51,9 ПАО «Нижнекамскнефтехим». Методика поверки объемным методом», утвержденному ФГУП «ВНИИР» 29.02.2016 г.
Основные средства поверки:
- рабочий эталон единицы объемного расхода жидкости 2 разряда по ГОСТ 8.142-2013 в диапазоне значений от 6 до 15 м /ч;
- рулетка измерительная металлическая 2 класса точности Р30Н2Г, с верхним пределом измерений 30 м (регистрационный номер 55464-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельстве о поверке и в градуировочной таблице цистерны в месте подписи поверителя.
«Масса нефтепродуктов в вагон-цистернах отпускаемых (принимаемых) ПАО «Нижнекамскнефтехим». Методика измерений косвенным методом статических измерений». Свидетельство об аттестации методики (метода) измерений № 01.00257-2013/18807-16.
Нормативные документы, устанавливающие требования к вагонам-цистернам модели 151487-51,9
ГОСТ Р 51659-2000 Вагоны-цистерны магистральных железных дорог колеи 1520 мм.
Общие технические условия
| Зарегистрировано поверок | 77 |
| Поверителей | 1 |
| Актуальность данных | 16.09.2024 |
