| Номер в госреестре | 68273-17 |
| Наименование СИ | Измеритель яркости и цветности |
| Обозначение типа СИ | LumiСam 1300 Color |
| Изготовитель | "Instrument Systems GmbH", Германия |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измеритель яркости и цветности LumiOam 1300 Color (далее по тексту - измеритель) предназначен для измерений яркости и координат цветности на поверхности дисплеев, информационных экранов и светодиодных кластеров.
Принцип действия измерителя основан на преобразовании излучения от светящей поверхности в электрический сигнал, который затем преобразуется в цифровой сигнал, поступающий на процессор компьютера, где происходит расчет значений яркости и координат цветности с помощью программного обеспечения LumiCam, результаты выводятся на дисплей компьютера.
Конструктивно измеритель представляет собой малогабаритный переносной прибор, в состав которого входят:
- приемник излучения в виде ПЗС-матрицы, корригированной под функцию чувствительности человеческого глаза V(X), что позволяет измерять яркость и координаты цветности с разрешением 1280*1000 пикселей;
- набор цветовых фильтров - четыре фильтра с функциями пропускания x,y,z (для функции X используются два отдельных фильтра для измерений в красном и синем диапазонах длин волн);
- объективы Nikon AF 50 mm и Sigma AF 105 с изменяемой диафрагмой, которые позволяют проводить измерения поверхностей различной площади и на различных расстояниях до измеряемой поверхности.
Измеритель дополнительно может определять доминирующую длину волны, коррелированную цветовую температуру, цветовую неоднородность, насыщенность цвета, контрастность. Измерения можно проводить как для заданной области светящей поверхности, так и для отдельных точек.

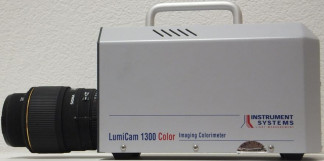

Общий вид средства измерений представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
Обозначение места нанесения знака поверки представлено на рисунке 3.
INSTRUMENT
. SYSTEMS
| Объектив | Измерительный | |
| блок |
Переключатель
Вкл/Выкл
Разъем питания
POWER
DC IN
ocm/a
T'
s
Рисунок 3 - Обозначение места нанесения знака поверки на измеритель яркости и цветности
ЬишЮаш 1300 Color (вид сзади)
Управление работой измерителя, обработка результатов измерений осуществляется с помощью программного обеспечения LumiCam (далее по тексту - ПО), установленного на внешний компьютер. ПО осуществляет настройку и контроль работы измерителя в процессе эксплуатации; анализирует и отображает в режиме реального времени значения яркости и координат цветности измеряемой поверхности.
ПО позволяет сохранять на жесткий диск компьютера информацию, передаваемую измерителем; обрабатывать результаты измерений и выводить данные о яркости и координатах цветности исследуемой поверхности на дисплей. ПО позволяет также рассчитать цветовую температуру, цветовую неоднородность, доминирующую длину волны, насыщенность цвета, контрастность с сохранением и печатью этих данных. Предусмотрена также возможность импорта всех полученных данных в Excel.
Программное обеспечение размещается в энергонезависимой памяти персонального компьютера. Несанкционированный доступ к программному обеспечению исключён наличием пароля. Установка обновленных версий ПО допускается только представителями предприятия -изготовителя.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | LumiCam |
| Номер версии (идентификационный номер) ПО | 4.0 и выше |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений яркости, кд/м2 | от 10-4 до 104 |
| Диапазон показаний яркости, кд/м2 | 0 о д -4 0 т о |
| Пределы допускаемой относительной погрешности измерений яркости, % | ±4 |
| Диапазон измерений координат цветности для цветного излучателя x У | от 0,0039 до 0,7347 от 0,0048 до 0,8338 |
| Пределы допускаемой абсолютной погрешности измерений координат цветности [x,y] - для стандартного источника типа А1 - для цветного излучателя | ±0,003 ±0,010 |
| 1 Номинальные значения координат цветности для стандартного источника типа А приведены в ГОСТ 7721-89 | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Количество активных пикселей матрицы | 1280(H)* 1000(V) |
| Частота кадров в режиме реального времени, кадры в секунду, не более (при времени экспозиции 10 мс) | 34 |
| Время экспозиции одного кадра, с | от 1 10-3 до 30 |
| Наименование характеристики | Значение |
| Динамический диапазон сигнала: - в режиме одиночного кадра | 4600:1 |
| - в мультикадровом режиме | 6 000 000:1 |
| - SNR (соотношение сигнал-шум) | 25:1 |
| Коррекция фильтра (номинальная), %: - для фильтра Y (V(X)) | 1,6 |
| - для фильтра X | 6,0 |
| - для фильтра Z | 4,0 |
| Однородность при измерениях яркости (средняя по области 10х10 пикселей), % | ±1 |
| Однородность при измерениях координат цветности [x,y] (средняя по области 10х10 пикселей) | ±0,001 |
| Габаритные размеры, мм, не более - высота | 275 |
| - ширина | 120 |
| - глубина | 175 |
| Масса, кг, не более | 3 |
| Питание от источника постоянного тока, В | 12 |
| Условия эксплуатации: - температура окружающей среды, °С | от +20 до +25 |
| - относительная влажность воздуха (без выпадения конденсата), %, не более | 70 |
| - атмосферное давление, кПа | от 96 до 104 |
наносится на титульный лист Руководства по эксплуатации типографским способом, а также на торцевую поверхность измерителя, используя технологию трафаретной печати.
Таблица 4 - Комплектность средства измерений
| Наименование | Количество |
| Измеритель яркости и цветности Lum^am 1300 Color, зав. № 02413309 | 1 шт. |
| Объектив Nikon AF 50 mm | 1 шт. |
| Объектив Sigma AF 105 | 1 шт. |
| Нейтральный светофильтр OD-2 | 1 шт. |
| Источник питания 12 В | 1 шт. |
| Кабель | 1 шт. |
| Кабель USB 2.0 | 1 шт. |
| Кейс для хранения | 1 шт. |
| ПК с установленным программным обеспечением LumiCam | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
| Методика поверки МП 014.М4-17 | 1 экз. |
осуществляется по документу МП 014.М4-17 «Государственная система обеспечения единства измерений. Измеритель яркости и цветности LumiOam 1300 Color. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 21 марта 2017 года.
Основные средства поверки:
1 Государственный вторичный эталон единицы яркости непрерывного излучения в диапазоне от 10-4 до 104 кд/м2 по ГОСТ 8.023-2014
Основные метрологические характеристики:
- диапазон измерений яркости: от 10-4 до 104 кд/м2;
- СКО результата измерений единицы яркости при сличении эталона с
-2
государственными первичными эталонами ГЭТ 5-2012 и ГЭТ 214-2014 S составляет от 0,5 10" до 0,810-2.
2 Набор полупроводниковых излучателей из состава Государственного вторичного эталона единиц координат цвета в диапазонах от 2,5 до 109,0 для Х, от 1,4 до 98,0 для Y, от 1,7 до 107,0 для Z и координат цветности в диапазонах от 0,0039 до 0,7347 для х и от 0,0048 до
0,8338 для у по ГОСТ 8.205-2014
Основные метрологические характеристики:
- диапазон измерений координат цветности: х=0,0039 - 0,7347
у=0,0048 - 0,8338
- СКО результата измерений координат цветности при сличении эталона с государственным первичным эталоном не превышают, %:
Sk=0,0070-0,0007; Sу=0,0060-0,0006.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус измерителя яркости и цветности ЬишЮаш 1300 Color (место нанесения указано на рисунке 3)
приведены в эксплуатационном документе.
ГОСТ 8.023-2014 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений световых величин непрерывного и импульсного излучений».
ГОСТ 8.205-2014 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений координат цвета, координат цветности, показателей белизны и блеска».
Техническая документация фирмы «Instrument Systems GmbH», Германия
