Высокоскоростные системы измерения параметров пути СОКОЛ-2, 68280-17

Назначение

Высокоскоростные системы измерения параметров пути «СОКОЛ-2» (далее - системы) предназначены для измерений параметров геометрии рельсовой колеи на железных дорогах и метрополитенах.

Описание

В основу работы Систем положен метод оптической лазерной триангуляции и инерциальный метод измерения геометрических параметров рельсовой колеи. Лазеры, установленные в профилометрах, подсвечивают рельсовую колею, образуя единую линию засветки. Объективы видеокамер, установленных в профилометрах, фокусируют отраженные лучи в точки на матрицах видеокамер, формируя профили каждого рельса. По смещению точек профилей рельсов вычисляются параметры геометрии рельсовой колеи. БИНС измеряет углы пространственного положения рамы с профилометром в трех плоскостях. Полученная от всех регистрирующих устройств информация поступает на АРМ оператора, после обработки данных АРМ оператора обеспечивает визуализацию и регистрацию геометрических параметров рельсов и рельсовой колеи в реальном масштабе времени, а также передает данные на сервер для их хранения.

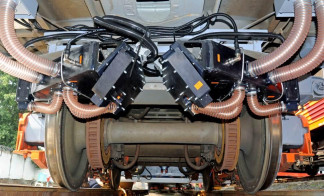

Высокоскоростные системы измерения параметров пути «СОКОЛ-2» представляют собой путеизмерительную систему, установленную на мобильное средство диагностики (МСД) например, вагон, локомотив, автомотрису или другую подвижную единицу, конструктивно состоящую из измерительного оборудования, закрепленного на ходовой тележке, и оборудования для обработки и передачи данных, размещенного внутри вагона. Под вагоном размещены профилометры и бесплатформенная инерциальная система (БИНС) (только для исполнения 01), закрепленные на ходовой тележке. Внутри вагона находятся сервер данных, автоматизированное рабочее место оператора (АРМ) и блок управления Системами.

Системы выпускаются в исполнениях 01 и 02. Системы исполнения 01 отличаются наличием БИНС в составе Системы. На Системы исполнения 02 устанавливаются только профилометры.

Для защиты стекол измерительного оборудования от грязи и пыли, в конструкции системы предусмотрен обдув. Каждый патрубок измерительного оборудования соединен с воздуховодом, по которому осуществляется продув воздуха, предварительно очищенного от твердых частиц с помощью воздухоочистителя.

Если измерительное оборудование, установленное в подвагонной части подвижного состава, эксплуатируется при температуре окружающей среды ниже 0 °С, то для обеспечения нормального функционирования системы предусмотрен обогрев ее отдельных устройств (лазеров, видеокамер). Обогрев осуществляется за счет нагревательных элементов, смонтированных на корпусе устройств. Управление обогревом производится с помощью блока управления.

Изделие содержит лазеры 4 класса опасности по ГОСТ 31581-2012.

На корпуса профилометров нанесены знаки лазерной опасности согласно ГОСТ 31581-2012. Блок управления Системами обеспечивает блокировку доступа к тумблеру включения лазеров с помощью специального ключа.

Программное обеспечение

Программное обеспечение «ИНТЕГРАЛ» установлено на жестком диске АРМ оператора. В программной оболочке функции, дающие возможность изменения программного обеспечения пользователем, отсутствуют. ПО «ИНТЕГРАЛ», установленное на АРМ оператора, принимает данные измерений, выполняет их анализ, выводит на экран, результаты измерений и информацию о выявленных отступлениях геометрических параметров пути от норм содержания, распечатывает на бумажном носителе выходные документы и записывает данные проезда на сервер с привязкой к координате пути.

Идентификационные данные программного обеспечения комплексов приведены в таблице 1.

Уровень защиты программного обеспечения оценивается, как «высокий» по Р 50.2.077-2014.

Технические характеристики

Таблица 2 - Метрологические и технические характеристики

Знак утверждения типа

наносится на наружную поверхность систем методом гравировки и в правом верхнем углу руководства по эксплуатации типографским методом.

Комплектность

Таблица 3 - Комплект поставки систем

Поверка

осуществляется по документу ВДМА.663500.152 МП «Высокоскоростные системы измерения параметров пути «СОКОЛ-2». Методика поверки», утвержденному ФГУП «ВНИИМС» 23.03.2017 г. Основные средства поверки:

-    линейка поверочная ШД-1600, 2 кл.т. по ГОСТ 8026-92;

-    меры длины концевые плоскопараллельные набор № 2 (1 - 100) мм, 4 разряда по ГОСТ Р 8.763-2011;

-    поверочная плита 400*400 кл.т. 1 по ГОСТ 10905-86;

-    уровень брусковый УБ-200 (рег. № 33071-12);

-    штангенциркуль ШЦ-1-150-0,1 по ГОСТ 166-89;

-    штангенциркуль ТТТЦ-ТТ-630-0,1 по ГОСТ 166-89;

-    штангенциркуль ШЦ-ТТТ-800-2000-0,1 по ГОСТ 166-89.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки в виде оттиска клейма поверителя и/или в виде голографической наклейки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационных документах.

Нормативные документы

ВДМА.663500.152 ТУ Высокоскоростная система измерения параметров пути «СОКОЛ-2». Технические условия
