| Номер в госреестре | 68282-17 |
| Наименование СИ | Реометры ротационные |
| Обозначение типа СИ | Kinexus |
| Изготовитель | Компания "Malvern Instruments Ltd.", Великобритания |
| Год регистрации | 2017 |
| Срок свидетельства | 10.08.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Реометры ротационные Kinexus (далее - реометры) предназначены для измерений динамической вязкости жидкости и исследования реологических свойств материалов.
Реометр является прибором ротационного типа, который создает в анализируемых средах напряжение сдвига и ползучесть.
Принцип действия реометра заключается в приложении к испытуемому образцу регулируемой деформации сдвига с целью измерения свойств текучести (таких как сдвиговая вязкость, получаемая при испытаниях на текучесть) и динамических свойств материала (такие как комплексный модуль/модуль вязкоупругости и фазовый угол, получаемые из испытаний методом вынужденных колебаний/осцилляций).
Измерительная система реометра состоит из нескольких модулей. Верхний модуль, контактирующий с образцом, включает в себя электромотор с воздушным подшипником, к которому подключается через патрон шпиндель типа плоскость/конус или цилиндр. Нижний модуль, расположен в основании корпуса, и имеет конфигурации плоскость/конус или цилиндр, совместимые с верхним. Нижний модуль имеет функцию нагрева /охлаждения, снабжен кожухом/крышкой или активным кожухом с активным или пассивным теплообменником для выравнивания градиента температуры в образце. После выбора в программном обеспечении типа проводимого измерения, верхний модуль устанавливается в положение относительно нижнего модуля, называемого зазором, высота которого задается и обусловлена реологическими исследованиями образца. Клавишная панель служит для основных операций управления прибором: светодиодная индикация отражает состояние прибора и уровня давления воздуха, клавиши для выполнения измерения или отказа от выбранной в ПО программы исследования.
Реометры Kinexus выпускаются в следующих модификациях Kinexus lab+, Kinexus pro+, Kinexus ultra+, Kinexus DSR и Kinexus DSR+, которые отличаются минимальным/максимальным значением крутящего момента ротора, максимальной частотой и функциональностью программного обеспечения.
Реометры Kinexus позволяют исследовать такие реологические свойства материалов, как:
• Вязкость в зависимости от напряжения или скорости сдвига.
• Динамические вязкоупругие характеристики в зависимости от частоты и амплитуды прикладываемой деформации.
• Упругая и пластическая деформация наряду с вязкостью при нулевом сдвиге.
• Модуль релаксации как функцию времени. На основании данных релаксационного эксперимента возможен расчёт нулевой сдвиговой вязкости.
• Сдвиговые напряжения при равномерной деформации в области низких скоростей сдвига - функция роста напряжения. На основании полученных данных возможен расчёт вязкости при нулевом сдвиге и спектра релаксации.
Общий вид реометров Kinexus представлен на рисунке 1.
Пломбировка корпуса от несанкционированного доступа не предусмотрена.

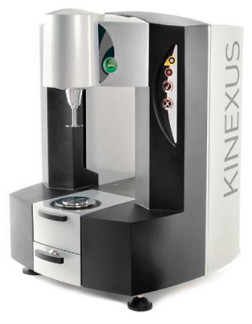

Рисунок 1 - Общий вид модификаций реометров Kinexus lab+, pro+, ultra+, DSR и DSR+
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014. Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значения |
| Идентификационное наименование ПО | rSpase |
| Номер версии (идентификационный номер) ПО | 1.61 и выше |
| Цифровой идентификатор ПО | 12AA989A (файл RotationalInstrument.dll) 17AB16BF (файл RevolutionAnalysis.dll) |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 |
Управление реометрами Kinexus осуществляется через программное обеспечение Malvern rSpace, устанавливаемое на персональном компьютере. Соединение модуля реометра с компьютером осуществляется через интерфейс USB 2.0. Программное обеспечение осуществляет функции сбора, передачи, обработки, хранения и представления измерительной информации.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| Диапазон показаний динамической вязкости, мПа-с | от 1 • 10-3 до 1-1013 | ||
| Диапазон измерений динамической вязкости, мПа-с | от 1 до 105 | ||
| Пределы допускаемой относительной погрешности реометра, % - при температуре от -40 до +5 °С включ. - при температуре св. +5 до +200 °С | ±5 ±3 | ||
| Таблица 3 - Основные технические характеристики | |||
| Наименование характеристики | Значение | ||
| Kinexus ultra+ | Kinexus pro+ или DSR+ | Kinexus lab+ или DSR | |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 100 до 240 50/60 | ||
| Потребляемая мощность, В-А, не более | 1000 | ||
| Г абаритные размеры, мм, не более | 680x490x485 | ||
| Масса, кг, не более | 47 | ||
| Рабочий диапазон задания и поддержания температуры испытуемого образца *, °C | от -30/-40 до +200 | ||
| Диапазон показаний крутящего момента (вискозиметрия), мН-м | от 5-10-6 до 250 | от 10-10-6 до 200 | от 20-10-6 до 200 |
| Диапазон показаний крутящего момента (осцилляция), мН-м | от 0,540-6 до 250 | от 2-10-6 до 200 | от 20-10-6 до 200 |
| Диапазон угловых скоростей, рад/с | от 1 • 10-8 до 500 | от 1 • 10-8 до 325 | |
| Диапазон скоростей сдвига, 1/с | от 1 • 10-4 до 1-104 | ||
| Объём образца, мл | от 0,05 до 30 (зависит от типа измерительной системы) | ||
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % | от +10 до +35 от 10 до 90 (без конденсации) | ||
| Средний срок службы, лет Средняя наработка на отказ, ч | 10 7200 | ||
Примечание: * система температурного контроля плоского типа от -40 до +200 °С, цилиндрического типа - от -30 до +200 °С
наносится на титульный лист руководства по эксплуатации типографским способом и на корпус реометра Kinexus в виде наклейки.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Реометр ротационный Kinexus | 1 шт. | |
| Модуль термостатирования (картридж) | не менее 1 шт. (по заказу) | |
| Комплект измерительного модуля (плоскость/конус или цилиндр) | не менее 1 шт. (по заказу) | |
| Система теплоотвода | 1 шт. | |
| Безмасляный воздушный компрессор | 1 шт. | |
| Низкотемпературный термостат | по заказу | |
| Руководство по эксплуатации на русском языке | 1 экз. | |
| Программное обеспечение | Malvern rSpace | 1 CD-диск |
| Методика поверки | МП 2302-0095-2017 | 1 экз. |
осуществляется по документу МП 2302-0095-2017 «Реометры ротационные Kinexus. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д. И. Менделеева» 28 февраля 2017 г.
Основные средства поверки:
- стандартные образцы вязкости жидкости типа РЭВ: ГСО 8599-2004 РЭВ -1000, ГСО 8603-2004 РЭВ-10000 с погрешностью ±0,2 % и ГСО 8606-2004 РЭВ-100000 с погрешностью ±0,3 %;
- вискозиметр Штабингера SVM 3000, диапазон измерений динамической вязкости от 0,2 до 20000 мПа-с, погрешность ±0,5 %, регистрационный номер 45144-10 (при наличии в комплектации реометра системы температурного контроля в области отрицательной температуры).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационных документах.
ГОСТ 8.025-96 ГСИ. Государственная поверочная схема для средств измерений вязкости жидкостей
Техническая документация компании «Malvern Instruments Ltd.», Великобритания
| Зарегистрировано поверок | 52 |
| Поверителей | 7 |
| Актуальность данных | 16.09.2024 |
