| Номер в госреестре | 68283-17 |
| Наименование СИ | Комплекс газоаналитический |
| Обозначение типа СИ | ГНП-1 |
| Изготовитель | ФГУП "ВНИИМ им.Д.И.Менделеева", г.С.-Петербург |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекс газоаналитический ГНП-1 (в дальнейшем - комплекс) предназначен для приготовления довзрывоопасных парогазовых смесей нефтепродуктов (бензин, керосин, уайт-спирит, и др.) в воздухе.
Принцип действия комплекса газоаналитического ГНП-1 основан на методе динамического смешения двух потоков газа - парогазовой смеси, полученной путем барботирования газа воздуха через целевой компонент в жидкой фазе, и газа-разбавителя. Регулирование и измерение расходов парогазовой смеси и газа-разбавителя осуществляется при помощи тепловых регуляторов массового расхода газа. Регулирование и измерение рабочего давления осуществляется с помощью регулятора давления «до себя». Объемная доля целевого компонента в парогазовой смеси определяется соотношением расходов газов, давлением насыщенных паров жидкого целевого компонента при заданной температуре и рабочим давлением газа.
Требуемые значения расходов по каналам и значение объемной доли компонента в приготавливаемой смеси определяются расчетным путем (при работе в ручном режиме), либо определяются при помощи внутреннего контроллера прибора (при работе в автономном режиме). Значения заданных и измеренных расходов, расчетной концентрации целевого компонента в парогазовой смеси выводится на жидкокристаллический дисплей, находящийся на лицевой панели.
Комплекс состоит из трех блоков:
- установка для приготовления парогазовых смесей нефтепродуктов в воздухе ГНП-У1 (далее -установка ГНП-У 1);
- аналитический блок;
- термошкаф Binder.
Установка ГНП-У 1 предназначена для приготовления парогазовых смесей с использованием нефтепродуктов. В состав установки ГНП-У 1 входят газовая система и блок управления. Газовая система включает в себя регуляторы массового расхода газа, электромагнитные клапаны, насытитель, регулятор давления газа «до себя», соединенные подогреваемые трубопроводы. Блок управления ГНП-У 1 содержит контроллер, дисплей, источник питания и предназначен для управления работой всех элементов газовой системы установки.
На лицевой панели установки ГНП-У 1 расположен сенсорный дисплей с разрешением 240х128 точек;
На задней панели установки расположены:
- разъем «ИСКРА-1»;
- штуцер «ВЫХОД» для подачи приготовленной смеси в термошкаф;
- тумблер включения питания «ВКЛ/ВЫКЛ»;
- предохранитель источника питания «2А»;
- штуцер «ВХОД» для подачи газа в канал сухого газа;
Аналитический блок состоит из сигнализатора искрового, разработанного на базе модифицированного сигнализатора взрывоопасности «ИСКРА-1» и предназначенного для выдачи сигнализации о превышении установленного значения довзрывоопасных концентраций одиночных горючих газов, паров горючих жидкостей и их совокупности в воздухе. В сигнализаторе предусмотрена возможность срабатывания сигнализации при превышении следующих пороговых значений 10, 20, 40, 50 % от нижнего концентрационного предела распространения пламени (далее - НКПР). Конструктивно сигнализатор состоит из пневматического сигнализатора и модуля управления МИ-1. Аналитический блок предназначен для определения действительного значения объемной доли целевого компонента в смеси на выходе комплекса.

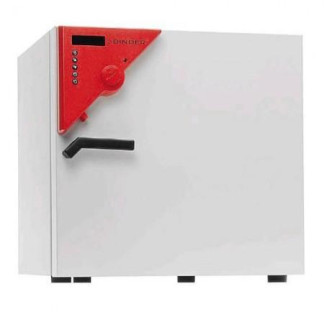

Термошкаф Binder представляет собой термостатируемую испытательную камеру, в которую устанавливаются испытываемые датчики.
Работа комплекса может осуществляться как в ручном режиме (управление с лицевой панели), так и в автономном (управление с помощью внутреннего контроллера).
Комплекс представляет собой стационарный прибор в обыкновенном исполнении по ГОСТ Р 52931-2008.
Общий вид комплекса со схемой пломбировки от несанкционированного доступа и обозначением места нанесения знака поверки представлен на рисунке 1.
Программное обеспечение используется в установке ГНП-У 1.
Программное обеспечение установки ГНП-У 1 идентифицируется как встроенное «ГНП-У 1 контроллер» и разработано изготовителем специально для задачи приготовления довзрывоопасных концентраций паров нефтепродуктов.
Влияние программного обеспечения комплекса учтено при нормировании метрологических характеристик. Уровень защиты - «средний» по Р 50.2.077-2014.
Идентификационные данные программного обеспечения представлены в таблице 1.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ГНП-У1 контроллер |
| Номер версии (идентификационный номер) ПО | 1.0.0 |
| Цифровой идентификатор ПО | 02203C81, алгоритм CRC-32 |
| Другие идентификационные данные (если имеются) | gnp-ul.hex |
| Примечание - номер версии ПО должен быть не ниже указанного в таблице. | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Значения воспроизводимых довзрывоопасных концентраций паров нефтепродуктов (бензин, *) керосин, уайт-спирит, дизельное топливо ;), % НКПР | 10, 20 , 40, 50 |
| Пределы допускаемой абсолютной погрешности воспроизведения концентрации целевого компонента, % НКПР | ±2 |
| Диапазон измерений и регулирования расхода установки ГНП-У1 (приведенный к температуре 20 °С и давлению 101,3 кПа), см3/мин | Канал 1: от 300 до 5000 Канал 2: от 50,0 до 1500,0 Канал 3: от 2,00 до 50,0 |
| Пределы допускаемой относительной погрешности измерения расхода установки ГНП-У 1, % | ±1,5 |
| Пределы допускаемой относительной погрешности поддержания расхода установки ГНП-У 1, % | ±1 |
| Диапазон объемного расхода приготавливаемой газовой смеси, см3/мин | от 1500 до 5000 |
| Температура термостатирования целевого компонента в жидкой фазе, °C | от 30,0 до 60,0 |
| Пределы допускаемой абсолютной погрешности термостирования целевого компонента, °С | ±0,3 |
| Диапазон регулирования абсолютного давления на выходе насытителя, кПа | от 100,0 до 200,0 |
| Пределы допускаемой относительной погрешности измерения давления на выходе насытителя, % | ±1 |
| Пределы относительной погрешности поддержания давления, % | ±1 |
| Примечание: В качестве газа-разбавителя должны использоваться технически чистые газы и ПНГ: воздух (по ТУ 6-21-5-82 марки А и Б). В качестве источника воздуха для комплекса могут использоваться генераторы нулевого воздуха внесенные в Федеральный информационный фонд по ^обеспечению единства измерений. ) - Топливо дизельное по ГОСТ 305-2013, топливо дизельное ЕВРО по ГОСТ Р 52368-2005, топливо дизельное ЕВРО по ГОСТ 32511-2013, уайт-спирит по ГОСТ 3134-78, бензин авиационный по ГОСТ 1012-2013, топливо авиационное по ГОСТ Р 52050-2006, бензин неэтилированный по ГОСТ Р 51866-2002 и по ГОСТ Р 51105-97, топлива для реактивных двигателей по ГОСТ 10227-86, керосин по ОСТ 38 01408-86 или ТУ 38.401-58-8-90. | |
| Наименование характеристики | Значение |
| Избыточное давление газа на входе, МПа | от 0,20 до 0,25 |
| Вместимость термошкафа для размещения поверяемых/испытываемых СИ, дм , не менее | 10 |
| Габаритные размеры мм, не более (ширина х глубина х высота): - установка ГНП-У 1: - термошкаф Binder: - аналитический блок (анализатор искровой): - пневматический сигнализатор: - модуль МИ-1: | 515x400x500 635x575x620 255x175x370 120x70x190 |
| Масса, кг, не более: - установка ГНП-У 1: - термошкаф Binder: - аналитический блок : анализатор искровой | 20 45 13 |
| Параметры электрического питания: -напряжение переменного тока, В -частота переменного тока, Гц | 220±10 50±1 |
| Потребляемая мощность, В • А, не более | 2000 |
| Средний ресурс работы, ч, не менее | 5000 |
| Средний срок службы, лет. Критерием предельного состояния комплекса является экономическая нецелесообразность восстановления | 8 |
| Рабочие условия применения: - температура окружающего, °С - атмосферное давление, кПа - относительная влажность окружающей среды, % | от +15 до +25 от 84 до 106,7 не более 80 |
| Примечание: пневматический сигнализатор имеет уровень защиты «взрывобезопасный», виды взрывозащиты «взрывонепроницаемая оболочка» и «искробезопасная цепь», маркировку 1ExiadIICT5 и соответствует ГОСТ Р 51330.0-99, ГОСТ Р 51330.1-99, ГОСТ Р 51330.10-99. | |
наносится на этикетку, приклеенную на корпус комплекса липкой аппликацией по ТУ 29.01-46-81 и на эксплуатационную документацию.
Таблица 4 - Комплектность комплекса газоаналитического ГНП-1
| Наименование | Обозначение | Количество |
| Комплекс газоаналитический ГНП-1 | 1 шт. | |
| Руководство по эксплуатации | Хд.1.456.515 | 1 экз. |
| Методика поверки | МП-242-2100-2017 | 1 экз. |
| Комплект штуцеров и заглушек | 1 компл. |
осуществляется по документу МП-242-2100-2017 «Комплекс газоаналитический ГНП-1. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 5 апреля 2017 г. Основные средства поверки:
- стандартный образец состава искусственной газовой смеси, содержащей углеводородные газы ГСО 10531-2014, CH4 + N2, объемная доля целевого компонента 2,2 %, относительная погрешность ±1,0 %;
- генератор газовых смесей ГГС-03-03, диапазон коэффициентов разбавления составляет от 2 до 2500, объемный расход приготавливаемой газовой смеси от 0,1 до 5,0 дм /мин, номер в Федеральном информационном фонде 62151-15;
- калибратор расхода газа Cal=Trak SL-500, диапазон измерений от 2 см3/мин до 50 дм /мин, пределы допускаемой относительной погрешности измерений ±0,4 %, номер в Федеральном информационном фонде 31537-06;
- термометр сопротивления платиновый низкотемпературный ТСПН-4М (номер в Федеральном информационном фонде 11567-88) в комплекте с преобразователем сигналов ТС и ТП ТЕРКОН, диапазон температур 0...+156 °С, пределы допускаемой абсолютной погрешности ±0,01 °С, номер в Федеральном информационном фонде 23245-08;
- калибратор давления Метран 501-ПКД-Р, диапазон измерений от 0 до 60 МПа, относительная погрешность измерений давления ±0,04 %, ±0,05 % ВПИ, номер в Федеральном информационном фонде 22307-09.
Допускается применение аналогичных средств поверки обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на переднюю панель комплекса ГНП-1.
приведены в эксплуатационном документе.
ГОСТ 8.578-2014 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах
ГОСТ Р 52931-2008 Приборы контроля регулирования технологических процессов. Общие технические условия
Техническая документация изготовителя
| Зарегистрировано поверок | 4 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
