Установки динамические «Микрогаз-ФМ» - рабочие эталоны 1-го разряда (далее установки) предназначены для воспроизведения единицы объемной доли (массовой концентрации) компонентов в воздухе или азоте, приведенных в таблицах 3 и 4, и ее передачи рабочим средствам измерений в соответствии с ГОСТ 8.578-2014 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
Карточка СИ
Номер в госреестре 68284-17
Наименование СИ Установки динамические - рабочие эталоны 1-го разряда
Обозначение типа СИ Микрогаз-ФМ
Изготовитель Общество с ограниченной ответственностью "СКБ-хроманалитик" (ООО "СКБ-хроманалитик"), д. Лобань, Кировская обл.; ООО "Дельта-С", г.Москва (срок свидетельства: 10.08.2022 г.)
Год регистрации 2017
Срок свидетельства 10.08.2027
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Установки динамические «Микрогаз-ФМ» - рабочие эталоны 1-го разряда (далее установки) предназначены для воспроизведения единицы объемной доли (массовой концентрации) компонентов в воздухе или азоте, приведенных в таблицах 3 и 4, и ее передачи рабочим средствам измерений в соответствии с ГОСТ 8.578-2014 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.

У становки применяются в комплекте с рабочими эталонами - стандартными образцами состава: газовыми смесями в баллонах под давлением и источниками микропотоков газов и паров по ГОСТ 8.578-2014.

Описание

Принцип действия установок с термодиффузионным каналом заключается в смешении потоков исходного газа, проходящего в термостате с контролируемой температурой, и газа-разбавителя, расход которых измеряется и регулируется с помощью регуляторов массового расхода газа. В качестве исходного газа используются источники микропотоков (ИМ), представляющие собой ампулу с проницаемой стенкой, заполненную жидкостью, сжиженным газом или твердым веществом. При заданной температуре в термостате вещество диффундирует через стенку ампулы в поток газа-разбавителя с постоянной скоростью, характеризующейся производительностью ИМ.

Принцип действия установок с динамическим каналом разбавления заключается в смешении потоков исходного газа и газа-разбавителя, расход которых измеряется и регулируется с помощью регуляторов массового расхода газа. В качестве исходного газа используются газовые смеси в баллонах под давлением.

Конструктивно установки представляют собой одноблочный прибор, построенный по модульной схеме, в состав модуля входит газовая система и термостат (термодиффузионный канал) или газовая система и смеситель (канал динамического разбавления) с микропроцессорными устройствами управления.

На передней панели находится панель управления с цифровым дисплеем для отображения информации. Управление возможно как ручное путем задания режима работы с клавиатуры, так и автоматическое от программы с ПК.

В качестве газа-разбавителя используются газы поверочные нулевые (ПНГ): очищенный воздух, полученный при помощи генератора чистого воздуха или азот газообразный особой частоты по ГОСТ 9293-74.

Установки могут иметь до 4-х термодиффузионных каналов (термостатов) и до 4-х каналов динамического разбавления. Газовые линии каналов выполнены из стали 12Х18Н10Т.

Конструктивное исполнение: мобильные (переносные с автономным питанием) и лабораторные (настольные, стационарные).

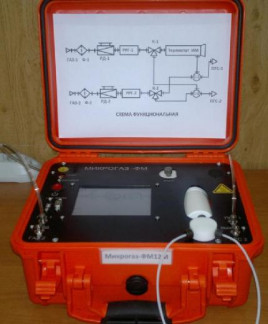

Общий вид исполнения установок представлен на рисунках 1 и 2. При наличии меньшего или большего числа термостатов и каналов потоков газов, внешний вид установок может изменяться.

Исполнение установки - обыкновенное по ГОСТ 15150.

Установки не предназначены для приготовления взрывоопасных смесей.

Установки имеют следующие выходные сигналы:

-    показания цифрового дисплея;

-    цифровой выход RS-232.

Установки «Микрогаз-ФМ» выполнены на единой конструктивной и элементной базе по блочному модульному принципу и имеют различные модели, которые отличаются количеством термодиффузионных каналов и каналов динамического разбавления (см. таблицу 1).

Таблица 1 - Базовые модели установок динамических «

Микрогаз-ФМ»

Модель

Конструктивное

исполнение

Количество

диффузионных

каналов

Количество

каналов

динамического

разбавления

«Микрогаз-ФМ02»

Разбавительная

нет

2

«Микрогаз-ФМ03 »

нет

3

«Микрогаз-ФМ04»

нет

4

«Микрогаз-ФМ 10»

Термодиффузионная

1

нет

«Микрогаз-ФМ20»

2

нет

«Микрогаз-ФМ3 0»

3

нет

«Микрогаз-ФМ40»

4

нет

«Микрогаз-ФМ11»

Комбинированная

1

1

«Микрогаз-ФМ 12»

1

2

«Микрогаз-ФМ 13»

1

3

«Микрогаз-ФМ 14»

1

4

«Микрогаз-ФМ21»

2

1

«Микрогаз-ФМ22»

2

2

«Микрогаз-ФМ23 »

2

3

«Микрогаз-ФМ24»

2

4

«Микрогаз-ФМ31»

3

1

«Микрогаз-ФМ32»

3

2

«Микрогаз-ФМ3 3 »

3

3

«Микрогаз-ФМ34»

3

4

«Микрогаз-ФМ41»

4

1

«Микрогаз-ФМ42»

4

2

«Микрогаз-ФМ43 »

4

3

«Микрогаз-ФМ44»

4

4

«Микрогаз-ФМ02М»

Разбавительная

нет

2

«Микрогаз-ФМ 10М»

Термодиффузионная

1

нет

«Микрогаз-ФМ 11М»

Комбинированная

1

1

Примечание:

Две цифры в окончании названия лабораторных установок «Микрогаз-ФМХХ» свидетельствуют о количестве (до 4-х) термостатов (первая цифра) и количестве разбавительных каналов формирования потоков газа (вторая цифра);

В названии мобильных установок «Микрогаз-ФМХХМ» после двух цифр ставится дополнительная буква «М».

Программное обеспечение

Установки имеют:

-    встроенное программное обеспечение;

-    автономное программное обеспечение.

Встроенное программное обеспечение (ПО) осуществляет следующие функции:

-    управление работой термостатов и регуляторов массового расхода;

-    расчет содержания и погрешности приготовления генерируемого компонента;

-    отображение результатов измерения температуры в термостатах;

-    отображение результатов измерения расходов газов в каналах формирования потоков газа;

-    передачу результатов измерений по интерфейсу цифровой связи с ПК;

-    контроль целостности программных кодов ПО, настроечных и калибровочных констант;

-    контроль общих неисправностей (связь, конфигурация).

Уровень защиты встроенного ПО в соответствии с Р 50.2.077-2014 - «средний». Влияние встроенного ПО учтено при нормировании метрологических характеристик. Автономное ПО базируется на операционной системе Microsoft Windows и осуществляет следующие функции:

-    управление работой термостатов и регуляторов массового расхода;

-    расчет содержания и погрешности приготовления генерируемого компонента;

-    функция приёма данных от установок;

-    отображение результатов измерений на экран персонального компьютера (ПК);

-    просмотр параметров установок.

К метрологически значимой части ПО относится файл «mik.exe».

Уровень защиты автономного ПО в соответствии с Р 50.2.077-2014 - «средний». Влияние автономного ПО учтено при нормировании метрологических характеристик.

Идентификационные данные (признаки)

Значение

Встроенное ПО

Автономное ПО

Номер версии (идентификационный номер) ПО

MICROGAZ

Микрогаз-ФМ

Цифровой идентификатор ПО (алгоритм)

5.0

5.0

Идентификационные данные (признаки)

0xF7D839EF

d40ba00c файл «mik.exe»

Алгоритм вычисления цифрового идентификатора

CRC-32

CRC-32

*Номер версии (идентификационный номер) программного обеспечения должен быть не ниже указанного в таблице.

Технические характеристики

Таблица 3 - Метрологические характеристики термодиффузионного канала

Диапазон воспроизведения массовой концентрации целевого компонента1^ мг/м2

Пределы допускаемой относительной погрешности2), %

Компонент

SO2, CS2, NO2, Cl2, HCl, CH3SH, C2H5SH, C4H9SH

от 410- до 0,1 включ. св. 0,1 до 30 включ. св. 30 до 500

±10

±8

±7

H2S, N^

от 410- до 0,1 включ. св. 0,1 до 30 включ. св. 30 до 250

±10

±8

±7

—2”

от 410 до 0,1 включ. св. 0,1 до 30 включ. св. 30 до 80

CH2O

±10

±8

±7

от 410"3"до 0,1 включ. св. 0,1 до 30 включ. св. 30 до 1000

Органические соединения

±10

±8

±7

Пределы допускаемой относительной погрешности термодиффузионного канала установлены при следующих условиях:

-    при использовании источников микропотоков ИМ утвержденного типа с производительностью < 1 мкг/мин с относительной погрешностью не более 7 %, > 1 мкг/мин с относительной погрешностью не более 5 %;

-    при использовании в качестве газа-разбавителя очищенного воздуха от генератора нулевого воздуха утвержденного типа (например, генератор ZAG7001 или модели 701) для NO2, NH3, SO2, H2S в диапазоне до 1 мг/м ;

для остальных концентраций используется газ-разбавитель - очищенный воздух, полученный при помощи генератора нулевого воздуха, азот газообразный особой чистоты по ГОСТ 9293-74.

Таблица 4 - Метрологические характеристики канала динамического разбавления

Компонент

Диапазон воспроизведения объемной (молярной) доли компонента, %

Пределы допускаемой относительной погрешности аттестации исходной ГС, %

Пределы допускаемой относительной погрешности,%

H2S, SO2, NO2, NO, F2, NH3, HCl, HF, CI2, и т.п.

от 1,010-4 до 1,0 10-3 включ.

менее ±2,0

±

42 + (Л(Хв) . 100)2

XB

±(св. 2,0 до 3,0 включ.)

±

52 +(Л(Хв) . 100)2

Хв

±(св. 3,0 до 4,0)

±6,0

св 1,0 10-3 до 1

менее ±1,0

±3,0

±(св. 1,0 до 2,0 включ.)

±4,0

±(св. 2,0 до 4,0)

±5,0

С2Н6, С2Н4, С3Н8, С3Н6, С4Н10, С4Н8, С5Н12, H2, СН4,

от 1,010-4 до 1,0 10-3 включ.

менее ±2,0

±

42 +(Л(Хв) . 100)2

Хв

±(св. 2,0 до 3,0 включ.)

±

52 +(Л(Хв) . 100)2

Хв

±(св. 3,0 до 4,0)

±6,0

св 1,0 10-3 до 2,51)

менее ±1,0

±3,0

±(св. 1,0 до 2,0 включ.)

±4,0

±(св. 2,0 до 4,0)

±6,0

Ar, He

от 1,010-4 до 1,0 10-3 включ.

менее ±2,0

±

42 +(Л(Хв) . 100)2

Хв

±(св 2,0 до 3,0 включ.)

±

52 +(Л(Хв) . 100)2

Хв

±(св 3,0 до 4,0)

±6,0

св 1,0 10-3 до 2,5 включ.

менее ±1,0

±3,0

±(св 1,0 до 2,0 включ.)

±4,0

±(св 2,0 до 4,0)

±6,0

Компонент

Диапазон воспроизведения объемной (молярной) доли компонента, %

Пределы допускаемой относительной погрешности аттестации исходной ГС, %

Пределы допускаемой относительной погрешности,%

О2, N2

от 1,0 10-2 до 2,5 включ.

менее ±2,0

±3,0

±(св 2,0 до 3,0 включ.)

±4,0

±(св 3,0 до 4,0)

±6,0

от 1,0 10-2 до 2,5 включ.

менее ±1,0

±3,0

±(св 1,0 до 2,0 включ.)

±4,0

±(св 2,0 до 4,0)

±6,0

СО, СО2

от 1,010-4 до 1,0 10-3 включ.

менее ±2,0

±

42 +( А(ХГР^ -100/

Х ГС

±(св. 2,0 до 3,0 включ.)

±

52 +( А<~ХГР^ -100/

X ГС

±(св 3,0 до 4,0)

±6,0

св 1,0 10-3 до 2,5

± менее 1,0

±3,0

±(св. 1,0 до 2,0 включ.)

±4,0

±(св. 2,0 до 4,0)

±5,0

СН4

от 1 до 2,2 включ.2) (газ-разбавитель -воздух) св.2,2 до 100 3) (газ-разбавитель -азот)

менее ±1,0

±3,0

±(св. 1,0 до 2,0 включ.)

±4,0

±(св. 3,0 до 4,0)

±5,0

Примечания: 1 Пределы допускаемой относительной погрешности канала динамического разбавления установлены при следующих условиях:

1.1    При работе с ГС в баллонах под давлением - рабочими эталонами с объемной долей определяемого компонента для;

-    КО, NO2, SO2, H2S, и NH3 и другие химически активных газов в азоте (воздухе) не более 2 %;

-    СН4 и другие углеводороды в азоте (воздухе) не более 50% НКПР (нижний концентрационный предел распространения пламени), значения которых приведены в ГОСТ Р 52350.29.1-2010; -для остальных газов: не более 5 %.

1.2    При использовании в качестве газа-разбавителя:

а)    очищенного воздуха от генератора нулевого воздуха (например, фирмы Environnement s.a., мод ZAG7001 или других генераторов нулевого воздуха, зарегистрированных ФИФ по ОЕИ с аналогичными характеристиками) или эталона сравнения - синтетического воздуха по ГОСТ 8.578-2014 для следующих диапазонов:

КО, NO2, SO2, H2S, и NH3 в диапазоне до 1 млн-1;

СН4, СО в диапазоне до 10 млн-1;

б)    очищенного воздуха от генераторов чистого воздуха, зарегистрированных ФИФ по ОЕИ, азота газообразного особой чистоты по ГОСТ 9293-74 (для СО2).

-    (Хв)р и Хв - нормированное содержание компонента в газе-разбавителе и содержание компонента, подлежащего воспроизведению, соответственно, млн-1.

2) 1) Для создания ГС < 50 % НКПР используется газ-разбавитель - воздух, для ГС > 50 % НКПР в качестве газа-разбавителя применяется только азот. (НКПР - нижний концентрационный предел распространения пламени, значения которых приведены в ГОСТ Р 52136-2003).

Компонент

Диапазон воспроизведения объемной (молярной) доли компонента, %

Пределы допускаемой относительной погрешности аттестации исходной ГС, %

Пределы допускаемой относительной погрешности,%

3)    2) В процессе работы необходимо исключить возможность образования взрывоопасных газовых смесей.

4)    3) Верхний предел диапазона воспроизведения (100 %) справедлив только в случаях калибровки генераторов по метану с использованием ГСО 10540-2014.

Диапазоны измерений согласовываются с производителем при заказе.

Таблица 5 - Технические характеристики установок «Микрогаз-ФМ»

Значение

Параметр

Микрогаз-ФМ02 -Микрогаз-ФМ44

Микрогаз-ФМ02М, Микрогаз-ФМ 10М, Микрогаз-ФМ 11М

Диапазон измерений расхода через термостат (по воздуху или азоту, для 20 °С и 101,3 кПа.)1), см3/мин

от 30 до 300

от 30 до 300 от 30 до 6002)

Диапазон измерений расхода по термодиффузионному каналу (по воздуху или азоту, для 20 °С и 101,3 кПа.)1), см /мин

от 30 до 600 от 250 до 2500

-

Диапазоны измерений расхода в каналах динамического разбавления 1) (по воздуху или азоту, для 20 °С и 101,3 кПа.)1), см3/мин:

от 10 до 100 от 100 до 1000 от 500 до 5000

от 10 до 100 от 100 до 1000

Пределы допускаемой относительной погрешности измерений (задания) расхода в термодиффузионных каналах и каналах динамического разбавления в диапазоне

от 10 до 30 % включ. от верхнего предела диапазона измерений

±2,0

±2,0

св. 30 до 100 % от верхнего предела диапазона измерений

±1,5

±1,5

Пределы допускаемой относительной погрешности поддержания расхода в термодиффузионных каналах и каналах динамического разбавления в течение 6 часов непрерывной работы, %

±1,0

±1,0

Диапазон коэффициентов разбавления

от 2 до 500

от 2 до 100

Пределы допускаемой относительной погрешности коэффициента разбавления, %

±3

±3

Диапазоны задания температуры в термостате, °С

от +30 до +80

от +30 до +40

Пределы допускаемой абсолютной погрешности задания температуры термостата

±0,2

±0,2

Параметр

Значение

Микрогаз-ФМ02 -Микрогаз-ФМ44

Микрогаз-ФМ02М, Микрогаз-ФМ 10М, Микрогаз-ФМ 11М

Пределы допускаемой абсолютной погрешности поддержания заданной температуры в термостате в течение 6 часов непрерывной работы, °С

±0,2

±0,2

Время выхода на режим, ч, не более по каналу динамического разбавления по термодиффузионному каналу

1

3

0,5

3

Г абаритные размеры, мм, не более

длина 490 ширина 650 высота 190

длина 330 ширина 410 высота 170

Г абаритные размеры камеры термостата, мм, не более

диаметр 12 длина 185

диаметр 12 длина 135

Масса, кг, не более

45

10

Напряжение питания, В

переменный ток (230±23)

постоянный ток от 11 до 15

Потребляемая мощность, В А, не более

300

150

Величина потребляемого постоянного тока, А, не более,

-

2,5

Частота переменного тока, Гц

от 49 до 51

-

Условия эксплуатации:

-    температура окружающего воздуха, °С

-    атмосферное давление, кПа

-    относительная влажность окружающего воздуха, %, не более

от 15 до 25 от 84,0 до 106,7

80

от 15 до 25 от 84,0 до 106,7

80

Примечание: 1)для каждого канала ; 2) диапазон расходов для температуры термостата 30 оС.

Знак утверждения типа

наносится типографским способом на титульный лист Руководства по эксплуатации и на табличку, расположенную на задней панели установки или на приборной панели для переносных моделей.

Комплектность

Таблица 6 - Комплектность установки «Микрогаз-ФМ»

Наименование изделия

Количество

Установка динамическая «Микрогаз-ФМ» 1)

1 шт.

Комплект ЗИП (внешние коммутируемые устройства - смесители, газовые линии, фитинги)

1 шт.

Руководство по эксплуатации СКБД.229655.016 РЭ

1 экз.

Паспорт СКБД.229655.016 ПС

1 экз.

Методика поверки МП 242-2080-2017

1 экз.

Ведомость эксплуатационных материалов СКБД.229655.016 ВЭ

1

Ведомость ЗИП СКБД.229655.016 ЗИ

1

Примечания:

1)    1) исполнение установки определяется при заказе

2)    У становки могут дополнительно комплектоваться внешними устройствами коммутации газовых линий, генераторами нулевых газов, источниками газов - ГС или источниками микропотоков ИМ утвержденного типа, которые не оказывают влияния на заявленные метрологические характеристики установок.

Поверка

осуществляется по документу МП-242-2080-2017 «Установки динамические «Микрогаз-ФМ» -рабочие эталоны 1-го разряда. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И.Менделеева» 10 мая 2017 г.

Основные средства поверки:

-    комплексы, входящие в состав Государственного первичного эталона единиц молярной доли и массовой концентрации компонентов в газовых средах ГЭТ 154-2011;

-    эталоны сравнения - газовые смеси в баллонах под давлением и источники микропотоков газов и паров с содержанием определяемых компонентов по ГОСТ 8.578-2014.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на лицевые панели установок, как указано на рисунках 1 и 2.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 8.578-2014 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах

Технические условия ТУ 4215-011-22965525-013

Зарегистрировано поверок 66
Поверителей 1
Актуальность данных 21.11.2024
68284-17
Номер в ГРСИ РФ:
68284-17
Производитель / заявитель:
Общество с ограниченной ответственностью "СКБ-хроманалитик" (ООО "СКБ-хроманалитик"), д. Лобань, Кировская обл.; ООО "Дельта-С", г.Москва (срок свидетельства: 10.08.2022 г.)
Год регистрации:
2017
Cрок действия реестра:
10.08.2027
Похожие СИ
93725-24
93725-24
2024
Общество с ограниченной ответственностью "ЭлМетро Групп" (ООО "ЭлМетро Групп"), г. Челябинск
Срок действия реестра: 15.11.2029
93726-24
93726-24
2024
Общество с ограниченной ответственностью "Форт-Телеком" (ООО "Форт-Телеком"), г. Пермь
Срок действия реестра: 15.11.2029
93727-24
93727-24
2024
Общество с ограниченной ответственностью "ПРОИЗВОДСТВЕННОЕ ОБЪЕДИНЕНИЕ ПСКОВ ЭКОЛОГИЯ" (ООО "ПО Псков Экология"), г. Псков
Срок действия реестра: 15.11.2029
93728-24
93728-24
2024
Shaanxi Far-Citech Instrument & Equipment Co., Ltd., Китай; производственная площадка Beijing NordTech Instrument & Meter Co., Ltd., Китай
Срок действия реестра: 15.11.2029
93729-24
93729-24
2024
Акционерное общество "СИНТЭП" (АО "СИНТЭП"), г. Новосибирск
Срок действия реестра: 15.11.2029
93730-24
93730-24
2024
SHANGHAI UNI-STAR TOOLS COMPANY, КНР
Срок действия реестра: 15.11.2029
93733-24
93733-24
2024
Hitachi High-Tech Science Corporation, Япония
Срок действия реестра: 15.11.2029
93734-24
93734-24
2024
Chongqing Silian Measurement and Control Technology Co., Ltd., Китай
Срок действия реестра: 15.11.2029
93753-24
93753-24
2024
Thermal Instrument India Pvt. Ltd., Индия
Срок действия реестра: 15.11.2029
93755-24
93755-24
2024
SHIJIAZHUANG HANDI TECHNOLOGY CO., LTD, Китай
Срок действия реестра: 15.11.2029
