| Номер в госреестре | 68286-17 |
| Наименование СИ | Колонки сжиженного газа |
| Обозначение типа СИ | MZ6XXXLPG |
| Изготовитель | "Scheidt & Bachmann TUBS d.o.o.", Хорватия |
| Год регистрации | 2017 |
| Срок свидетельства | 10.08.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Колонки сжиженного газа MZ6XXXLPG (далее - колонки) предназначены для измерений объёма сжиженного углеводородного газа (пропана, бутана, пропан-бутановой смеси, далее - сжиженный газ) при выдаче его в баллоны транспортных средств.
Принцип действия колонок состоит в следующем: сжиженный газ из резервуара через приемный клапан, фильтр предварительной очистки подается в измеритель объема (счетчик) сжиженного газа из которого через раздаточный шланг с пистолетом поступает в бак транспортного средства.
Газовая фаза после сепаратора поступает обратно в резервуар.
В колонках реализован прямой метод непосредственной оценки объема сжиженного газа измерителем объема, проходящего через колонку, в единицах объема.
При протекании сжиженного газа через измеритель объема возникает разность давлений на его входе и выходе, под действием которого поршень совершает возвратнопоступательное движение, сжиженный газ при этом вытесняется из измерительной камеры.
Поступательное движение поршней вместе с кулисами преобразуется во вращательное движение коленчатого вала, которое через соединительную муфту передается на вал датчика импульсов.
Вращательное движение вала датчика импульсов преобразуется в последовательность электрических импульсов, поступающих в электронно-вычислительное устройство колонки, и далее дисплей, на цифровом табло которого индицируется количество отпущенного сжиженного газа, его цена и стоимость.
Задание дозы сжиженного газа и включение колонок производит оператор на пульте, находящемся непосредственно на колонке или с пульта дистанционного управления через интерфейс S&B-VII или IFSF (LON) или с помощью ПИН кода или специальных карт через устройство считывания карт, соединенных с системой управления колонки.
Установка нулевых показаний на цифровом табло разового учета выданного объема сжиженного газа производится автоматически при снятии раздаточного пистолета с колонки.
Колонки состоят из гидравлической системы, включающей электромагнитный клапан 0614, изготовитель фирма «Automatic Control valves», Испания, или EMXX, изготовитель фирма «Asco Controls BV», Нидерланды, измерителя объема МР-02524, изготовитель фирмы «Tatsuno Corporation», Япония, с датчиком импульсов IG10, изготовитель фирма «Scheidt & Bachmann GmbH», Германия, или измерителя объема YGM, изготовитель фирма «Yenen Muhendislik Mu§avirlik Sanayi ve Ticaret Ltd. §ti.», Турция, с датчиком импульсов IG10, изготовитель фирма «Scheidt & Bachmann GmbH», Германия, фильтра, раздаточного шланга с пистолетом длиной не менее 4-х метров, электронно-вычислительного устройства с пультом (или без пульта) и пульта устройства дистанционного управления.
Электронно-вычислительные устройства Т20 или Т30 состоят из микропроцессора, со встроенным блоком питания (только в Т20), и имеют шину CAN-BUS, для управления двигателем насоса и клапанами.
Колонки имеют одну или две гидравлические системы, каждая из которых имеет технические характеристики одинарной колонки, и обеспечивают заправку одновременно с двух сторон.
Колонки выпускаются односторонние и двухсторонние.
Раздаточный пистолет может быть закреплен с торцевой или фронтальной стороны.
Колонки при выпуске имеют следующее обозначение:
MZ6X1X2X3LPG, где MZ6 - тип колонки;
Х1 - модификация по конструктивному исполнению гидравлического блока: 1 или 3;
Х2 - измеритель объема МР-02524 1, измеритель объема YGM - 2;
Х3 - количество раздаточных рукавов 1 или 2;
LPG - сжиженный углеводородный газ.

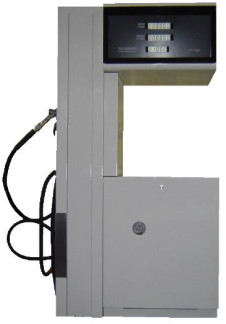

Общий вид конструктивного исполнения колонок представлен на рисунках 1 - 3.
Схемы пломбирования измерителей объема с датчиками импульсов и крышек электронно-вычислительных устройств Т20 и Т30 для нанесения знака поверки представлены на рисунках 4 - 5 соответственно.
MZ6311LPG и MZ6312LPG Рисунок 3 - Общий вид конструктивного исполнения колонок
Программное обеспечение (ПО) колонок является встроенным, имеет функции управления насосами, определения объёма выданного сжиженного газа, вывода информации об объёме выданного сжиженного газа и его стоимости на дисплей и интерфейсы связи, сохранения во внутренней памяти количество выданных доз, количества смен цены сжиженного газа, количества и характера отказов, и реализовано в микропроцессоре, размещенном в электронно-вычислительным устройстве колонки. Доступ к микропроцессору и его интерфейсу для загрузки ПО ограничивается корпусом электронно-вычислительного устройства и защитной крышкой, которая пломбируется.
Доступ к изменению параметров работы ПО, влияющих на метрологические характеристики колонки защищен паролем администратора и паролем юстировки.
ПО не может быть модифицировано, считано или загружено через какой-либо другой интерфейс после опломбирования. Нормирование метрологических характеристик проведено с учетом применения ПО.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение | |
| T20 | T30 | |
| Идентификационное наименование ПО | T20 Rechner | T30 Rechner |
| Номер версии (идентификационный номер) ПО | 0727460 или 0729560 | 0731418 |
| Цифровой идентификатор ПО | -* | -* |
| * - данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования | ||
Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальный объемный расход через один раздаточный рукав, дм /мин (л/мин) | 50±10 |
| Минимальный объемный расход, дм3/мин (л/мин) | 5 |
| Минимальный объем дозы выдачи, дм3 (л) | 5 |
| Пределы допускаемой относительной погрешности измерений объема отпущенной дозы, % | ±1,0 |
| Сходимость измерений, %, не более | 1 |
| Количество разрядов указателя разового учета: - выданного объема сжиженного газа, дм (л) | 6 |
| - цены за 1 дм3 (л), руб. | 5 |
| - стоимости выданной дозы, руб. | 6 |
| Количество разрядов указателя суммарного учета1, л | 10 |
| Дискретность указателей разового и суммарного учета | 0,01 |
| Максимальное рабочее давление в гидросистеме, МПа | 1,8 |
| Минимальное рабочее давление гидросистеме, МПа | 0,2 |
| Наименование характеристики | Значение |
| Количество раздаточных рукавов, шт., не более | 2 |
| Длина раздаточного рукава, м, не менее | 4 |
| Номинальная тонкость фильтрования, мкм | 40 |
| Рабочие условия эксплуатации: - относительная влажность окружающего воздуха, % о/~' - температура окружающего воздуха, С: - для МР-02524 - для YGM | от 30 до 100 при +25 оС от -40 до +50 от -10 до +50 |
| Параметры электропитания от сети переменного тока: - напряжение, В - частота, Гц | от 195,5 до 253 50±1 |
| Потребляемая мощность, В • А, не более | 75 |
| Г абаритные размеры (Д х Ш х В), мм: - для MZ610Х-LPG - для MZ630X-LPG | 1005х600х1930 860 х 464 х 1907 |
| Масса, кг, не более | 255 |
| Средняя наработка на отказ, ч, не менее | 10000 |
| Средний срок службы, лет | 10 |
| Маркировка взрывозащиты | ЕхГЮсПАТ^ |
наносится на маркировочную табличку колонки фотографическим способом и на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Колонка (исполнение по заказу) | MZ6XXXLPG | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МТТКЛ 0215 МП | 1 экз. |
| Запасные части | - | По заказу |
| Раздаточный рукав | - | до 2 шт. (по заказу) |
осуществляется по документу МЦКЛ.0215.МП «ГСИ. Инструкция. Колонки сжиженного газа MZ6XXXLPG и MZ7XXXLPG». Методика поверки», утвержденному ЗАО КИП «МЦЭ»
23.05.2017 г.
Основные средства поверки:
- мерник металлический 2-го разряда по ГОСТ 8.510-2002, для сжиженных газов типа ММСГ-1, с номинальной вместимостью 10 дм3 (регистрационный номер 22482-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство, измерители объема, датчики импульсов и крышку электронно-вычислительного устройства Т20 и Т30, как показано на рисунках 4 - 5.
приведены в эксплуатационном документе.
ГОСТ 8.510-2002 ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости
Техническая документация фирмы «Scheidt & Bachmann TUBS d.o.o.», Хорватия
