| Номер в госреестре | 68288-17 |
| Наименование СИ | Теплосчетчики |
| Обозначение типа СИ | Пульс СТБ |
| Изготовитель | ООО "Аква-С", г.Реутов |
| Год регистрации | 2017 |
| Срок свидетельства | 10.08.2022 |
| МПИ (интервал между поверками) | 6 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Теплосчетчики Пульс СТБ (далее - теплосчетчик) предназначены для измерений:
- количества тепловой энергии, энергии охлаждения, тепловой мощности, объемного расхода (объема), температуры, разности температур теплоносителя в закрытых системах водяного теплоснабжения;
- объемного расхода (объема), температуры воды в системах горячего и холодного водоснабжения.
Принцип действия теплосчетчиков состоит в обработке вычислителем измерительных сигналов, поступающих от многоструйного крыльчатого датчика объемного расхода (далее -датчик объемного расхода), пары термопреобразователей сопротивления Pt1000 (далее - пары датчиков температуры), вычисления и отображения на индикаторном устройстве вычислителя (далее - индикаторное устройство) результатов измерений:
- суммарного с нарастающим итогом значения количества тепловой энергии, Г кал;
- суммарного с нарастающим итогом значения количества энергии охлаждения, Гкал;
- текущего значения тепловой мощности, кВт;
- текущих значений температуры и разности температур теплоносителя, °С;
- текущего значения объемного расхода теплоносителя, м3/ч;
- суммарного с нарастающим итогом значения объема теплоносителя, м3.
Теплосчетчики конструктивно выполнены в виде единых теплосчетчиков,
соответствующих классу 2 по ГОСТ Р ЕН 1431-1-2011.
В архиве энергонезависимой памяти теплосчетчика хранятся результаты измерений и диагностическая информация.
Емкость архива теплосчетчиков не менее: часового - 60 суток, суточного - 6 месяцев, месячного - 38 месяцев.
Теплосчетчики выпускаются в следующих модификациях:
Пульс СТБ
Х
( ) - не укомплектован выходным интерфейсом;
теплосчетчик
(И) - укомплектован выходным интерфейсом типа токовая петля по ГОСТ IEC 61107-2011;
(М) - укомплектованных выходным интерфейсом M-Bus; (М-RS-485) - укомплектован выходными интерфейсами M-Bus и RS-485

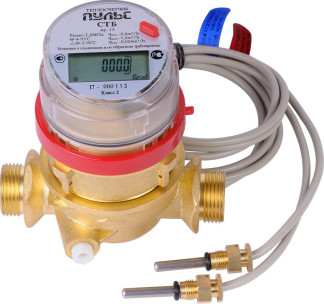

Общий вид теплосчетчиков представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
Теплосчетчики имеют встроенное программное обеспечение (ПО) ПУЛЬС СТБ, которое устанавливается (прошивается) в памяти вычислителя при изготовлении. В процессе эксплуатации ПО не может быть изменено, т.к. пользователь не имеет к нему доступа.
ПО предназначено для сбора, преобразования, обработки, отображения на индикаторном устройстве вычислителя и передачи во внешние измерительные системы результатов измерений и диагностической информации.
Нормирование метрологических характеристик теплосчетчиков проведено с учетом влияния ПО.
Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные ПО | Значение |
| Идентификационное наименование ПО | ПУЛЬС СТБ |
| Номер версии ПО, не ниже | 1.00 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | _* |
| Алгоритм вычисления цифрового идентификатора ПО | _* |
| * Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования. | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диаметр условного прохода (Ду), мм | 15 |
| Минимальный объемный расход, qmin (qi) , м3/ч | 0,012 |
| * 3 Максимальный объемный расход, qmax (qp) , м /ч | 0,6 |
| Предельный объемный расход , qs, м /ч | 1,2 |
| Диапазон измерений температуры теплоносителя, °С | от 4 до 95 |
| Диапазон измерений разности температур теплоносителя, °С | от 3 до 90 |
| Пределы допускаемой относительной погрешности измерений объемного расхода (объема) теплоносителя, % | ±(2+0,02-qp/q), но не более ±5 |
| Пределы допускаемой относительной погрешности измерения разности температур теплоносителя, % | ±(0,5+3 -Atmin/ At) |
| Пределы допускаемой абсолютной погрешности измерений температуры теплоносителя, °С | ±(0,6+0,004 t) |
| Пределы допускаемой относительной погрешности измерений количества тепловой энергии, % | ±(3+4- Atmin/ At+0,02 - qp/q) |
| Вес импульса, Гкал/имп | 0,001 |
| Пределы допускаемой относительно погрешности измерений текущего времени, % | ±0,05 |
| Максимальное рабочее избыточное давления теплоносителя, МПа | 1,6 |
| Максимальная потеря давления при qp, МПа | 0,025 |
| * Обозначение в соответствии с ГОСТ Р ЕН 1434-1-2011. * * З начение объемного расхода, при котором теплосчетчик функционирует в течение коротких промежутков времени (не более 1 ч в день и не более 200 ч в год). Примечание - Обозначения в таблице: q - измеренное значение объемного расхода теплоносителя, м3/ч; At - измеренное значение разности температур прямого и обратного потоков теплоносителя, °С; t - измеренное значение температуры прямого или обратного потоков теплоносителя, °С. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия окружающей среды | класс исполнения С по ГОСТ Р ЕН 1434-1-2011 |
| Напряжение элемента питания постоянного тока, В | 3,6 |
| Срок службы элемента питания, лет, не менее | 6 |
| Степень защиты по ГОСТ 14254-2015 | IP 65 |
| Расположение датчика объемного расхода | подающий или обратный трубопровод |
| Присоединительные размеры датчика объемного расхода, дюйм | G % - B |
| Г абаритные размеры (длина х ширина х высота), мм | 110 х 70 х 112 |
| Масса, кг, не более | 1,25 |
| Средний срок службы, лет | 12 |
| Средняя наработка на отказ, ч, не менее | 104000 |
наносится на теплосчетчик любым технологическим способом, обеспечивающим четкое изображение этого знака, его стойкость к внешним воздействующим факторам, а также сохраняемость, и на титульном листе руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность теплосчетчика
| Наименование | Обозначение | Количество | |
| Теплосчетчик | Пульс СТБ | 1 шт. | |
| Руководство по эксплуатации | РЭ 4218-004-61604290-2017 | 1 экз. | |
| Комплект монтажных частей и принадлежностей* | - | - | |
| * Модификация теплосчетчика и наличие комплекта монтажных определяется договором на поставку. | частей и принадлежностей | ||
осуществляется по документу РЭ 4218-004-61604290-2017 (раздел 5) «Теплосчетчики Пульс СТБ. Руководство по эксплуатации», утвержденному ЗАО КИП «МЦЭ» 24.04.2017 г.
Основные средства поверки:
- рабочий эталон 1-го разряда по ГОСТ 8.374-2013 (УП-65, регистрационный номер в Федеральном информационном фонде (рег. №) 27362-04);
- термостаты переливные прецизионные ТПП-1, рег. № 33744-07;
- рабочий эталон 3-го разряда по ГОСТ 8.558-2009 (термометр сопротивления платиновый вибропрочный ТСПВ-1, рег. № 50256-12);
- измеритель температуры многоканальный прецизионный МИТ 8-15, рег. № 19736-11. Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых теплосчетчиков с требуемой точностью.
Знак поверки наносится в руководство по эксплуатации и на пломбы теплосчетчика в соответствии с рисунком 2 и в бланк свидетельства о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.374-2013 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расхода (объема и массы) воды
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ Р ЕН 1434-1-2011 Теплосчетчики. Часть 1. Общие требования ТУ 4218-004-61604290-2016 Теплосчетчики Пульс СТБ. Технические условия
