| Номер в госреестре | 68291-17 |
| Наименование СИ | Трап-детекторы |
| Обозначение типа СИ | ТП03-16 (HH03-S1337) |
| Изготовитель | ООО "Телеком-прибор", г.Москва |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Трап-детекторы ТП03-16 (HH03-S1337) предназначены для измерений мощности и энергии лазерного излучения в составе эталонов единиц величин.
Принцип работы трап-детектора основан на преобразовании мощности (энергии) падающего излучения в электрический сигнал пропорциональный потоку излучения. Электрический сигнал с трап-детектора снимается с электрического разъема байонетной фиксации (BNC) при помощи измерительного прибора, типа вольтметра/нановольтметра.
Внутри цилиндрического корпуса трап-детектора ТП03-16 (HH03-S1337) располагаются три кремниевых фотодиода. Рабочая зона фотодиода 1 см2 (10*10 мм). Фотодиоды находятся в изделии и подключены параллельно. Детектор оснащён пластиковой защитной крышкой для входной апертуры. Крышка имеет окошко из стекла.
Фотодиоды в корпусе трап-детектора расположены таким образом, что лазерное излучение на первые два фотодиода падает под углом 450, а на третий фотодиод нормально его поверхности. Всего излучение отражается от 5-и поверхностей прежде, чем покинуть устройство. С целью устранения влияния поляризации излучения первые 2 фотодиода повернуты относительно друг друга на 900 и ТМ мода для первого детектора является ТЕ модой для второго. В результате почти все падающее излучение поглощается фотодиодами.

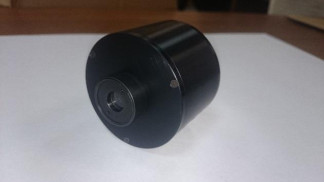

Внешний вид трап-детектора приведён на рисунке 1.
Места нанесения маркировки и знака поверки в виде наклейки представлены на рисунке 2.
Рисунок 2 - Места нанесения маркировки и знака поверки
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристик | Значение характеристик |
| Диапазон измерений мощности, Вт | от 110-6 до 110-3 |
| Спектральная чувствительность, мА/мВт | от 0,27 до 0,70 |
| Пределы допускаемой относительной погрешности измерений мощности, %, не более | ±0,3 |
Таблица 2 - Основные технические характеристики
| Наименование характеристик | Значение характеристик |
| Максимальная оптическая плотность мощности, мВт/см2 | 5 |
| Спектральный диапазон, нм | от 360 до 1100 |
| Активная площадка, мм2 | 54 |
| Масса, кг, не более | 0,2 |
| Г абаритные размеры: | |
| диаметр, мм | 60 |
| длина, мм | 48 |
| Рабочие условия эксплуатации: | |
| температура окружающего воздуха, °С | от + 15 до + 35 |
| относительная влажность воздуха, % | от 30 до 80 |
| атмосферное давление, кПа (мм рт.ст.) | 100±4 (750±30) |
наносится на титульный лист руководства по эксплуатации методом печати. Комплектность средства измерений
Таблица 3
| Наименование | Количество, шт |
| Трап-детектор ТП03-16 (HH03-S1337) | 1 |
| Руководство по эксплуатации | 1 |
| Методика поверки | 1 |
| Кейс для транспортирования и хранения | 1 |
осуществляется по документу МП 020.Ф2-17 «ГСИ. Трап-детекторы ТП03-16 (HH03-S1337). Методика поверки», утвержденному ФГУП «ВНИИОФИ» 24 апреля 2017 г.
Основные средства поверки:
- Государственный первичный эталон единицы средней мощности лазерного излучения ГЭТ 28-2016;
- Нановольтметр/микроомметр 34420A (регистрационный номер 47886-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к трап-детекторам ТП03-16 (HH03-S1337)
ГОСТ 8.275-2015 Государственная система обеспечения единства измерений. Г осударственная система обеспечения единства измерений. Г осударственная поверочная схема для средств измерений средней мощности лазерного излучения и энергии импульсного лазерного излучения в диапазоне длин волн от 0,3 до 12,0 мкм
| Зарегистрировано поверок | 10 |
| Поверителей | 1 |
| Актуальность данных | 17.09.2024 |
