| Номер в госреестре | 68292-17 |
| Наименование СИ | Калориметры дифференциальные сканирующие |
| Обозначение типа СИ | Discovery DSC 2500, Discovery DSC 250, Discovery DSC 25 |
| Изготовитель | "TA Instruments", США |
| Год регистрации | 2017 |
| Срок свидетельства | 10.08.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Калориметры дифференциальные сканирующие моделей Discovery DSC 2500, Discovery DSC 250, Discovery DSC 25 (далее калориметры), предназначены для измерений термодинамических характеристик (температура, удельная теплота фазовых переходов, удельная теплоемкость) твердых и порошкообразных материалов.
Принцип действия калориметра основан на регистрации во времени сигнала датчика, измеряющего разность тепловых потоков между 2-мя чашками, одна из которых заполнена образцом, при их одновременном регулируемом по скорости нагревании в печи до заданной температуры, контролируемой датчиком PT100. Интеграл от разности тепловых потоков по температуре в пересчете на единицу массы дает удельную теплоту фазового перехода.
Принцип измерения температуры фазовых переходов основан на определении на кривой «тепловой поток - температура» точки начала отклонения от монотонности, определяемой пересечением экстраполяции низкотемпературной ветви пика кривой с базовой линией.
Калориметры представляют собой моноблочный настольный лабораторный прибор.
Калориметры состоят из калориметрической ячейки, системы контроля температуры образца, системы контроля атмосферы образца, автоматической системы смены тиглей (опционально), управляющего блока с сенсорным экраном и автоматической системы управления на базе IBM совместимого компьютера.
Система контроля атмосферы образца представляет собой встроенное программно управляемое устройство подачи двух различных газов в калориметрическую ячейку с возможностью автоматического переключения и контроля расхода газов в процессе эксперимента.

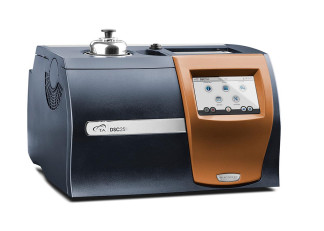

Измерение теплового потока в калориметрах проводится одновременно для исследуемого образца и образца сравнения. Калориметры оснащены специальной системой охлаждения печи, позволяющей проводить программное нагревание и охлаждение образцов с заданной скоростью. Общий вид калориметров изображен на Рисунках 1-3.
С точки зрения технической конструкции и состава встроенного ПО калориметры серии Discovery DSC 2500, DSC 250 и DSC 25 являются абсолютно идентичными. Различия заключаются в задействованных модулях встроенного ПО.
Управление процессом измерения и обработки выводимой информации в калориметре осуществляется IBM-совместимым персональным компьютером с помощью специального программного обеспечения (ПО). Программным образом осуществляется настройка калориметра, выбор режимов и установка параметров эксперимента, градуировка калориметра на основе измерения свойств стандартных образцов, оптимизация параметров, управление работой, обработка выходной информации, печать и запоминание результатов анализа. Калориметр использует двунаправленный интерфейс TCP/IP для управления и дистанционного диагностирования.
Автономное ПО калориметров предназначено для извлечения измерительных данных из нижнего уровня по стандартному протоколу на верхний для их визуализации, архивирования и дальнейшей обработки. Оно идентифицируется при включении прибора путем вывода на экран персонального компьютера наименования. Версия автономного ПО можно узнать, открыв панель менеджера уведомлений «Notification Manager», раздел «Application».
Защита автономного (внешнего) ПО обеспечивается средствами ОС Windows.
Идентификационные данные автономного программного обеспечения(ПО) приведены в таблице 1
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | TRIOS |
| Номер версии ПО (идентификационный номер ПО) | Не ниже 4.01 |
| Цифровой идентификатор ПО | 60DC4727 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 |
Нормирование метрологических характеристик проведено с учетом того, что программное обеспечение является неотъемлемой частью калориметра.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| Discovery DSC 2500 | Discovery DSC 250 | Discovery DSC 25 | |
| Диапазон показаний температур, °С | от -180 до +725 | от -180 до +725 | от -180 до +725 |
| Диапазон измерений температур, °С | от 30 до +725 | от 30 до +725 | от 30 до +725 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | ±0,8 | ±0,8 | ±0,8 |
| Диапазон измерений удельной теплоты, кДж/кг | от 10 до 1000 | от 10 до 1000 | от 10 до 1000 |
| Пределы допускаемой относительной погрешности измерений удельной теплоты, % | ±1,0 | ±1,0 | ±1,0 |
| Диапазон измерений удельной теплоемкости, Дж/(кгК) | от 150 до 2500 | от 150 до 2500 | от 150 до 2500 |
| Пределы допускаемой относительной погрешности измерений удельной теплоемкости, % | ±2,0 | ±2,0 | ±2,0 |
| Наименование характеристики | Значение | ||
| Напряжение питания, В | 100-240 | 100-240 | 100-240 |
| Частота питания, Гц | 47-63 | 47-63 | 47-63 |
| Потребляемая мощность, кВ-А | 1,44 | 1,44 | 1,44 |
| Масса, кг, не более | 32 | 32 | 32 |
| Габаритные размеры основного блока, мм, не более Г лубина | 510 | 510 | 510 |
| Ширина | 530 | 530 | 530 |
| Высота | 530 | 530 | 530 |
| Средний срок службы, лет | 8 | 8 | 8 |
| Условия эксплуатации: - температура окружающего воздуха, °С | от +15 до +30 | от +15 до +30 | от +15 до+ 30 |
| - атмосферное давление, кПа | от 84 до 106,7 | от 84 до 106,7 | от 84 до 106,7 |
| - относительная влажность , % | от 5 до 80 | от 5 до 80 | от 5 до 80 |
наносится на титульный лист руководства по эксплуатации типографским способом и на правую боковую поверхность прибора в виде наклейки с изображением знака.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Калориметр дифференциальный сканирующий | Discovery DSC 2500, Discovery DSC 250, Discovery DSC 25 | 1 шт |
| Руководство по эксплуатации | 1 шт | |
| Методика поверки | МП 2413-0046-2017 «Калориметры дифференциальные сканирующие моделей Discovery DSC 2500, Discovery DSC 250, Discovery DSC 25 . Методика поверки» | 1 шт |
осуществляется по документу МП 2413-0046-2017 «Калориметры дифференциальные сканирующие моделей Discovery DSC 2500, Discovery DSC 250, Discovery DSC 25 . Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 15 мая 2017 г.
Основные средства поверки:
- Мегаомметр М4100/1 (Регистрационный № 57409-14)
- Стандартные образцы температур и теплот фазовых переходов ГСО 2312-82 / 2316-82
- Стандартные образцы термодинамических свойств ГСО 149-86 -корунд
- Весы неавтоматического действия 2 класс точности по ГОСТ OIML R 76-1-2011. Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.141-75 ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений удельной теплоемкости твердых тел в диапазоне температур от 273,15 до 700 К
ГОСТ Р 8.872-2014 ГСИ. Государственная поверочная схема для средств измерений удельной энтальпии и удельной теплоемкости твердых тел в диапазоне температуры от 700 до 1800 К Техническая документация фирмы «TA Instruments», США
