| Номер в госреестре | 68293-17 |
| Наименование СИ | Приемники оптического излучения |
| Обозначение типа СИ | ПОИ-8, ПОИ-9 |
| Изготовитель | ФГУП "ВНИИ оптико-физических измерений" (ВНИИОФИ), г.Москва |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Приемники оптического излучения ПОИ-8, ПОИ-9 предназначены для измерений мощности и энергии лазерного излучения в составе эталонов единиц величин.
Принцип действия приемников основан на преобразовании мощности (энергии) падающего излучения на приемный конус в электрический сигнал, пропорциональный потоку излучения. Полученный на выводах полостного приемника электрический сигнал регистрируется цифровым вольтметром, имеющим разрешение не хуже 10 В.
В качестве приёмного элемента в приемниках оптического излучения ПОИ-8 и ПОИ-9 применён полый медный конус. Входной диаметр приёмного конуса равен 12 мм, перед основанием конуса расположена входная диафрагма диаметром 10 мм, расстояние между входной диафрагмой и основанием конуса не более 3 мм. Нагрев приёмного конуса от измеряемого оптического излучения регистрируется термобатареей. На наружной поверхности приёмного конуса расположена обмотка нагревателя, используемая для независимой калибровки по энергии одиночного электрического импульса или по электрической мощности.
Потенциальные и токовые выводы обмотки замещения имеют совершенно одинаковое исполнение и являются взаимозаменяемыми.
В качестве нагревателя применён провод марки ПЭВНХ.
От нагревателя до коммутационной колодки использован медный провод марки ПЭЛШ 0 0,15 ГОСТ 324-52. Длина провода 6 см, расчётное сопротивление 910-2 Ом.
Приемники оптического излучения выпускаются в следующих модификациях: ПОИ-8, ПОИ-9, которые отличаются друг от друга тем, что в ПОИ-8 нагрев приёмного конуса от измеряемого оптического излучения регистрируется термобатареей, термопары которой выполнены из тройных сплавов BiTeSb, а в ПОИ-9 термопары выполнены из меди-константана.

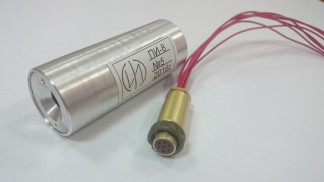

Внешний вид приёмников оптического излучения приведён на рисунке 1.
Места нанесения маркировки и знака поверки в виде наклейки представлены на рисунке 2.
Рисунок 2 - Места нанесения маркировки и знака поверки
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристик | Значение характеристик |
| Диапазон рабочих значений мощности лазерного излучения, Вт | от 110'4 до 1,0 |
| Диапазон рабочих значений энергии лазерного излучения, Дж | от 110-4 до 1,0 |
| Номинальное значение коэффициента преобразования, В/Вт ПОИ-8 ПОИ-9 | от 0,12 до 0,16 от 0,15 до 0,18 |
| Номинальное значение коэффициента преобразования, В/Дж ПОИ-8 ПОИ-9 | от 0,029 до 0,033 от 0,034 до 0,040 |
| Пределы допускаемой относительной погрешности измерения напряжения, %, не более | 1,0 |
Таблица 2 - Основные технические характеристики
| Наименование характеристик | Значение характеристик |
| Фиксированные длины волн, мкм | 0,532; 1,064 |
| Диапазон длительности импульсов ПОИ-9 ПИ-9 №07, с | от 1 • 10-12 до 1,0 |
| Диаметры пучков лазерного излучения, мм | от 3 до 8 |
| Максимальная оптическая плотность мощности, Вт/см2 | 108 |
| Постоянная времени, с | 17 ±1 |
| Масса, кг, не более | 0,130 |
| Диаметр входной диафрагмы, мм | 10 |
| Г абаритные размеры: | |
| диаметр, мм | 32 |
| длина без разъема, мм | 80 |
| Рабочие условия эксплуатации: | |
| температура окружающего воздуха, °С | от + 15 до + 35 |
| относительная влажность воздуха, % | от 30 до 80 |
| атмосферное давление, кПа (мм рт.ст.) | 100±4 (750±30) |
наносится на титульный лист руководства по эксплуатации методом печати.
Таблица 2
| Наименование | Количество, шт. |
| Приемник оптического излучения ПОИ-8 | 1 |
| Приемник оптического излучения ПОИ-9 | 1 |
| Разъем | 2 |
| У паковочная коробка | 1 |
| Кабель | 2 |
| Руководство по эксплуатации КВФШ.201119.034 | 1 |
| Методика поверки МП 021.Ф2-17 | 1 |
осуществляется по документу МП 021.Ф2-17 «ГСИ. Приемники оптического излучения ПОИ-8, ПОИ-9. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 24 апреля 2017 г.
Основные средства поверки:
- Государственный вторичный эталон единиц средней мощности и энергии лазерного излучения в диапазоне длин волн от 0,3 до 12,0 мкм 2.1.ZZA.0060.2015;
- Нановольтметр/микроомметр 34420A (регистрационный номер 47886-11). Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на средство измерений как показано на рисунке 2.
приведены в эксплуатационном документе.
ГОСТ 8.275-2015 «Государственная система обеспечения единства измерений. Г осударственная система обеспечения единства измерений. Г осударственная поверочная схема для средств измерений средней мощности лазерного излучения и энергии импульсного лазерного излучения в диапазоне длин волн от 0,3 до 12,0 мкм».
