Рабочий эталон единицы длины волны для волоконно-оптических систем передачи информации РЭДВ, 68295-17

Назначение

Рабочий эталон единицы длины волны для волоконно-оптических систем передачи информации РЭДВ (далее по тексту - эталон) предназначен для воспроизведения и передачи единицы длины волны оптического излучения, калибровки и поверки анализаторов оптического спектра по шкалам длин волн и мощности, используемых для контроля работы волоконно-оптических систем передачи информации (ВОСП) со спектральным уплотнением.

Описание

Принцип действия эталона основан на воспроизведении единицы длины волны с помо-

12 12    13

щью узких резонансных линий поглощения газов HF, HC N, C O и C O.

В состав эталона входят лазерные источники излучения и источники излучения на основе суперлюминесцентного диода (СЛД) и четырех газонаполненных кювет с газами HF, HC12N, C12O и C13O.

Поверка и калибровка анализаторов оптического спектра при помощи эталона осуществляется по шкале длин волны по линиям поглощения газов (в диапазоне 1260 - 1340, 1520 - 1630 нм), а по шкале оптической мощности - с помощью опорных лазерных источников с длинами волн в окрестностях 1310, 1550 нм.

Конструктивно эталон выполнен в алюминиевом корпусе настольно-переносного типа. Эталон оборудован оптическими разъемами типа FC/АРС для соединения с поверяемым средством измерения.

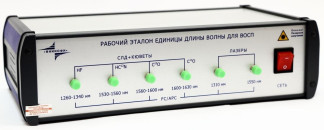

Общий вид эталона, схема пломбировки от несанкционированного доступа и обозначение места нанесения знака поверки представлены на рисунке 1.

место

пломбирования

Таблица 1 - Метрологические характеристики

Таблица 2 - Технические характеристики

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации печатным способом и в виде наклейки на боковую панель корпуса эталона.

Таблица 3- Комплектность средства измерений

Поверка

осуществляется по документу МП 018.Ф3-17 «Рабочий эталон единицы длины волны для волоконнооптических систем передачи информации РЭДВ. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 15.03.2017 г.

Основные средства поверки:

1    Государственный первичный специальный эталон единиц длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны оптического излучения для волоконно-оптических систем связи и передачи информации ГЭТ 170- 2011. Комплекс средств измерений для воспроизведения и передачи единицы длины волны в ВОСП.

Основные метрологические характеристики:

Диапазон длин волн: от 600 до 1700 нм.

Среднее квадратическое отклонение результата измерений: 5,31 •Ю-9 мкм. Неисключенная систематическая погрешность: 1,17^10 мкм.

2    Государственный рабочий эталон единицы средней мощности оптического излучения

11 2

в волоконно-оптических системах передачи в диапазоне от 10 до 10 Вт на длинах волн от 500 до 1700 нм по ГОСТ 8.585-2013

Основные метрологические характеристики:

11 2

Диапазон измеряемой средней мощности оптического излучения от 10 до 10 Вт.

Длины волн градуировки измерителя мощности (длины волн излучения источников),

фиксированные в диапазонах: 632,8 нм; 840 - 860 нм; 1064 нм; 1300 - 1320 нм; 1540 - 1560 нм;

1485 - 1495 нм; 1620 -1630 нм.

Пределы допускаемой относительной погрешности измерений средней мощности

-11 -3

оптического излучения на длинах волн градуировки: в диапазоне от 10 до 2 • 10 включи-

3    2

тельно ± 2,5 %; в диапазоне от 2 • 10 до 10 Вт включительно ± 3,5 %.

Пределы допускаемой относительной погрешности измерений средней мощности оптического излучения в рабочем спектральном диапазоне ± 5 %.

Рабочий диапазон длин волн спектральной установки 500 - 1700 нм.

Пределы допускаемой относительной погрешности измерений относительной спектральной характеристики опорного приёмника ± 5 %.

Пределы допускаемой абсолютной погрешности градуировки монохроматора по шкале длин волн ± 1 нм.

Регистрационный номер в Федеральном информационном фонде: 3.1.ZZA.0029.2015. Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на боковую панель корпуса эталона.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы, устанавливающие требования к рабочему эталону единицы длины волны для волоконно-оптических систем связи и передачи информации РЭДВ

ГОСТ 8.585-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны оптического излучения для волоконно-оптических систем связи и передачи информации.
