| Номер в госреестре | 68296-17 |
| Наименование СИ | Установки для поверки систем лазерной центровки |
| Обозначение типа СИ | PRUFTECHNIK |
| Изготовитель | "Pruftechnik", Германия |
| Год регистрации | 2017 |
| Срок свидетельства | 10.08.2022 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Установки для поверки систем лазерной центровки PRUFTECHNIK (далее по тексту -установки) предназначены для поверки и калибровки систем лазерной центровки PRUFTECHNIK.
Принцип действия установок модификаций CALI-CHEK F и CALI-CHEK T заключается в контролируемом перемещении подвижной части относительно неподвижной части. У установок, имеющих встроенный угломер (модификации CALI-CHEK F и CALI-CHEK Ti) принцип действия основан также на вращении подвижной части с шагом 15°.
Установки для поверки систем лазерной центровки PRUFTECHNIK представляют собой механические устройства, предназначенные для поверки и калибровки систем лазерной центровки PRUFTECHNIK. На установки монтируется система лазерной центровки PRUFTECHNIK, которая предварительно подключается к персональному компьютеру (ПК), после этого проводится процедура поверки/калибровки системы лазерной центровки PRUFTECHNIK согласно соответствующей методике.
В зависимости от назначения установки выпускаются в следующих модификациях: CALI-CHEK F, CALI-CHEK T и CALI-CHEK Ti. Данные модификации различаются по типу совместимых систем лазерной центровки, измерительным диапазонам и проверяемым параметрам.

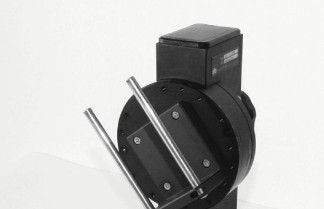

Модификация CALI-CHEK F (рисунок 1) предназначена для проверки параметров сенсоров, обладающих как одной, так и двумя измерительными плоскостями. Данная модификация состоит из квадратного металлического основания, на которое установлена подвижная площадка, а также вертикальная стойка со встроенным угломером.
Модификация CALI-CHEK T (рисунок 2) предназначена для проверки параметров сенсоров, обладающих только одной измерительной плоскостью. Данная модификация состоит из деревянного основания, на которое установлена V-образная металлическая основа с подвижной прямоугольной площадкой.
Модификация CALI-CHEK Ti (рисунок 3) является упрощенной версией установки CALI-CHEK F и позволяет проверять только угловые параметры сенсоров, обладающих как одной, так и двумя измерительными плоскостями. Данная модификация состоит из квадратного металлического основания с вертикальной стойкой, в которую встроен угломер.
Положение и уровень установок устанавливаются при помощи регулируемых ножек у основания.
Опломбирование установок от несанкционированного доступа не предусмотрено.
Шт
отсутствует.
Таблица 1 - Метрологические и технические характеристики CALI-CHEK F
| Характеристика | CALI-CHEK F |
| Отклонение от плоскостности E2, E3, E4, мм | 0,005 |
| Суммарное отклонение от плоскостности E1, мм | 0,01 |
| Отклонение от прямолинейности L1, L2, L3, мм | 0,01 |
| Суммарное отклонение от прямолинейности L4, мм | 0,015 |
| Отклонение от перпендикулярности W1 | ±0°6'55" |
| Отклонение от перпендикулярности W2 | ±0°5'20" |
| Допускаемое отклонение угла от номинального значения, ' | ±15 |
| Габаритные размеры, мм, не более: - длина - ширина - высота | 255 218 421 |
| Масса, кг, не более | 13,5 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, % | от +18 до +22 от 40 до 80 |
Таблица 2 - Метрологические и технические характеристики CALI-CHEK T
| Характеристика | CALI-CHEK T |
| Отклонение от плоскостности II, III, мм | 0,02 |
| Суммарное отклонение от плоскостности I, мм | 0,02 |
| Допускаемое отклонение от параллельности, между стойками IV и V, ° | ±0,015 |
| Габаритные размеры, мм, не более: - длина - ширина - высота | 345 240 240 |
| Масса, кг, не более | 14 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, % | от +18 до +22 от 40 до 80 |
| Характеристика | CALI-CHEK Ti |
| Допускаемое отклонение угла между отверстиями от номинального значения, ' | ±15 |
| Габаритные размеры, мм, не более: - длина - ширина - высота | 218 193 289 |
| Масса, кг, не более | 4,5 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, % | от +18 до +22 от 40 до 80 |
наносят на титульный лист паспорта установок типографским способом, а так же на основание методом наклейки.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Кол-во |
| Установка для поверки систем лазерной центровки PRUFTECHNIK | Модификация установки в соответствии с заказом | 1 шт. |
| Меры длины концевые плоскопараллельные | Опционально | 1 компл. |
| Паспорт | 1 экз. | |
| Методика поверки | МП № 203-29-2016 | 1 экз. |
осуществляется по документу МП № 203-29-2016 «Установки для поверки систем лазерной центровки PRUFTECHNIK. Методика поверки», утвержденному ФГУП «ВНИИМС» 2 ноября 2016 г. Основные средства поверки:
- машина трехкоординатная измерительная UPMC CARAT 850 (рег. № 16579-02); Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Техническая документация фирмы-изготовителя
