| Номер в госреестре | 68299-17 |
| Наименование СИ | Счетчики газа ультразвуковые с коррекцией |
| Обозначение типа СИ | АЛЬФА Т |
| Изготовитель | АО "Газдевайс", пос.совхоза им.Ленина |
| Год регистрации | 2017 |
| Срок свидетельства | 10.08.2022 |
| МПИ (интервал между поверками) | 10 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счётчики газа ультразвуковые с коррекцией АЛЬФА Т (далее счётчики) предназначены для измерений объёма природного газа по ГОСТ 5542-2014 в газопроводе низкого давления, с приведением измеренного объёма газа к стандартным условиям по температуре плюс 20 °С согласно ГОСТ 2939-63.
Принцип действия счетчика основан на поочередном излучении и приеме двумя электроакустическими преобразователями ультразвуковых сигналов и измерении времени их распространения в измерительном участке счетчика по потоку газа и против него. Разность времен распространения по и против потока используется для вычисления расхода и объема газа. При этом информация о потребленном объеме газа индицируется на ЖКИ.
Счётчики имеют моноблочную конструкцию, и состоят из первичного преобразователя, электронного модуля с жидкокристаллическим индикатором (ЖКИ) и автономным источником питания, преобразователя температуры, радиомодуля 433 МГц с автономным источником питания (для исполнения АЛЬФА T/R).
Первичный преобразователь имеет корпус, который состоит из герметично соединенных, изготовленных из алюминиевого сплава основания и крышки, образующих измерительный участок. В корпусе первичного преобразователя на входе и выходе измерительного участка установлены два электроакустических преобразователя. Преобразователь температуры встроен в крышку корпуса. На корпусе первичного преобразователя установлены электронный модуль с ЖКИ, радиомодуль, автономные источники питания, которые закрыты пластмассовой лицевой панелью с защитным стеклом, под которым расположена маркировочная табличка.
Счетчик имеет входной патрубок с накидной гайкой и выходной патрубок с резьбой для монтажа в газопровод.
Общий вид счётчика приведен на рисунке 1.
Счетчики опломбированы пломбой с нанесением знака поверки способом давления на специальную мастику в соответствии с конструкторской документацией. После калибровки и поверки пломба устанавливается на крепежном винте пластмассовой крышки счетчика, с целью предохранения ультразвукового преобразователя расхода от несанкционированного доступа. Место пломбирования и нанесения знака поверки показано на рисунке 3.
Для приведения объёмного расхода и объёма газа при рабочих условиях к стандартным используются теплофизические характеристики и физико-химические параметры газа в соответствии с ГОСТ 8.611-2013
В зависимости от расхода газа счетчики выпускаются типоразмеров G1,6; G2,5 и имеют следующие исполнения:
- АЛЬФА Т;
- АЛЬФА Т/R (имеет дополнительно радиомодуль 433 МГц).
Электронный модуль выполняет следующие функции:
- попеременная подача на каждый электроакустический преобразователь за один цикл измерения сигнала возбуждения;
- измерение разницы времен прохождения в ультразвуковом преобразователе расхода ультразвукового сигнала по и против потока;
- вычисление прошедшего через счётчик объёма газа;
- приведение измеренного объёма газа к стандартным условиям по температуре;
- отображение на ЖКИ суммарного приведённого объёма прошедшего газа, значения температуры газа и служебной информации.
Электронный модуль отображает на ЖКИ следующие параметры:
- суммарный объем газа, м3, прошедшего через счетчик и автоматически приведенного к стандартным условиям по температуре;
- текущее значение температуры газа, °С;
- неисправность преобразователя температуры;
- заводской номер;
- разряд батареи;
- неисправность электроакустических преобразователей;
- время наработки счётчика, ч;
- время нахождения счётчика в неисправном состоянии, ч;
- идентификационное наименование программного обеспечения;
- номер версии программного обеспечения;
- цифровой идентификатор программного обеспечения (контрольная сумма);
- измеренный объем газа, м , в режиме калибровки с увеличенным количеством цифр после десятичного знака.
Счетчик АЛЬФА Т/R обеспечивает дистанционное считывание по радиоканалу 433 МГц следующих параметров:
- суммарного объема газа, м3, прошедшего через счетчик и автоматически приведенного к стандартным условиям по температуре;
- температуры газа, °С;
- напряжения встроенного источника питания, В;
- заводского номера;
- времени наработки счётчика, ч;
- времени нахождения счётчика в неисправном состоянии, ч;
- номера версии программного обеспечения;
- времени активной работы радиомодуля 433 МГц.
Счетчик АЛЬФА Т/R имеет архивную базу, содержащую:
- часовой архив за сутки;
- суточный архив (не менее 1100 записей);
- архив состояния счетчика (не менее 64 записей о проведенных операциях, приема и передачи данных, изменении настроечных параметров, появлении нештатных ситуаций).
Электропитание счётчиков осуществляется от встроенных элементов питания номинальным напряжением 3,6 В и начальной ёмкостью не менее 3,8 А-ч.

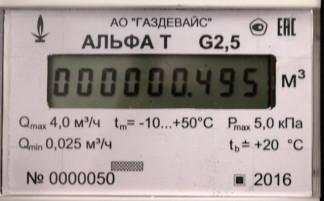

Рисунок 1 - Общий вид счетчика газа Рисунок 3 - Место пломбирования и нанесения знака поверки
Программное обеспечение (далее ПО) счетчиков является встроенным.
ПО выполняет функции измерений объема газа, приведения измеренного объема газа к стандартным условиям по температуре, отображения информации на ЖКИ об объеме израсходованного газа, состояния элемента питания, управления дистанционной передачей информации в газоснабжающую организацию и автоматической выдачи данных в режиме калибровки и поверки.
Программное обеспечение является метрологически значимым. Файл программного обеспечения однократно записывается в постоянную память микроконтроллера счетчика при производстве. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств. Энергонезависимая память микроконтроллера обеспечивает аппаратную защиту от считывания ПО или его части с целью копирования или внесения изменений.
Программное обеспечение защищено от вмешательств извне разработкой собственного протокола обмена по радиоканалу 433 МГц взаимодействующим с другими программами. Также невозможно исказить значения измеренных данных, хранящихся в памяти счетчика, с помощью команд и данных, вводимых через интерфейс пользователя.
Конструкция счетчиков исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию, и обеспечивается ограничением доступа к служебному разъему платы вычислителя путем пломбирования корпуса счетчика.
Идентификационные данные счетчиков приведены в таблице 1.
| Идентификационные данные (признаки) | Значение | |
| АЛЬФА Т | АЛЬФА Т/R | |
| Идентификационное наименование ПО | ALFA t | ALFA tr |
| Номер версии (идентификационный номер) ПО | 3.15 | 3.17 |
| Цифровой идентификатор ПО (контрольная сумма) | F763 | A0b4 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню "высокий" согласно Р 50.2.077-2014
Таблица 2
| Наименование параметра | Типоразмер счётчика | |
| G1,6 | G2,5 | |
| Максимальный расход Qm^, м3/ч | 2,5 | 4,0 |
| Номинальный расход Q^, м3/ч | 1,6 | 2,5 |
| Минимальный расход QM, м3/ч | 0,016 | 0,025 |
| Порог чувствительности, м3/ч, не более | 0,006Q™ м | 0,004^ом |
| Допускаемая потеря давления при Q^^, Па, не более | 200 | 400 |
| Максимальное избыточное рабочее давление, кПа | 5 | |
| Пределы допускаемой относительной погрешности измерений объема газа, приведенного к стандартным условиям, в диапазоне температуры рабочей среды, в диапазоне расходов, %: - от ^^мин до 0,1^ом - от 0,^ном до Qмакс включительно | ±3,0 ±1,5 | |
| Пределы абсолютной погрешности встроенного преобразователя температуры в диапазоне температур рабочей среды, °С, не более | ±0,5 | |
| Ёмкость отсчётного устройства, м3 | 999999,999 | |
| Цена наименьшего разряда индикатора при индикации израсходованного объёма газа в режимах работы, м3: - эксплуатационном - служебном | 0,001 0,00001 | |
| Диапазон температуры окружающей среды, °С | от -10 до +50 | |
| Диапазон температуры рабочей среды, °С | от -10 до +50 | |
| Напряжение источника питания, В | от 3,0 до 3,6 | |
| Параметры информационного радиоканала: - полоса рабочих частот, МГц - выходная мощность, дБм (мВт) | от 433,05 до 434,79 5 (3,16) | |
| Габаритные размеры, мм, не более: - высота - ширина - глубина | 203 95 38 | |
| Присоединительные размеры счётчика: - размеры резьбы накидной гайки входного штуцера - размеры наружной резьбы выходного штуцера | ^/2-В ^/2-В | |
| Масса счетчика (с радиомодулем), кг, не более | 0,4 | |
| Средняя наработка на отказ, ч, не менее | 100000 | |
| Срок службы, лет, не менее | 20 | |
наносится на лицевую панель счетчиков и на титульный лист паспорта и руководства по эксплуатации методом печати.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Счетчик | ГЮНК.407251.002 | 1 шт. |
| Паспорт | ГЮНК.407251.002 ПС | 1 шт. |
| Заглушка | ГЮНК.725112.003 | 1 шт. |
| Заглушка | ГЮНК.725222.001 | 1 шт. |
| У паковка индивидуальная | ГЮНК. 407925.009 | 1 шт. |
| Руководство по эксплуатации | ГЮНК.407251.002 РЭ | 1 экз. на партию |
| Методика поверки | МП 208-025-2017 | 1 экз. на партию |
осуществляется по документу МП 208-025-2017 «ГСИ. Счётчики газа ультразвуковые с коррекцией АЛЬФА T. Методика поверки», утверждённому ФГУП «ВНИИМС» 09.06.2017.
- рабочий эталон единицы объема газа 1 разряда по ГОСТ Р 8.618-2014 в диапазоне значений расхода газа, соответствующего диапазону расхода поверяемого счетчика газа ультразвукового с коррекцией АЛЬФА T, с пределами допускаемой относительной погрешности ±0,5 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в раздел «Сведения о поверке» паспорта, а также на пломбу в соответствии с рисунком 3.
приведены в эксплуатационном документе.
ГОСТ Р 8.618-2014 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа
ТУ 4213-015-45737844-16 Счетчики газа ультразвуковые с коррекцией АЛЬФА Т. Технические условия
