| Номер в госреестре | 68300-17 |
| Наименование СИ | Установки автоматические компьютеризированные |
| Обозначение типа СИ | REMAGRAPH C-500 |
| Изготовитель | "Magnet-Physik Dr. Steingroever GmbH", Германия |
| Год регистрации | 2017 |
| Срок свидетельства | 10.08.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установки автоматические компьютеризированные REMAGRAPH C - 500 (далее - гистерезисограф) предназначены для измерений магнитных свойств магнитомягких материалов различной формы в (квази)-статических магнитных полях.
Принцип действия гистерезисографов основан на перемагничивании образца по петле гистерезиса медленноменяющимся (квазистатическим) однородным магнитным полем в замкнутой магнитной цепи. Контролируемый образец изделия (далее - образец) помещается между сменными полюсными наконечниками измерительного ярма электромагнита так, чтобы образовалась замкнутая магнитная цепь. Вокруг образца располагаются измерительные катушки индукции и поля, подсоединенные к двум флюксметрам.

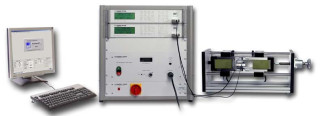

Г истерезисограф состоит из блока сетевого питания, источника питания и двух флюкс-метров EF 5, встроенных в единый корпус, измерительного ярма, сменных полюсных наконечников, измерительных катушек, соединительной коробки для измерения кольцевых образцов, персонального компьютера и соединительных кабелей. Общий вид гистерезисографа представлен на рисунке 1.
Управление процессом измерений и обработки информации осуществляется с помощью специализированного пакета программного обеспечения (далее - ПО) сбора данных Rema. Результаты измерений запоминаются в виде графиков или таблиц в формате *.dat и при необходимости могут быть распечатаны.
ПО установлено на персональном компьютере, входящего в комплект поставки гистерезисографа. Разработчиком предоставляется резервная копия программы на случай необходимости выполнения новой установки на DVD - диске.
Уровень защиты ПО гистерезисографов от непреднамеренных и преднамеренных изменений «Средний» в соответствии с Р 50.2.077 - 2014.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Rema |
| Номер версии (идентификационный номер) ПО | не ниже 7 |
| Цифровой идентификатор ПО | BF5D8F5BA9D45113E89F65A6035FAE2A по файлу Rema.ехе |
| Алгоритм вычисления цифрового идентификатора ПО | MD 5 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Максимальная напряженность магнитного поля, кА/м, не более | 55,0 |
| Пределы допускаемой относительной погрешности измерений максимальной напряженности постоянного магнитного поля, % | ±2,0 |
| Диапазон измерений магнитного потока, мВб | от 0,1 до 100,0 |
| Пределы допускаемой относительной погрешности измерений магнитного потока, % | ±0,5 |
| Компенсация измерительных катушек, Вб, не более (при изменении индукции магнитного поля на 0,1 Тл) | 110-5 |
| Пределы допускаемой случайной составляющей относительной погрешности измерений, %: - максимальной магнитной индукции Bmax - коэрцитивной силы по индукции Hc - остаточной магнитной индукции Br - максимальной относительной магнитной проницаемости ц | ±2,0 ±1,5 ±1,2 ±3,0 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | |
| Корпус | Ярмо | |
| Г абаритные размеры, мм, не более | ||
| - высота | 600 | 255 |
| - ширина | 560 | 480 |
| - длина | 600 | 310 |
| Масса, кг, не более | 90 | 18 |
| Параметры электрического питания: | ||
| - напряжение переменного тока, В | 220±22 | |
| - частота переменного поля, Гц | от 50 до 60 | |
| Условия эксплуатации: | ||
| - температура окружающей среды, °С | от +15 до +30 | |
| - относительная влажность, %, | от 5 до 85 | |
| - атмосферное давление, кПа | от 86 до 106 | |
наносится на инструкцию по эксплуатации методом наклейки, типографским способом или иным способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Кол-во, шт. |
| Установка автоматическая компьютеризированная REMAGRAPH C-500: - корпус (блок сетевого питания, источника питания и два флюксметра электронных EF 5) - измерительное ярмо со сменные полюсные наконечники - компенсационная измерительная катушка с круглым сечением* - компенсационная измерительная катушка с плоским сечением* - измерительная потенциальная катушка * - соединительное устройство для измерения кольцевых образцов* - персональный компьютер* - соединительные кабели | REMAGRAPH C-500 MJR 5 JRR JRF PS-R-40/58 ПК | 1 1 1 1 1 1 1 1 |
| Инструкция по эксплуатации | ИЭ | 1 |
| Инструкция по эксплуатации программного обеспечения | ИЭ Rema | 1 |
| ГСИ. Автоматические компьютеризированные установки Remagraph C-500. Методика поверки | МП 30-261-2017 | 1 |
| Описание типа | ОТ | 1 |
| * количество определяется требованиями заказчика | ||
осуществляется по документу МП 30-261-2017 «ГСИ. Установки автоматические компьютеризированные REMAGRAPH C-500. Методика поверки», утвержденному ФГУП «УНИИМ» 30.05.2017 г.
Основные средства поверки:
- рабочий эталон 3-го разряда согласно Приказу Росстандарта от 15.02.2016 г. № 146 - катушки электрического сопротивления Р321 с номинальным значением 0,1 и 1,0 Ом, рег.№1162-58;
- рабочий эталон 2-го разряда по ГОСТ 8.030-2013 - катушки взаимной индуктивности Р-536 с номинальным значением 0,01 и 0,001 Вб/А, рег. №1269-59;
- рабочий эталон 2-го разряда по ГОСТ 8.030-2013 - измеритель магнитной индукции Ш1-9, рег.№ 9335-83;
- мера взаимной индуктивности образцовая Р5009, рег. № 3900-73;
- флюксметр электронный EF5, рег. № 60133-15;
- тесламетр ТХ-4/1, рег. № 27495-04;
- вольтметр универсальный GDM - 8246, рег.№ 34295-07.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик гистерезисографов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.377-80 ГСИ. Материалы магнитомягкие. Методика выполнения измерений при определении статических магнитных характеристик
Техническая документация фирмы Magnet-Physik Dr. Steingroever GmbH
