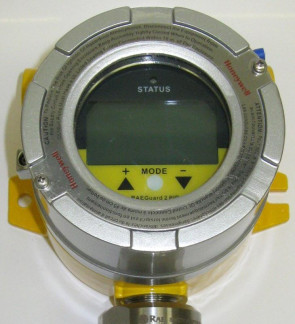

Газоанализаторы стационарные фотоионизационные RAEGuard 2 PID, 68306-17

Модель газоанализатора

Диапазон показаний объемной доли, млн-1

Цена единицы младшего разряда (ЕМР) индикации определяемого компонента, объемная доля, млн-1

FGM-2001

От 0 до 100

0,01

FGM-2002

От 0 до 1000

0,1

FGM-2004

От 0 до 1000

1

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

RAEGuard 2 PID firmware

Номер версии (идентификационный номер) ПО

V2.00

Примечание - номер версии ПО должен быть не ниже указанного в таблице.

Определяемый

компонент

ПДК р.з., -1

млн (мг/м3) 2)

Модель

газоана

лизатора

Диапазон

измере

ний,

-1

млн

Участок диапазона измерений, в котором нормированы пределы допускаемой основной погрешности, млн-1

Пределы допускаемой основной погрешности 1), %

приведен

ной

относи

тельной

1,2-диметилбензол

34 (150)

FGM-

От 0 до

от 0 до 30

±15

-

(o-C8H10), ортокси

2001

100

включ.

лол

св. 30 до 100

-

±15

FGM-

От 0 до

от 0 до 30

±15

-

2002

1000

включ.

св. 30 до

-

±15

1000

1,3-бутадиен (ди

44 (100)

FGM-

От 0 до

от 0 до 50

±15

-

винил) (C4H6)

2001

100

включ.

св. 50 до 100

-

±15

FGM-

От 0 до

от 0 до 50

±15

-

2002

250

включ.

св. 50 до 250

-

±15

1,3-диметилбензол

34 (150)

FGM-

От 0 до

от 0 до 30

±15

-

(m-C8H10), метак

2001

100

включ.

силол

св. 30 до 100

-

±15

FGM-

От 0 до

от 0 до 30

±15

-

2002

1000

включ.

св. 30 до

-

±15

1000

1,4-диметилбензол

34 (150)

FGM-

От 0 до

от 0 до 30

±15

-

(p-C8H10), паракси

2001

100

включ.

лол

св. 30 до 100

-

±15

FGM-

От 0 до

от 0 до 30

±15

-

2002

1000

включ.

св. 30 до

-

±15

1000

Определяемый

компонент

ПДК р.з., -1

млн (мг/м3) 2)

Модель

газоана

лизатора

Диапазон

измере

ний,

-1

млн

Участок диапазона измерений, в котором нормированы пределы допускаемой основной погрешности, млн-1

Пределы допускаемой основной погрешности 1), %

приведен

ной

относи

тельной

1-бутанол

9 (30)

FGM-

От 0 до

от 0 до 9

±15

-

(C4H9OH)

2001,

50

включ.

FGM-

св. 9 до 50

-

±15

2002

1-пропанол

12 (30)

FGM-

От 0 до

от 0 до 10

±15

-

(C3H7OH)

2001,

100

включ.

FGM-

св. 10 до 100

-

±15

2002

2-бутанон (C4H8O),

133 (400)

FGM-

От 0 до

от 0 до 100

±15

-

МЕК

2002

1000

включ.

св. 100 до

-

±15

1000

2-метилпропен (i-

42 (100)

FGM-

От 0 до

от 0 до 50

±15

-

C4H8), изобутилен

2001

100

включ.

св. 50 до 100

-

±15

FGM-

От 0 до

от 0 до 50

±15

-

2002

1000

включ.

св. 50 до

-

±15

1000

FGM-

От 0 до

от 0 до 60

±15

-

2004

1000

включ.

св. 60 до

-

±15

1000

2-метокси-2-

27(100)

FGM-

От 0 до

от 0 до 20

±15

-

метилпропан (tert-

2001,

100

включ.

C5H12O), MTBE

FGM-

св. 20 до 100

-

±15

2002

2-пропанол (i-

20 (50)

FGM-

От 0 до

от 0 до 10

±15

-

C3H7OH), IPA

2001,

100

включ.

FGM-

св. 10 до 100

-

±15

2002

2-пропанон

331 (800)

FGM-

От 0 до

от 0 до 300

±15

-

(C3H6O), ацетон

2002

1000

включ.

св. 300 до

-

±15

1000

N,N-

0,8 (3,0)

FGM-

от 0 до 5

от 0 до 0,8

±20

-

диметилацетамид

2001

включ.

(C4H9NO), DMA

св. 0,8 до 5,0

-

±20

Определяемый

компонент

ПДК р.з., -1

млн (мг/м3) 2)

Модель

газоана

лизатора

Диапазон

измере

ний,

-1

млн

Участок диапазона измерений, в котором нормированы пределы допускаемой основной погрешности, млн-1

Пределы допускаемой основной погрешности 1), %

приведен

ной

относи

тельной

Арсин (AsH3) 3)

0,03 (0,1)

FGM-

от 0 до 1

от 0 до 0,1

±20

-

2001

включ.

св. 0,1 до 1,0

-

±20

Бензол (C6H6)

4 (15)

FGM-

от 0 до

от 0 до 4

±15

-

2001

100

включ.

св. 4 до 100

-

±15

FGM-

от 0 до

от 0 до 4

±15

-

2002

200

включ.

св. 4 до 200

-

±15

Бутилацетат

41 (200)

FGM-

от 0 до

от 0 до 50

±15

-

(C6H12O2)

2001

100

включ.

св. 50 до 100

-

±15

FGM-

от 0 до

от 0 до 50

±15

-

2002

250

включ.

св. 50 до 250

-

±15

Винилацетат

8 (30)

FGM-

от 0 до

от 0 до 8

±15

-

(C4H6O2)

2001

50

включ.

св. 8 до 50

-

±15

Винилхлорид

1 (5)

FGM-

от 0 до

от 0 до 1

±15

-

(C2H3Cl), хлорэтен

2001

10

включ.

св. 1 до 10

-

±15

Диметиламин

0,5 (1,0)

FGM-

от 0 до 5

от 0 до 0,5

±15

-

(C2H7N)

2001

включ.

св. 0,5 до 5

-

±15

Диметилдисульфид

12 (50)

FGM-

от 0 до

от 0 до 10

±15

-

(C2H6S2), DMDS

2001

100

включ.

св. 10 до 100

-

±15

Диметилсульфид

19 (50)

FGM-

от 0 до

от 0 до 20

±15

-

(C2H6S), DMS

2001

100

включ.

св. 20 до 100

-

±15

Диметилформамид

3 (10)

FGM-

от 0 до

от 0 до 3

±15

-

(C3H7NO), DMF

2001

15

включ.

св. 3 до 15

-

±15

Диэтиламин

9 (30)

FGM-

от 0 до

от 0 до 9

±15

-

(C4H11N)

2001

50

включ.

св. 9 до 50

-

±15

Определяемый

компонент

ПДК р.з., -1

млн (мг/м3) 2)

Модель

газоана

лизатора

Диапазон

измере

ний,

-1

млн

Участок диапазона измерений, в котором нормированы пределы допускаемой основной погрешности, млн-1

Пределы допускаемой основной погрешности 1), %

приведен

ной

относи

тельной

Метилацетат

32 (100)

FGM-

от 0 до

от 0 до 30

±15

-

(C3H6O2)

2001

100

включ.

св. 30 до 100

-

±15

FGM-

от 0 до

от 0 до 30

±15

-

2002

200

включ.

св. 30 до 200

-

±15

Метилбензол

39 (150)

FGM-

от 0 до

от 0 до 30

±15

-

(C7H8), толуол

2001

100

включ.

св. 30 до 100

-

±15

FGM-

от 0 до

от 0 до 30

±15

-

2002

200

включ.

св. 30 до 200

-

±15

Метантиол

0,4 (0,8)

FGM-

от 0 до

от 0 до 0,4

±15

-

(CH3SH), метил-

2001

10

включ.

меркаптан

св. 0,4 до 10

-

±15

Монометиламин

0,8 (1,0)

FGM-

от 0 до

от 0 до 0,8

±15

-

(CH5N)

2001

10

включ.

св. 0,8 до 10

-

±15

Моноэтаноламин

0,2 (0,5)

FGM-

от 0 до

от 0 до 0,2

±15

-

(C2H7NO), MEA

2001

1,0

включ.

св. 0,2 до 1,0

-

±15

Нафталин (C10H8)

3 (20)

FGM-

от 0 до

от 0 до 3

±15

-

2001

15

включ.

FGM-

св. 3 до 15

-

±15

2002

н-гексан (C6H14)

251 (900)

FGM-

от 0 до

от 0 до 250

±15

-

2002

1000

включ.

св. 250 до

-

±15

1000

Тетрафторэтилен

7 (30)

FGM-

от 0 до

от 0 до 7

±15

-

(C2F4), TFE

2001

50

включ.

св. 7 до 50

-

±15

Тетрахлорэтилен

1,5 (10)

FGM-

от 0 до

от 0 до 1

±15

-

(C2CI4), PCE

2001

10

включ.

св. 1 до 10

-

±15

Триметиламин

2 (5)

FGM-

от 0 до

от 0 до 2

±15

-

(C3H9N)

2001

10

включ.

св. 2 до 10

-

±15

Определяемый

компонент

ПДК р.з., -1

млн (мг/м3) 2)

Модель

газоана

лизатора

Диапазон

измере

ний,

-1

млн

Участок диапазона измерений, в котором нормированы пределы допускаемой основной погрешности, млн-1

Пределы допускаемой основной погрешности 1), %

приведен

ной

относи

тельной

Трихлорэтилен

5 (30)

FGM-

от 0 до

от 0 до 5

±15

-

(C2HCls), TCE

2001

50

включ.

св. 5 до 50

-

±15

Уксусная кислота

2 (5)

FGM-

от 0 до

от 0 до 2

±15

-

(СН3СООН)

2001

10

включ.

св. 2 до 10

-

±15

Фенилэтилен

6 (30)

FGM-

от 0 до

от 0 до 6

±20

-

(C8H8), стирол

2001

30

включ.

св. 6 до 30

-

±20

Фенол (C6H5OH)

0,26 (1,0)

FGM-

от 0 до 5

от 0 до 0,2

±15

-

2001

включ.

св. 0,2 до 5

-

±15

Фосфин (PH3)

0,07 (0,1)

FGM-

от 0 до 1

от 0 до 0,1

±20

-

2001

включ.

св. 0,1 до 1

-

±20

Циклогексан

22 (80)

FGM-

от 0 до

от 0 до 20

±15

-

(C6H12)

2001

100

включ.

св. 20 до 100

-

±15

Циклогексанон

7 (30)

FGM-

от 0 до

от 0 до 7

±20

-

(C6H10O)

2001

50

включ.

св. 7 до 50

-

±20

Этанол (C2H5OH)

1045

FGM-

от 0 до

от 0 до 1000

±15

-

(2000)

2002

1000

включ.

Этилацетат

54 (200)

FGM-

от 0 до

от 0 до 50

±15

-

(C4H8O2)

2001

100

включ.

св. 50 до 100

-

±15

FGM-

от 0 до

от 0 до 50

±15

-

2002

300

включ.

св. 50 до 300

-

±15

Этилбензол (C8H10)

34 (150)

FGM-

от 0 до

от 0 до 30

±15

-

2001

100

включ.

св. 30 до 100

-

±15

FGM-

от 0 до

от 0 до 30

±15

-

2002

200

включ.

св. 30 до 200

-

±15

Этилена окись

1,5 (3)

FGM-

от 0 до

от 0 до 1,5

±20

-

(C2H4O)

2001

10

включ.

св. 1,5 до 10

-

±20

Определяемый

компонент

ПДК р.з., -1

млн (мг/м3) 2)

Модель

газоана

лизатора

Диапазон

измере

ний,

-1

млн

Участок диапазона измерений, в котором нормированы пределы допускаемой основной погрешности, млн-1

Пределы допускаемой основной погрешности 1), %

приведен

ной

относи

тельной

Этантиол

(C2H5SH), этил-меркаптан

0,4 (1,0)

FGM-

2001

от 0 до 5

от 0 до 0,4 включ. св. 0,4 до 5

±20

±20

Примечания:

1)    Пределы допускаемой основной погрешности нормированы только для сред, содержащих один определяемый компонент. При наличии в анализируемой среде нескольких компонентов, к которым имеется чувствительность фотоионизационного детектора, газоанализаторы могут быть использованы только для оценки общей загазованности и контроля аварийных ситуаций.

2)    Пересчет значений содержания определяемого компонента, выраженных в единицах массовой концентрации, мг/м3, в единицы объемной доли, млн-1, выполнен для нормальных условий: температура 20 0С, атмосферное давление 101,3 кПа.

3)    Не предназначены для контроля ПДК в воздухе рабочей зоны, только аварийные ситуации

Определяемый

компонент

ПДК р^з., мг/м

Диапазон измерений, мг/м3

Участок диапазона измерений, в котором нормированы пределы допускаемой основной погрешности, мг/м3

Пределы допускаемой основной погрешности 1), %

приведен

ной

относитель

ной

Пары бензина неэтилированного

100

от 0 до 1000

От 0 до 100 включ.

±25

-

Св. 100 до 1000

-

±25

Пары дизельного топлива

300

от 0 до 1000

От 0 до 300 включ.

±25

-

Св. 300 до 1000

-

±25

Пары топлива для реактивных двигателей

300

от 0 до 1000

От 0 до 300 включ.

±25

-

Св. 300 до 1000

-

±25

Определяемый

компонент

ПДК р^з.,

мг/м

Диапазон измерений, мг/м3

Участок диапазона измерений, в котором нормированы пределы допускаемой основной погрешности, мг/м3

Пределы допускаемой основной погрешности 1), %

приведен

ной

относитель

ной

Пары керосина

300

от 0 до 1000

От 0 до 300 включ.

±25

-

Св. 300 до 1000

-

±25

Пары сольвента

300

от 0 до 1000

От 0 до 300 включ.

±25

-

Св. 300 до 1500

-

±25

Пары уайт-спирита

300

от 0 до 1000

От 0 до 300 включ.

±25

-

Св. 300 до 1000

-

±25

Примечание - диапазон показаний массовой концентрации для всех определяемых компонентов

3

от 0 до 5000 мг/м . Цена единицы младшего разряда (ЕМР) индикации определяемого компонента, массовая концентрация, 0,1 ... 1 мг/м3

Характеристика

Значение

Предел допускаемого времени установления выходного сигнала по уровню 0,9 (Т0,9д), с (по поверочному компоненту)

Примечание - без учета цикличности включения встроенного насоса (цикличность настраивается пользователем в диапазоне от 10 до 300 с)

30

Предел допускаемой вариации выходного сигнала газоанализатора, в долях от предела допускаемой основной погрешности

0,5

Пределы допускаемой дополнительной погрешности газоанализатора, вызванной изменением температуры окружающей среды на каждые 10°С, равны, в долях от предела допускаемой основной погрешности

±1,0

Пределы допускаемой дополнительной погрешности газоанализатора от влияния изменения относительной влажности окружающей среды, в долях от пределов допускаемой основной погрешности

±1,0

Пределы допускаемой дополнительной погрешности газоанализатора при изменении атмосферного давления на каждые 3,3 кПа, в долях от пределов допускаемой основной приведенной погрешности

±0,5

Предел допускаемого изменения выходного сигнала газоанализатора за 8 ч непрерывной работы, в долях от предела допускаемой основной погрешности

0,5

Время прогрева газоанализаторов, мин, не более

10

Характеристика

Значение

Электрическое питание газоанализаторов осуществляется постоянным током напряжением, В

от 10 до 28

Электрическая мощность, потребляемая газоанализатором, Вт, не более

5

Габаритные размеры газоанализатора, мм не более:

-    длина

-    ширина

-    высота

257

201

107

Масса, кг, не более

3,5

Газоанализаторы выполнены во взрывозащищенном исполнении по ГОСТ Р МЭК 60079-0-2011, ГОСТ IEC 60079-1-2011, ГОСТ Р МЭК 60079-11-2010, ГОСТ 31610.26-2012, маркировка взрывозащиты:

-    газоанализатор RAEGuard 2 PID

-    датчик DigiPID (DS-10x)

1 Ex d [ia Ga] IIC T4 Gb X 0Ex ia IIC T4 Ga X

Средняя наработка на отказ, ч

40 000

Средний срок службы, лет

Примечание - без учета срока службы лампы фотоионизационно-го детектора (2 года).

10

Условия эксплуатации:

-    диапазон температуры окружающей и анализируемой сред, C

-    относительная влажность при температуре +25 0C, %

-    диапазон атмосферного давления, кПа

от -20 до +55 от 0 до 95 от 90 до 110

Наименование

Обозначение

Количество, шт.

Газоанализатор стационарный фотоионизационный RAEGuard 2 PID

FGM-2001

или

FGM-2002

или

FGM-2004

Исполнение по заказу

Руководство по эксплуатации

-

1

Методика поверки

МП-242-2109-2017

1 экз.

Комплект инструментов и принадлежностей

-

*

CD с программным обеспечением

*

Примечание - позиции, отмеченные знаком " *" поставляются по отдельному заказу.
