| Номер в госреестре | 68309-17 |
| Наименование СИ | Дозаторы весовые ленточные непрерывного действия |
| Обозначение типа СИ | ДВН |
| Изготовитель | Общество с ограниченной ответственностью Управляющая компания "СИБТЕНЗОПРИБОР" (ООО УК "СИБТЕНЗОПРИБОР"), Кемеровская область, г. Кемерово |
| Год регистрации | 2017 |
| Срок свидетельства | 10.08.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Дозаторы весовые ленточные непрерывного действия ДВН предназначены для непрерывного весового дозирования сыпучих веществ и материалов в технологических линиях предприятий металлургической, цементной, горнорудной, строительной, пищевой и других отраслей промышленности.
Принцип действия дозаторов весовых ленточные непрерывного действия ДВН (далее -дозаторов) основан на преобразовании деформации упругих элементов тензорезисторных датчиков, возникающей под действием силы тяжести дозируемого продукта, в аналоговый электрический сигнал, который поступает в систему управления, где усиливается, преобразуется в цифровой сигнал и отображается на панели оператора в единицах измерения массы. В зависимости от результатов обработки система управления отдает команду на конвейер весовой ленточный на увеличение, уменьшение частоты вращения привода или его остановку.
Конструктивно дозатор состоит из ленточного конвейера с грузоприемным устройством и системы управления, размещенной в шкафу управления и обеспечивающей результаты обработки, отображения и хранения измерительной информации, а также управляющей двигателем привода ленточного конвейера. Конвейер ленточный представляет собой механосборочную конструкцию, состоящую из рамы, приводного и натяжного барабанов, роликов, ленты конвейерной, воронки формирующей, мотор-редуктора, грузоприемного устройства, датчика скорости.
В дозаторах применяются датчики тензорезисторные весоизмерительные типов: 4162, 4519 (Госреестр №65293-16, производства ООО УК «СИБТЕНЗОПРИБОР»); HBS (Госреестр №51261-12, производства «CAS Corporation», Корея), Z6 (производство «HBM», Германия, Госреестр №15400-13) и HLC (производство «HBM», Германия, Госреестр №21177-13).
В системе управления применяется контроллер Simatic S7-1200 (производства фирмы «Siemens AG», Германия, Госреестр № 63339-16) или контроллер Sibwes-D (производства ООО УК «СИБТЕНЗОПРИБОР», Россия).
Системой управления дозаторов предусмотрен обмен информацией с внешними устройствами по протоколам связи Modbas RTU (RS485), Modbas TCP/IP, ProfiBus DP.
На панели оператора отображается следующая информация:
- скорость движения конвейерной ленты;
- текущая и заданная производительность;
- масса материала, нарастающим итогом, за заданный интервал времени;
- текущее время и общее время работы.
Дозаторы выпускаются в 8 модификациях, различающихся метрологическими характеристиками.
Обозначение модели дозатора складывается из позиций: ДВН-X1-X2-X3-Х4, где
X1 - наибольший предел производительности, т/ч;
X2 - ширина конвейерной ленты, мм;
X3 - расстояние между осями приводного и оборотного барабанов, мм;
Х4 - тип применяемого датчика тензорезисторного весоизмерительного (из числа следующих 4162, 4519, HBS, HLC, Z6).

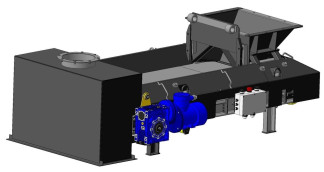

Общий вид дозаторов представлен на рисунке 1.
Идентификационные маркировки и защитные пломбы.
Место нанесения идентификационной маркировки обозначено на рисунке 1. Маркировочная табличка содержит:
- наименование или товарный знак предприятия-изготовителя;
- обозначение дозатора;
- предел допускаемой погрешности;
- значения наименьшего и наибольшего пределов производительности;
- знак утверждения типа средства измерения;
- номер дозатора по системе нумерации предприятия-изготовителя;
- год выпуска дозатора.
Система управления оснащена встроенным программным обеспечением (далее - ПО). Идентификационное наименование ПО и номер версии кратковременно высвечивается на панели оператора при его включении.
ПО заложено в процессе производства и защищено от доступа и изменения паролем. Обновления ПО в процессе эксплуатации не предусмотрено.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значения | |
| контроллер Simatic S7-1200 | контроллер Sibwes-D | |
| Идентификационное наименование ПО | DVL | - |
| Номер версии ПО (идентификационный номер), не ниже | 2.0 | 1.0 |
| Цифровой идентификатор ПО | 0х55Е2 | Отсутствует |
| Алгоритм вычисления цифрового идентификатора ПО | CRC16 | - |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Обозначение дозаторов | ||||||||
| Наименование характеристики | 4 Х - 3 Х - 0 0 - 1Х -Н ВД | 4 Х - 3 Х - 0 0 - 1Х -Н ВД | 4 Х -3 Х -0 5 - 1Х -Н ВД | 4 Х - 3 Х - 0 0 ОО - 1Х -Н ВД | ДВН-Х1-1000-Х3-Х4 | 4 Х - 3 Х - 0 0 (N - 1Х -Н ВД | 4 Х - 3 Х - 0 0 - 1Х -Н ВД | ДВН-Х1-1600-Х3-Х4 |
| Наибольший предел производительности (НПП), т/ч | 0,1; 0,125; 0,16; 0,2; 0,25; 0,32; 0,4; 0,63; 0,8; 1,0; 1,25; 1,6; 2,0 | 0,4; 0,63; 0,8; 1,0; 1,25; 1,6; 2,0; 2,5; 3,2; 4,0; 5,0; 6,3; 8,0; 10; 12,5; 16; 20; 25; 32; 40 | 0,8; 1,0; 1,25; 1,6; 2,0; 2,5; 3,2; 4,0; 5,0; 6,3; 8,0; 10; 12,5; 16; 20; 25; 32; 40; 50; 63 | 6,3; 8,0; 10; 12,5; 16; 20; 25; 32; 40; 50; 63; 80; 100; 125; 160 | 10; 12,5; 16; 20; 25; 32; 40; 50; 63; 80; 100; 125; 160; 200; 250 | 16; 20; 25; 32; 40; 50; 63; 80; 100; 125; 160; 200; 250; 320; 400; 500; 630 | 40; 50; 63; 80; 100; 125; 160; 200; 250; 320; 400; 500; 630; 800; 1000 | 250; 320; 400; 500; 630; 800; 1000; 1200 |
| Наименьший предел производительности, % от Н1Ш | 10 | |||||||
| Пределы допускаемой погрешности по ГОСТ 30124, % от измеряемой массы | ±0,25; ±0,5; ±1 | |||||||
| Ширина конвейерной ленты, мм | 400 | 500 | 650 | 800 | 1000 | 1200 | 1400 | 1600 |
| Минимальный размер между осями валов приводного и натяжного барабанов*, мм | 1300 | 1300 | 1500 | 1700 | 1900 | 2100 | 2300 | 2300 |
| Г абаритные размеры дозатора, мм, не более: длина* ширина высота | 2000 1050 700 | 2000 1150 700 | 2200 1300 800 | 2400 1450 800 | 2600 1650 900 | 2800 1850 1000 | 3100 2050 1000 | 3100 2250 1100 |
| Масса, кг | 400 | 500 | 700 | 850 | 1050 | 1250 | 1450 | 1700 |
* Конструкция дозатора увеличивается с шагом, равным 200 мм, от минимального размера между осями валов приводного и натяжного барабанов.
Таблица 3 - Диапазоны рабочих температур
| Основные части дозаторов | Диапазон рабочих температур, °С |
| Конвейер ленточный с тензорезисторными весоизмерительными датчиками: - производства «CAS Corporation» - производства ООО УК «Сибтензоприбор» - производства «HBM» | от - 10 до + 40 от - 30 до + 40 от - 30 до + 40 |
| Система управления | от +5 до + 40 |
| Наименование характеристики | Значение характеристики |
| Параметры электрического питания - электродвигателя приводного барабана напряжение трехфазного переменного тока, В частота, Гц - системы управления напряжение однофазного переменного тока, В частота, Гц | от 323 до 418 50±1 от 187 до 242 50±1 |
| Потребляемая мощность, В • А, не более | 10000 |
| Вероятность безотказной работы за 2000 часов | 0,92 |
| Средний срок службы, лет, не менее | 10 |
наносится типографским способом на титульный лист Руководства по эксплуатации.
1. Дозатор весовой ленточный непрерывного действия ДВН
2. Руководство по эксплуатации ДВН, совмещенное с паспортом АЖЕ 2.793.023 РЭ. Поверка
осуществляется по ГОСТ 8.469-2002 «ГСИ. Дозаторы автоматические весовые непрерывного действия. Методика поверки».
Основные средства поверки:
Рабочие эталоны 4-го разряда по ГОСТ 8.021-2015.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.021-2015 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы»
ГОСТ 30124-94 «Весы и весовые дозаторы непрерывного действия. Общие технические требования»
ТУ 4274-003-16695547-2016 «Дозаторы весовые ленточные непрерывного действия ДВН. Технические условия».
| Зарегистрировано поверок | 93 |
| Поверителей | 5 |
| Актуальность данных | 22.11.2024 |
