| Номер в госреестре | 68311-17 |
| Наименование СИ | GNSS-приемники спутниковые геодезические многочастотные |
| Обозначение типа СИ | South Galaxy G6 |
| Изготовитель | "South Surveying & Mapping Instrument Co., Ltd.", Китай |
| Год регистрации | 2017 |
| Срок свидетельства | 10.08.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
GNSS-приемники спутниковые геодезические многочастотные South Galaxy G6 (далее -приемники) предназначены для определения приращений координат и измерений длин базисных линий.
Принцип действия приемников основан на получении данных от спутников глобальных навигационных систем и их последующей обработке.
Конструктивно приемники выполнены в моноблочном корпусе из алюминиевомагниевого сплава со встроенной ГНСС-антенной. Также в корпусе расположены модули беспроводных технологий Bluetooth® и Wi-Fi. Принимаемая со спутников информация записывается во внутреннюю память.
На передней панели приемников находятся ЖК-дисплей и четыре светодиодных индикатора, которые отображают статус включения приемников, статус отслеживания спутников, статус приема, передачи и записи данных, статус установки беспроводного соединения по Bluetooth, а также расположены две функциональные клавиши: вкл/выкл - для включения/ выключения приемника, которая также служит в качестве клавиши выбора и подтверждения при настройке приемника на дисплее, «F» - для перемещения по меню приемника на дисплее, для смена режима работы.
На задней панели приемников расположена крышка аккумуляторного отсека, оснащенная замком для открывания крышки. За крышкой отсека расположен слот для SIM карты и батарейный отсек для внешнего аккумулятора.
Нижняя панель приемников оснащена следующими портами:
- порт питания - пятиштырьковый порт для подключения кабеля питания и передачи данных;
- последовательный порт - семиштырьковый порт для связи приемника с внешним устройством и высокоскоростного обмена данными по USB или Enternet;
- антенный разъем - для подключения GSM или радиоантенны.
Также на нижней панели располагаются два динамика.
В верхней части приемника, на крышке, расположен разъем для подключения УКВ антенны.
Приемники позволяет одновременно использовать спутники навигационных систем ГЛОНАСС, GPS, Galileo, Beidou, QZSS и SBAS.

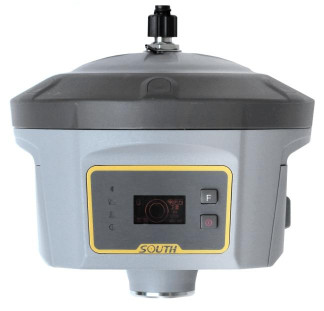

Общий вид приемников приведен на рисунке 1. Внешний вид приемников со стороны нижней панели с указанием места нанесения знака утверждения типа приведен на рисунке 2.
I
а - место нанесения наклейки со знаком утверждения типа Рисунок 2 - внешний вид приемника со стороны нижней панели Пломбирование приемника от несанкционированного доступа не предусмотрено.
Приемники поставляются со встроенным программным обеспечением (далее - ПО) «BD970 firmware». Данное ПО позволяет осуществлять измерительный процесс в полевых условиях. Для управления процессом измерения используется программа: «WebUI (встроенный Web-интерфейс). В комплекте с приемниками (по заказу) поставляется также одна из программ постобработки: «South Total Control» или «South GPS Processor». Эти программы предназначены для высокоточной обработки геодезических измерений, выполненных в режимах относительных и дифференциальных измерений. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентиф икационные данные (признаки) | Значение | |||
| Идентиф икационное наименование ПО | BD970_V493.tim g | 1.06.161019.RG 60GL.img | STC.exe | GPSadj.exe |
| Номер версии (идентификационный номер) ПО | 4.93 и выше | 1.06 и выше | 1.3 | 4.5 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | - | - | EBC1EE00B B02500CD86 60C3FE664E 9D1 | 2C81207D8F7 832E4CA8F8 D0DFF2CD14 4 |
| Алгоритм вычисления цифрового идентификатора ПО | - | - | md5 | md5 |
Метрологически значимая часть ПО аппаратуры и измеренные данные защищены с помощью специальных средств защиты от преднамеренных изменений.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» в соответствии с Р 50.2.077-2014
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение характеристики |
| Количество каналов | 220 |
| Тип приемника | Многочастотный, многосистемный |
| Принимаемые сигналы | GPS: L1 C/A, L2C, L2P, L5 ГЛОНАСС: L1 C/A, L1 P, L2 C/A (GLONASS M Only), L2P, L3 Galileo: E1, E5A, E5B, E5AltBOC Beidou: B1, B2 QZSS: L1 C/A, L1 SAIF, L2C, L5 SBAS (WAAS, MSAS, EGNOS, GA-GAN): L1 C/A, L5 |
| Режимы «Статика» и «Быстрая статика» Доверительные границы абсолютной погрешности измерений длины базиса при доверительной вероятности 0,997*, мм: - в плане - по высоте (диапазон длин базисов от 0,07 до 30 км) | ±3-(2,5+0,5-10-6-D), ±3-(5,0+0,5-10-6-d), где здесь и далее D - измеренная длина базиса в миллиметрах |
| Режимы «Кинематика с постобработкой» и «Кинематика в реальном времени (RTK)» Доверительные границы абсолютной погрешности измерений длины базиса при доверительной вероятности 0,997*, мм: - в плане - по высоте (диапазон длин базисов от 0,07 до 30 км) | ±3-(8+1-10-6-D), ±3-(15+1-10-6-D) |
| Режим «Автономный» Доверительные границы абсолютной погрешности определения координат при доверительной вероятности 0,997*, мм - в плане - по высоте | ±3600 ±4500 |
| * Заявленные точностные характеристики достигаются при одновременном приеме сигналов всех ГНСС (ГЛОНАСС, GPS, Galileo, BeiDou, QZSS, SBAS) | |
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение характеристики |
| Напряжение питания от источника постоянного тока, В: - внешний источник питания | 12±0,5 |
| -аккумуляторная батарея | 7,4±0,5 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 152x152x137 |
| Диапазон рабочих температур, °С | от -45 до +65 |
| Масса, кг, не более | 1,440 |
наносится в виде наклейки непосредственно на корпус приемника и на титульный лист руководства по эксплуатации типографским способом.
Комплект поставки приведен в таблице 4.
Таблица 4 - Комплект поставки
| Наименование | Количество, шт. |
| 1 GNSS-приемник спутниковый геодезический многочастотный South Galaxy G6 | 1 шт. |
| 2 Съемный аккумулятор | 2 шт. |
| 3 Y-образный кабель передачи данных | 1 шт. |
| 4 Зарядное устройство для двух АКБ | 1 шт. |
| 5 Сетевой адаптер для зарядного устройства | 1 шт. |
| 6 GSM антенна | 1 шт. |
| 7 Радиоантенна | 1 шт. |
| 8 Программное обеспечение «South Total Control» | 1 шт. (по заказу) |
| 9 Программное обеспечение «South GPS Processor» | 1 шт. (по заказу) |
| 10 GNSS-приемники спутниковые геодезические многочастотные South Galaxy G6. Руководство по эксплуатации | 1 шт. |
осуществляется по документу ГОСТ Р 8.793-2012 «Государственная система обеспечения единства измерений. Аппаратура спутниковая геодезическая. Методика поверки».
Основные средства поверки:
- эталонный пространственный полигон 2-го разряда по МИ 2292-94, абсолютная погрешность полигона (при доверительной вероятности 0,95) при измерении приращений координат в плане ±30 мм; регистрационный номер 42014-09 в Федеральном информационном фонде;
- линейные базисы по ГОСТ Р 8.750-11, пределы допускаемой абсолютной погрешности длин линий базиса между геодезическими пунктами ±(110-6D) мм, где D - длина базиса в миллиметрах; регистрационный номер 40865-09 в Федеральном информационном фонде;
- линейка измерительная металлическая 300 мм по ГОСТ 427-75, регистрационный номер 66266-16 в Федеральном информационном фонде;
- рулетка измерительная металлическая 2 м по ГОСТ 7502-98, регистрационный номер 55464-13 в Федеральном информационном фонде;
- термогигрометры «ИВА-6Н-КП-Д», регистрационный номер 46434-11 в Федеральном информационном фонде.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых приемников с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
приведены в эксплуатационном документе.
