| Номер в госреестре | 68312-17 |
| Наименование СИ | Уровнемеры |
| Обозначение типа СИ | 5900 |
| Изготовитель | "Rosemount Tank Radar AB", Швеция |
| Год регистрации | 2017 |
| Срок свидетельства | 10.08.2027 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Уровнемеры 5900 предназначены измерений уровня жидких продуктов: агрессивных химических жидкостей, нефти, нефтепродуктов, сжиженных газов, масел, спиртов, воды и продуктов на водной или спиртовой основе.
Принцип действия уровнемеров 5900 основан на применении метода частотно-модулированной непрерывной волны. Уровнемеры 5900 непрерывно излучают частотно-модулированный электромагнитный сигнал по направлению к поверхности продукта. Отраженный от поверхности продукта сигнал принимается антенной уровнемера, в электронном блоке которого определяется разница частоты отраженного сигнала и частоты сигнала, излучаемого в текущий момент времени. После выделения разностной частоты уровнемер определяет расстояние до поверхности продукта и с использованием значения базовой высоты резервуара вычисляет значение уровня продукта.
Уровнемеры 5900 состоят из двух основных функциональных блоков:
- измерительный преобразователь (электронный блок) обеспечивает формирование частотно-модулированного излучаемого сигнала, измерение и преобразование полученных в результате измерений величин в значение уровня продукта с учетом данных о базовой высоте резервуара, а также расчет общего объема брутто продукта по данным введенной градуировочной таблицы резервуара;
- антенный блок обеспечивает излучение сфокусированной электромагнитной волны, генерируемой электронным блоком уровнемера, и прием отраженного от продукта сигнала.
Измеренные данные передаются в систему верхнего уровня (контроллер, персональный компьютер, АСУ предприятия) с использованием промышленного протокола передачи данных Foundation Fieldbus.
Для обеспечения локального отображения измеренных данных возможно использование дисплея 2230 и дисплея модуля связи 2410.
Уровнемеры выпускаются моделей 5900S и 5900С, которые отличаются пределами допускаемой абсолютной погрешности измерений и внешним видом.
В зависимости от назначения и условий применения уровнемеры выпускаются с различными типами антенн: коническая, рупорная, параболическая, антенна для установки в направляющих трубах, антенна для измерений уровня сжиженного газа.
Уровнемеры 5900S имеют исполнение «2 в 1» с двумя электронными блоками в одном корпусе и общей антенной, обеспечивающих два независимых канала измерений уровня, а также постоянную проверку измерительных данных от обоих электронных блоков.
Общий вид средства измерений представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

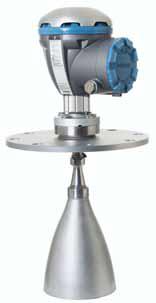

а) 5900S с рупорной антеной
б)5900Sс параболической антеной
в) 5900S с антенной для установки в направляющих трубах
на
г) 5900S с антенной для измерения уровня сжиженного газа
д) 5900С с конической антеной
ж) 5900С с з) 5900С с
параболической антенной для
антеной установки в
направляющих трубах
Рисунок 1 - Общий вид средства измерений
и) 5900С с антенной для измерения уровня сжиженного газа
Программное обеспечение (ПО) уровнемеров 5900 реализует функции расчета уровня (расстояния) до поверхности среды и обеспечивает возможность передачи измеренных данных в системы верхнего уровня с использованием промышленных протоколов связи.
Кроме того, ПО позволяет реализовывать функции дистанционной настройки уровнемера, диагностики и самодиагностики, оценку спектра сигнала (с возможностью нейтрализации паразитных излучений).
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | 5900S/C software |
| Номер версии (идентификационный номер) ПО | не ниже 1.X.Y |
| Цифровой идентификатор ПО | — |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений уровня (расстояния) ниже фланца, м | от 0,5 до 30 1) |
| Пределы допускаемой абсолютной погрешности измерений уровня (расстояния), мм - 5900S - 5900С | ±1 ±2 |
| 1) В зависимости от типа антенны уровнемера. | |
| Таблица 3 - Основные технические характеристики | |
| Наименование характеристики | Значение |
| Скорость измерения уровня, мм/с, не более | 200 |
| Время обновления результатов измерений, с | 0,3 |
| Температура измеряемой среды, °С | от -170 до + 230 1) |
| Давление измеряемой среды, МПа | от -0,1 до +2,5 1) |
| Выходной сигнал c модулем связи 2410 | Foundation Fieldbus Modbus, WirelessHART, HART, Sakura Enraf Bi-Phase Mark GPU |
| Излучаемая мощность, мВт, не более | 1 |
| Напряжение постоянного тока, В | 24 +1 |
| Г абаритные размеры, мм, не более - высота - ширина - длина | 1242 226 177 |
| Масса (с антенной), кг, не более | 40 1) |
| Условия эксплуатации: - температура окружающей среды, °С; - атмосферное давление, кПа; - относительная влажность, % Температура транспортирования и хранения, °С | от -40 до +70 2) от 84 до 106,7 до 100 от -50 до +85 |
| Маркировка взрывозащиты | Ga/Gb Ex ia IIC T4X |
1) В зависимости от типа антенны уровнемера
2) При температуре окружающего воздуха в диапазоне от -60 до -40 С уровнемеры размещаются в обогреваемых боксах._
наносится на табличку, прикрепленную к корпусу уровнемера, принятым на предприятии-изготовителе способом, а также на титульный лист паспорта и руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Уровнемер | 5900S или 5900C | 1 шт. |
| Паспорт | 00809-0107-5900ПС | 1 экз. |
| Руководство по эксплуатации | 00809-0107-5900 (для 5900S) 00809-0107-5901 (для 5900 C) | 1 экз. 1) |
| Методика поверки | РТ-МП-4251-449-2017 | 1 экз. 1) |
| 1) Допускается прилагать 1 экземпляр (в зависимости от заказа) на каждые десять уровнемеров, поставляемых в один адрес | ||
осуществляется по документу РТ-МП-4251-449-2017 «ГСИ. Уровнемеры 5900. Методика поверки», утвержденному ФБУ «Ростест-Москва» 2 июня 2017 г.
Основные средства поверки:
установка для поверки уровнемеров 1 разряда по ГОСТ 8.477-82; рабочий эталон 3 разряда по ГОСТ Р 8.763-2011 (лента измерительная); рулетка измерительная металлическая 2-го класса по ГОСТ 7502-98, компарированная по 3 разряду (ГОСТ Р 8.763-2011) в соответствии с МИ 1780-87.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или в паспорт уровнемера и на пломбу, которая устанавливается на измерительный преобразователь (электронный блок).
приведены в эксплуатационном документе.
Техническая документация «Rosemount Tank Radar AB» Швеция
