| Номер в госреестре | 68314-17 |
| Наименование СИ | Комплексы виброизмерительные многоканальные универсальные |
| Обозначение типа СИ | УМС-16 (UMS-16) |
| Изготовитель | ООО НПО "Диагностические Технологии" (ДИАТЕХ), г.Москва |
| Год регистрации | 2017 |
| Срок свидетельства | 10.08.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы виброизмерительные многоканальные универсальные УМС-16 (UMS-16) (далее - УМС-16 (UMS-16)) предназначены для измерения параметров абсолютной вибрации, относительной вибрации вала и числа оборотов ротора.
УМС-16 (UMS-16) представляет собой универсальный многоканальный измерительный блок и ноутбук со специализированным программным обеспечением Safe Plant для приема, обработки, отображения, записи и преобразования аналоговых сигналов с первичных преобразователей вибрации и частоты вращения. Универсальный многоканальный измерительный блок с высокопроизводительными 24-х разрядными АЦП обеспечивает синхронные измерения параметров по 16 независимым динамическим каналам, их первичную обработку и передачу на персональный компьютер (ПК) через различные виды интерфейса подключения (в зависимости от модификации УМС-16 (UMS-16)). Питание УМС-16 (UMS-16) и первичных преобразователей может быть организовано как с помощью ПК, так и с использованием внешнего источника.
В зависимости от типа применяемых первичных преобразователей могут быть использованы внешние источники питания и входные разъемы (разъем коаксиальный типа BNC, разъем XLR-аудио типа MIC334, разъем XLR-аудио типа Lemo 1-D, разъем MiniXLR-аудио типа МС-901М, разъем сигнальный встраиваемый Phoenix Contact типа SACC-DSI-M 8FS-4CON-M12/0,5)

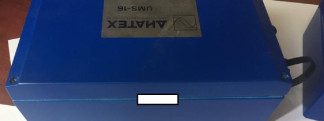

Фотографии внешнего вида модификаций УМС-16 (UMS-16) приведены на рисунках 1,
2, 3.
Программное обеспечение (далее - ПО) предназначено для управления УМС-16 (UMS-16), а также производит сбор, обработку и сохранение результатов измерений.
Программное обеспечение по структуре является целостным, выполняет функции управления параметрами отображения и математические функции формирования выходного сигнала. Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 1.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Safe Plant |
| Config Utility | |
| SP Server | |
| Номер версии (идентификационный номер) ПО | 1.04 |
| Цифровой идентификатор ПО (контрольная сумма) | ef935f1d64c9dab8f8d43f588d415f47 |
| 03f698466dae783731af744f2ec4e14c | |
| Eb82345e05be3e5514e27f0385b075ff | |
| Алгоритм вычисления цифрового идентификатора ПО | MD5 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Каналы измерения абсолютной вибрации | |
| Диапазоны измерений параметров абсолютной вибрации на базовой частоте 80 Гц: - пиковое значение (ПИК) виброускорения, м/с - среднеквадратическое значение (СКЗ) виброскорости, мм/с - РАЗМАХ виброперемещения, мкм | от 0,5 до 30 от 1 до 40 от 5 до 200 |
| Диапазоны рабочих частот, Гц: - виброускорение - виброскорость - виброперемещение | от 2 до 10000 от 2 до 3000 от 2 до 400 |
| Пределы допускаемой относительной погрешности измерений на базовой частоте 80 Гц, %: - ПИК виброускорения - СКЗ виброскорости - РАЗМАХ виброперемещения | ±6 ±6 ±12 |
| Неравномерность амплитудно-частотной характеристики в диапазоне рабочих частот, %: - ПИК виброускорения - СКЗ виброскорости - РАЗМАХ виброперемещения | ±5 ±5 ±5 |
| Каналы измерения относительной вибрации | |
| Диапазон измерений РАЗМАХА виброперемещения, мм | от 0,3 до 5 |
| Диапазон рабочих частот, Гц | от 0 до 1000 |
| Пределы допускаемой абсолютной погрешности измерений РАЗМАХА виброперемещения в диапазоне частот, мм | ±0,05 |
| Каналы измерений числа оборотов ротора | |
| Диапазон измерения числа оборотов ротора, об/мин | от 2 до 60000 |
| Пределы допускаемой абсолютной погрешности измерений числа оборотов ротора, об/мин | (1±0,0025 n), где n - число оборотов |
| Наименование характеристики | Значение | ||
| УМС-16-01 (UMS-16-01) | УМС-16-02 (UMS-16-02) | УМС-16-03 (UMS-16-03) | |
| Диапазон рабочих температур, °С | от -20 до +50 | ||
| Масса, г, не более | 1870 | 845 | 860 |
| Габаритные размеры, (длинахширина ^высота) мм, не более | 240x170x80 | 195x150x70 | 200x150x75 |
| Средний срок службы, лет, не менее | 6 | ||
наносится на титульный лист Руководства по эксплуатации типографским способом и наклейкой на переднюю панель УМС-16 (UMS-16).
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Комплекс виброизмерительный многоканальный универсальный | УМС-16 (UMS-16) (модификация по заказу) | 1 шт. |
| Руководство по эксплуатации | 37273787.427716.001 РЭ | 1 экз. |
| Инструкция по эксплуатации | 37273787.425850.001И2 | 1 экз. |
| Методика поверки | РТ-МП-4130-441-2017 | 1 экз. |
осуществляется по документу РТ-МП-4130-441-2017 «Комплексы виброизмерительные многоканальные универсальные УМС-16 (UMS-16). Методика поверки», утвержденному ФБУ «Ростест-Москва» 15 апреля 2017 г.
Основные средства поверки:
- генератор сигналов произвольной формы Agilent 33510B (регистрационный номер в Федеральном информационном фонде 53565-13);
- мультиметр цифровой Agilent 34401А (регистрационный номер в Федеральном информационном фонде 54848-13);
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
приведены в эксплуатационном документе.
ГОСТ Р 8.800-2012 ГСИ. Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот от 1 • 10-1 до 2-104 Гц
ГОСТ ISO 2954-2014 Вибрация. Контроль состояния машин по результатам измерений вибрации на невращающихся частях. Требования к средствам измерений
«Технические условия на Комплексы виброизмерительные многоканальные универсальные УМС-16 (UMS-16)». ТУ 4277-001-37273787-15.
