| Номер в госреестре | 68315-17 |
| Наименование СИ | Модули взвешивающие |
| Обозначение типа СИ | MP4C-RU |
| Изготовитель | "Mettler-Toledo (ChangZhou) Measurement Technology Ltd.", Китай |
| Год регистрации | 2017 |
| Срок свидетельства | 10.08.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Модули взвешивающие MP4C-RU (далее - модули) используются в составе франкировальных машин, изготавливаемых «Pitney Bowes, Ltd.», Великобритания и предназначены для измерений массы почтовых отправлений.
Конструкция модулей включает в себя грузоприемное и грузопередающее устройства, весоизмерительный тензорезисторный датчик, устройство обработки аналоговых данных.
Принцип действия модулей основан на использовании гравитационного притяжения. Сила тяжести объекта измерений вызывает деформацию весоизмерительного тензорезисторного датчика, которая преобразуется им в аналоговый электрический сигнал, пропорциональный массе объекта измерений. Этот сигнал подвергается аналого-цифровому преобразованию, математической обработке электронными устройствами с дальнейшим определением значения массы объекта измерений.
Модули оснащаются интерфейсами USB, Ethernet и RS232 для передачи измерительной информации и результата вычисления стоимости на основе заранее введенной пользователем информации о цене.
Класс точности, значения максимальных нагрузок Махi поддиапазонов взвешивания, минимальной нагрузки Min, поверочных интервалов в\ поддиапазонов взвешивания, диапазон температуры наносятся на маркировочную табличку модулей. Также на маркировочной табличке модулей указывается торговая марка «Pitney Bowes».
Модули выпускаются в нескольких исполнениях, отличающихся материалом грузоприёмной платформы (пластик или нержавеющая сталь). При эксплуатации модули могут располагаться как отдельно, так и на верхней части франкировальной машины посредством специальной проставки.
Общий вид модулей представлен на рисунке 1.

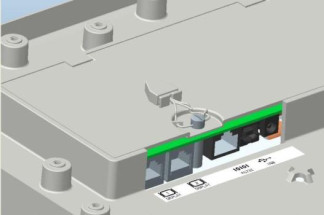

Место установки пломбы -
Рисунок 2 - Схема пломбировки от несанкционированного доступа
Программное обеспечение является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.
Защита от несанкционированного доступа к регулировкам средства измерений и данным измерений обеспечивается невозможностью изменения программного обеспечения без применения специализированного оборудования производителя, а так же ограничением с помощью пароля.
Изменение программного обеспечения через интерфейс пользователя невозможно. Кроме того, доступ к параметрам регулировки средства измерений возможен только при нарушении пломбы и изменении положения переключателя регулировки установленного на печатной плате.
Идентификационные данные программного обеспечения отображаются при включении средства измерений.
Уровень защиты программного обеспечения «Высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер) ПО | не ниже1.00.ххх* |
| Цифровой идентификатор ПО | - |
| * обозначение «ххх» не относится к метрологически значимой части программного обеспечения (принимает значения от 004 до 999) | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Класс точности по ГОСТ OIML R 76-1-2011 | III |
| Максимальная нагрузка, Max1/Max2, кг | 3/6 |
| Минимальная нагрузка Min, кг | 0,005 |
| Поверочный интервал e1/e2, действительная цена деления (шкалы) d1/d2, кг | 0,001/0,002 |
| Число поверочных интервалов n1/n2 | 3000/3000 |
| Наименование характеристики | Значение |
| Напряжение электропитания от источника постоянного тока, В | 5 |
| Габаритные размеры, мм, не более | |
| - высота | 100 |
| - ширина | 230 |
| - длина | 250 |
| Диапазон температуры, °С | от 0 до + 40 |
наносится на маркировочную табличку, расположенную на корпусе средства измерений методом офсетной печати, а также на титульные листы эксплуатационной документации.
Таблица 4 - Комплектность средства измерений
| Наименование | Количество |
| Модуль взвешивающий MP4C-RU | 1 шт. |
| Комплект принадлежностей | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
осуществляется по ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания», приложение ДА «Методика поверки весов».
Основные средства поверки: гири, соответствующие классам точности не ниже М1 по ГОСТ OIML R 111-1-2009.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого модуля с требуемой точностью.
Знак поверки наносится на пломбу и/или в виде оттиска на свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к модулям взвешивающим MP4C-RU
ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
ГОСТ 8.021-2015 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы».
