Государственный реестр средств измерений

Прессы автоматические гидравлические Autofour 4533, 68316-17

68316-17
Прессы автоматические гидравлические Autofour 4533 (далее по тексту - прессы) предназначены для создания нормированного значения меры силы при испытаниях на сжатие образцов конструктивных материалов.
Карточка СИ
Номер в госреестре 68316-17
Наименование СИ Прессы автоматические гидравлические
Обозначение типа СИ Autofour 4533
Изготовитель Компания "CARVER, INC.", США
Год регистрации 2017
Срок свидетельства 10.08.2022
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Прессы автоматические гидравлические Autofour 4533 (далее по тексту - прессы) предназначены для создания нормированного значения меры силы при испытаниях на сжатие образцов конструктивных материалов.

Описание

Конструктивно прессы состоят из установки испытательной, состоящей из верхней опорной плиты и нижней подвижной плиты с силоизмерительным датчиком, а также гидравлического модуля и пульта управления.

Все оборудование пресса установлено на общем основании, в котором имеются четыре отверстия для крепления пресса на месте эксплуатации. Нагрузочные плиты пресса перемещаются по четырем направляющим, создавая нагрузку на испытываемый образец, установленный между плитами. Нгрузка создается при помощи поршня гидравлической системой. Приложенная нагрузка на образец, создаваемая гидравлической системой, измеряется электронным датчиком давления HYDAC Electronic HAD-4475 установленным в гидравлическом модуле.

Принцип действия пресса основан на преобразовании упругой деформации чувствительного элемента датчика в электрический сигнал. Под воздействием измеряемого давления происходит изменение электрического сопротивления тензорезистивного чувствительного элемента, которое усиливается и преобразуется в унифицированный выходной сигнал постоянного тока или напряжения, пропорциональный создаваемой нагрузки.

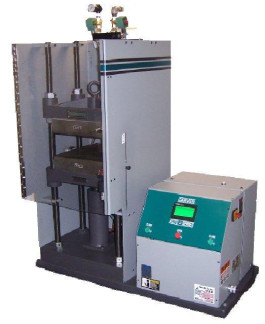

Общий вид пресса представлен на рисунке 1.

Верхняя опорная плита

Поршень

гидравлической

системы

Программное обеспечение

Программное обеспечение (далее - ПО) прессов является встроенным и полностью метрологически значимым.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

Весоизмери

тельный

прибор

Идентифика

ционное

наименование

программного

обеспечения

Номер версии (идентификационный номер) программного обеспечения

Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)*

Алгоритм

вычисления

цифрового

идентификатора

программного

обеспечения

HYDAC

Electronic

HAD-4475

Carver

v.1.1

-

-

* Примечание - Алгоритм вычисления цифрового идентификатора ПО не используется на прессах при работе со встроенным ПО.

Программное обеспечение (ПО) прессов реализовано в блоке центрального процессора. Номер версии программного обеспечения отображается на дисплее пульта оператора при включении пресса или может быть вызвано через меню программного обеспечения. Для предотвращения воздействий на программное обеспечение и защиты законодательно контролируемых параметров служит административный пароль и электронное клеймо - число, которое автоматически обновляется после каждого сохранения изменений, внесенных в законодательно контролируемые параметры. Цифровое значение электронного клейма заносится в руководство по эксплуатации пресса и подтверждается оттиском поверительного клейма.

Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с Р 50.2.077-2014 «низкий».

Технические характеристики

Основные метрологические характеристики прессов представлены в таблице 2.

Таблица 2

Техническая характеристика

Значение характеристики

Диапазон измерения нгрузки, кН

от 4,54 до 27,2

Пределы допускаемой относительной погрешности при измерении нагрузки, %

±0,5

Диапазон измерения перемещения, мм

от 0,01 до 150

Максимальная скорость задания перемещения нижний плиты, мм/с

8,5

Диапазон задания скорости перемещения нижний плиты, % от максимального значения

от 15 до100

Высота рабочего пространства (включая ход), мм, не менее

304

Ширина рабочего пространства, мм, не менее

250

Потребляемая мощность, В»А, не более

7360

Параметры электрического питания:

-    напряжение, В

-    частота, Гц

220±15%; 50±1

Техническая характеристика

Значение характеристики

Диапазон рабочих температур, °С

20±5

Габаритные размеры, ДхШхВ, мм

1131x559x1168

Масса, кг, не более

664

Знак утверждения типа

наносится типографским способом на эксплуатационную документацию и фотохимическим способом на маркировочную табличку, расположенную на корпусе пресса.

Комплектность

Таблица 3

Наименование

Количество

Примечание

1 Пресс автоматический гидравлический Autofour 4533

1

В сборе

2 Руководство по эксплуатации, экз.

1

3 Методика поверки, экз.

1

Поверка

осуществляется по документу МП 204-16-2017 «Прессы автоматические гидравлические Autofour 4533. Методика поверки», утвержденному ФГУП «ВНИИМС» 09 марта 2017 г. Основные средства поверки:

- динамометр эталонный переносной класса точности 1 по ГОСТ Р 55223-2012. Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы, устанавливающие требования к прессам автоматическим гидравлическим Autofour 4533

ГОСТ 8.640-2014 «ГСИ. Государственная поверочная схема для средств измерений силы».

Зарегистрировано поверок 5
Поверителей 1
Актуальность данных 21.09.2024
