Государственный реестр средств измерений

Сканеры лазерные Trimble TX6, Trimble TX8, 68322-17

68322-17
Сканеры лазерные Trimble TX6, Trimble TX8 (далее - сканеры) предназначены для измерений расстояний и углов по полученному в процессе сканирования массиву точек окружающих объектов.
Карточка СИ
Номер в госреестре 68322-17
Наименование СИ Сканеры лазерные
Обозначение типа СИ Trimble TX6, Trimble TX8
Изготовитель "Trimble AB", Швеция
Год регистрации 2017
Срок свидетельства 10.08.2022
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Сканеры лазерные Trimble TX6, Trimble TX8 (далее - сканеры) предназначены для измерений расстояний и углов по полученному в процессе сканирования массиву точек окружающих объектов.

Описание

Сканеры - приборы, принцип действия которых заключается в определении пространственного положения точек окружающих объектов и дальнейшем построении трёхмерной модели сканируемых окружающих объектов в виде облака точек.

Конструктивно сканеры представляют собой корпус из легкого сплава, вмещающий импульсный лазерный дальномер, оптико-зеркальную поворотно-отклоняющую систему, электрические приводы, датчики углов поворота и электронный управляющий блок. Сканеры имеют встроенный компенсатор, который автоматически вносит поправки в измерения при отклонении вертикальной оси прибора от отвесной линии.

Принцип действия лазерного дальномера основан на измерении времени прохождения импульса лазерного излучения до объекта и обратно. Импульс лазерного излучения с помощью оптико-зеркальной поворотно-отклоняющей системы направляется на диффузную цель. Отраженное целью излучение принимается той же системой, усиливается и направляется на блок, где происходит измерение времени задержки излучаемого и принимаемого сигналов, на основании которого вычисляется расстояние до цели.

Нижняя часть корпуса приспособлена для установки на стандартный геодезический штатив. Управление сканерами осуществляется через цветной сенсорный дисплей на боковой стороне сканеров и/или планшетный компьютер. Запись данных производится на внешние флеш-накопители с интерфейсом USB 3.0.

Сканеры Trimble TX6, Trimble TX8 различаются между собой диапазонами и погрешностями измерений расстояний.

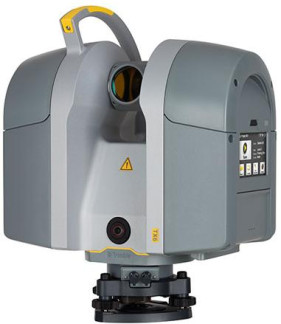

Общий вид сканеров представлен на рисунке 1.

Ограничение несанкционированного доступа к узлам сканеров обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей.

Программное обеспечение

Сканеры имеют встроенное микропрограммное обеспечение (далее - МПО), используемое для управления работой сканеров, записи, хранения и передачи измеренных данных, а также программное обеспечение «Trimble RealWorks», устанавливаемое на персональный компьютер, предназначенное для хранения и обработки измеренных данных в соответствии с алгоритмами, выбираемыми пользователем.

Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов.

Защита МПО и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» в соответствии с Р 50.2.077 - 2014, программного обеспечения «Trimble RealWorks» - уровню «Средний».

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационное наименование ПО

МПО

Trimble RealWorks

Номер версии (идентификационный номер) ПО, не ниже

2022

10.2.2.467

Цифровой идентификатор ПО

AA4893B6

CD53C977

Алгоритм вычисления цифрового идентификатора ПО

CRC32

CRC32

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Модификация

Trimble TX6

Trimble TX8

Диапазон измерений: - углов,0:

- горизонтальных

от 0 до 360

- вертикальных

от -158,5 до +158,5

- расстояний , м:

- стандартный режим

от 0,6 до 80,0

от 0,6 до 120,0

- режим увеличенной дальности

от 0,6 до 120,0

от 0,6 до 340,0

Г раницы допускаемой абсолютной погрешности измерений

углов (при доверительной вероятности 0,95), "

±33

Допускаемая средняя квадратическая погрешность измере

ний углов, "

17

Границы допускаемой абсолютной погрешности измерений расстояний (при доверительной вероятности 0,95), мм:

- при измерении расстояний от 0,6 до 1,5 м включ.

±8

±8

- при измерении расстояний св. 1,5 до 100,0 м включ.

±4

±4

- при измерении расстояний св. 100 до 120 м включ.

±8

±8

- при измерении расстояний св.120 до 340 м включ.

-

±20

Допускаемое среднее квадратическое отклонение измерений расстояний, мм:

- при измерении расстояний от 0,6 до 2,0 м включ.

4

4

- при измерении расстояний св. 2 до 120 м включ.

2

2

- при измерении расстояний св. 2 до 80 м включ. ’

-

1

- при измерении расстояний св.120 до 340 м включ.

-

10

1) - для поверхностей с коэффициентом диффузного отражения от 0,18 до 0,90 включ.

’ - в режиме высокой точности

Наименование характеристики

Значение

Лазерное излучение:

- мощность, мВт, не более

150

- длина волны, нм

1500

- класс по ГОСТ 31581-2012

1

Напряжение источника электропитания постоянного тока, В:

- внутренний аккумулятор

10,8

- внешний источник

12,0

Диапазон рабочих температур, °С

от 0 до +40

Габаритные размеры, (ШхВхГ), мм

335x386x242

Масса с трегером и аккумулятором, кг, не более

11,2

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус сканеров.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество, ед.

Сканер лазерный Trimble TX6, Trimble TX8

-

1

Источник питания от сети переменного тока

-

1

Флеш-накопитель 64 Гбайт USB 3.0

-

1

Набор визирных марок

-

1

Комплект для ухода за оптикой

-

1

Транспортировочный футляр

-

1

Диск с ПО

-

1

Руководство по эксплуатации

-

1

Методика поверки

МП АПМ 22-17

1

Аккумуляторная батарея1’

-

Зарядное устройство1-’

-

1

Транспортировочный футляр для аккумуляторов и зарядного устройства1’

-

1

1) - по заказу потребителя

Поверка

осуществляется по документу МП АПМ 22-17 «Сканеры лазерные Trimble TX6, Trimble TX8. Методика поверки», утвержденному ООО «Автопрогресс-М» «31» марта 2017 года.

Основные средства поверки:

- тахеометр электронный 1 разряда по ГОСТ Р 8.750-2011, ПГ ±(0,2+0,5-10-D-6) мм, ПГ ±10” Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ Р 8.750-2011 Государственная система обеспечения единства измерений. Государственная поверочная схема для координатно-временных средств измерений

Государственная поверочная схема для средств измерений плоского угла, утверждённая приказом Федерального агентства по техническому регулированию и метрологии от 19 января 2016 г. № 22

Tехническая документация «Trimble AB», Швеция
