| Номер в госреестре | 68324-17 |
| Наименование СИ | Аппаратура регистрации давления |
| Обозначение типа СИ | "Нейва 10000" |
| Изготовитель | Федеральное казенное предприятие "Нижнетагильский институт испытания металлов" (ФКП "НТИИМ"), Свердловская обл., г. Нижний Тагил |
| Год регистрации | 2017 |
| Срок свидетельства | 10.08.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Аппаратура регистрации давления «Нейва 10000» (далее - Аппаратура) совместно с пьезоэлектрическими датчиками давления предназначена для измерения давления пороховых газов на дно и стенки зарядной камеры, а также на стенки ствола орудия при выстреле.
Принцип действия Аппаратуры основан на преобразовании электрических зарядов, генерируемых пьезоэлектрическим датчиками давления в электрическое напряжение с последующим аналогово-цифровым преобразованием и регистрацией информации в цифровом виде.
Аппаратура состоит из блока сопряжения БС312, рабочей станции, принтера, источника бесперебойного питания, комплекта кабелей. Также в состав Аппаратуры могут входить кабельные катушки. Блок сопряжения и рабочая станция включают в себя четыре независимых измерительных канала. Каждый канал включает в себя модуль усилителя заряда (МУЗ) и аналогово-цифровой преобразователь (АЦП). Пьезоэлектрические датчики давления, установленные на дне гильзы, стенках зарядной камеры или ствола пушки формируют на своих обкладках пропорциональный давлению электрический заряд, который по кабелю поступает на вход соответствующего МУЗ блока сопряжения. МУЗ осуществляет линейное преобразование входного заряда в электрическое напряжение с заданным коэффициентом преобразования. С МУЗ сигналы поступают на четырехканальный 12-разрядный АЦП, установленный в рабочей станции. АЦП производит преобразование сигналов с выбранным периодом дискретизации в цифровой код, который записывается в память рабочей станции. Обработка и просмотр кривых давления производятся в соответствии с установками специального программного обеспечения (СПО).

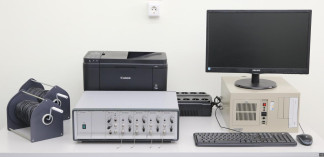

Общий вид средства измерений представлен на рисунке 1.
ЕЕ
В состав Аппаратуры входит СПО «Нейва 16К», которое предназначено только для работы с Аппаратурой и не может быть использовано отдельно от ее измерительной части. СПО предназначено для ввода информации об условиях проведения сеанса измерений, параметров блока сопряжения и мест установки датчиков, регистрации измерительной информации в многоканальном режиме, обработки результатов измерений с целью получения функциональных зависимостей давления, производной давления и интеграла давления во времени, определения основных характеристик исследуемого процесса, сохранения данных регистрации и обработки, печати графических и табличных форм с результатами, статистической обработки группы результатов. СПО функционирует на персональном компьютере, который выполняет функции, как средства регистрации измерительной информации, так и средства обработки данных.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Нейва 16К |
| Номер версии (идентификационный номер) ПО | v2.0 |
| Цифровой идентификатор ПО (CRC32) | F8F6C004 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон преобразуемых электрических зарядов, пКл, не менее | от -20000 до 0 |
| Коэффициент преобразования, мВ/пКл | от 0,20 до 0,25 |
| Верхние граничные частоты переключаемых полос пропускания: | |
| - по уровню минус 3 дБ, кГц | 5,0±0,6 |
| - по уровню минус 3 дБ, кГц | 50±5 |
| - по уровню минус 6 дБ, кГц | 150±15 |
| Дрейф нуля, мВ/с, не более | 0,5 |
| Диапазон выходных электрических зарядов модуля калибратора, пКл, не менее | от -20000 до 0 |
| Пределы допускаемой приведенной погрешности измерения электрических зарядов, % (нормирующее значение 20000 пКл) | ±0,2 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Количество каналов регистрации, шт. | 4 |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | 220±22 |
| - частота переменного тока, Гц | 50,0±0,5 |
| Потребляемая мощность, кВ-А, не более | 1,0 |
| Масса переносных блоков, кг, не более | 10 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +15 до +25 |
| - относительная влажность, %, не более | 80 |
| - атмосферное давление, кПа | от 96 до 104 |
| Средний срок службы, лет, не менее | 8 |
наносится на лицевую панель блока сопряжения в виде наклейки и на титульный лист формуляра типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| 1 Блок сопряжения БС 312 | АШВ 2.206.024 | 1 шт. |
| 2 Рабочая станция в составе: | ||
| 2.1 Системный блок с модулем АЦП | 1 шт. | |
| 2.2 Монитор | 1 шт. | |
| 2.3 Клавиатура | 1 шт. | |
| 2.4 Манипулятор типа «Мышь» | 1 шт. |
| Наименование | Обозначение | Количество |
| 3 Принтер | 1 шт. | |
| 4 Источник бесперебойного питания (ИБП) | 1 шт. | |
| 5 Формуляр | АШВ 2.832.042ФО | 1 экз. |
| 6 Руководство по эксплуатации | АШВ 2.832.042РЭ | 1 экз. |
| 7 Кабель КС304-3 | АШВ 4.850.036-03 | 4 шт. |
| 8 Переход СР-50-75ФВ | ВР0.364.008 ТУ | 4 шт. |
| 9 Шнур сетевой АС 102 | 1 шт. | |
| 10 Кабель КС202-1 | АШВ 4.850.036 | 1 шт. |
| 11 *Кабель КС202-3 | АШВ 4.850.037 | 4 шт. |
| 12 **Катушка | АШВ 4.857.001 | 2 шт. |
| 13 Вставка плавкая ВП1-1 0,5А 250В | ОЮЩ.480.003ТУ | 2 шт. |
| 14 Руководство оператора | 904.00951-013401 | 1 экз. |
| 15 Специальное программное обеспечение | 904.00951-01 | 1 шт. |
| 16 Методика поверки | 1 экз. | |
| * Длина кабеля менее 50 м при поставке согласовывается с заказчиком **При длине кабеля АТТТВ 4.850.037 менее 20 м катушка АТТТВ 4.857.001 не поставляется | ||
осуществляется по документу МП 4202/2-2017 «Аппаратура регистрации давления «Нейва 10000». Методика поверки», утвержденному ФБУ «УРАЛТЕСТ» 24 марта 2017 года.
Основные средства поверки:
Таблица 5 - Основные средства поверки
| Наименование характеристики | Значение |
| Вольтметр универсальный В7-78/1 (рег. № 52147-12) | |
| Пределы допускаемой основной абсолютной погрешности измерений напряжения постоянного тока | ±(0,00005 -Ux+0,000035 -ипр) |
| Пределы допускаемой основной абсолютной погрешности измерений напряжения переменного тока | ±(0,004-Ux+0,005 -ипр) |
| Примечание: Ux - измеренное значение напряжения, ипр - значение верхнего предела измерений | |
| Измеритель RLC LCR-7819 (рег. № 53914-13) | |
| Пределы допускаемой абсолютной погрешности измерений электрической емкости, Ф | ±(0,03 • 10-2C+0,02- 10-2С(1+Ка)(1 + +Р|)-(1+Кв+Кс)) |
| Примечание: С - электрическая емкость, D - коэффициент диэлектрических потерь, Ка, -коэффициент, зависящий от режима стабилизации напряжения измерительного сигнала, Ка=2, если режим стабилизации включен, Ка = 0, если режим стабилизации выключен, Кв - коэффициент, зависящий от времени измерения. Кв=0 для режима «Slow», Кв=3 для режима «Medium», Кв=10 для режима «Fast», Кс - коэффициент, зависящий от частоты и уровня измерительного сигнала, f - значение частоты измерительного сигнала в кГц | |
| Генератор сигналов низкочастотный Г3-112 (рег. № 6702-78) | |
| Диапазон частот, Гц | от 10 до 1 107 |
| Основная погрешность установки частоты, % на диапазоне от 10 Гц до 1 МГц на диапазоне от 1 Мц до 10 МГц | ±(2+30Я"н) ±3 |
| Наименование характеристики | Значение |
| Уровень выходного напряжения синусоидального сигнала, не менее, В | 10 |
| Примечание: f - установленное значение частоты, Гц | |
| Секундомер механический типа С0Ппр-2а-2-010 (рег. № 11519-06) | |
| Пределы допускаемой относительной погрешности, с | ±(0,34/T+4,3 10-4) |
| Примечание: T - измеряемый интервал времени, с | |
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
АТТТВ 2.832.042 ТУ «Аппаратура регистрации давления «Нейва 10000». Технические условия».
| Зарегистрировано поверок | 45 |
| Поверителей | 8 |
| Актуальность данных | 21.11.2024 |
