| Номер в госреестре | 68329-17 |
| Наименование СИ | Гистерезисграф |
| Обозначение типа СИ | MH-50 |
| Изготовитель | "Walker scientific Inc.", США |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Гистерезисграф MH-50 (далее гистерезисграф) предназначен для измерения магнитных характеристик остаточной индукции (Br), коэрцитивной силы по индукции НСВ и намагниченности Нем, максимального произведения (BH)max) образцов магнитотвердых материалов (сплавы AlNiCo, сплавы на основе редкоземельных металлов Sm- Со, Nd-Fe - В) в режиме перемагничивания квазистатическим магнитным полем в замкнутой магнитной цепи. Измерения проводятся в автоматическом режиме.
Гистерезисграф представляет собой измерительную систему, содержащую средства измерений и вспомогательные устройства, осуществляющие операции по управляемому измерению магнитного состояния образца магнитотвердого материала (далее - МТМ), сбор, обработку и представление измерительной информации о статических магнитных характеристиках образцов МТМ в графическом и числовом видах.
Гистерезисграф состоит из электромагнита, блока питания, персонального компьютера с ПО и измерительного блока, который включает в себя веберметр со скомпенсированной катушкой и тесламетр с датчиком Холла.
Принцип действия гистерезисграфа заключается в перемагничивании образца по петле гистерезиса медленноменяющимся (квазистатическим) магнитным полем в замкнутой магнитной цепи с последующим измерением высокоточным электронным веберметром магнитной индукции или намагниченности, индуцированными в скомпенсированной катушке.
Контролируемый образец изделия (далее - образец) помещается в межполюсной зазор электромагнита так, чтобы образовалась замкнутая магнитная цепь. Вокруг образца располагается скомпенсированная катушка и подводится датчик Холла. Образец намагничивается создаваемым в межполюсном зазоре электромагнита, плавно-меняющимся магнитным полем до уровня насыщения, затем размагничивается плавно-меняющимся магнитным полем. Сигнал с обмоток измерительной катушки и сигнал с датчика Холла поступают на компьютер. По окончании измерительного процесса на экран компьютера выводится график петли гистерезиса и информация о его основных параметрах, а именно:
- коэрцитивная сила по индукции Нсв (кА/м) и намагниченности Нсм (кА/м);
- остаточная индукция Вг (мТл);
- максимальное произведение (b^max (кДж/м ).
Измерения проводятся в автоматическом режиме.
Вывод результатов измерений образца может осуществляться:
- в числовом и графическом виде на экран монитора;
- в виде электронного документа;
- на бумажном носителе в виде графиков, таблиц, протоколов, статистических данных.
Управление работой гистерезисграфа производится с помощью клавиатуры и мыши.

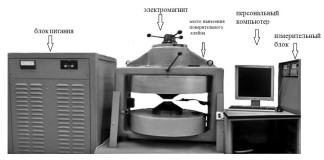

Внешний вид гистерезисграфа MH-50 и место нанесения знака поверки приведены на
рисунке 1.
Пломбирование гистерезисграфа не предусмотрено.
Уровень защиты ПО гистерезисграфа от непреднамеренных и преднамеренных изменений соответствует уровню «Низкий» по Р 50.2.077-2014.
Управление процессом измерений и обработки информации осуществляется с помощью специализированного пакета программного обеспечения (далее - ПО) MH-50.
Результаты измерений отображаются (сохраняются) в виде графиков или таблиц и при необходимости могут быть распечатаны. ПО не оказывает влияния на метрологические характеристики гистерезисграфа.
Таблица 1 - Идентификационные данные програмного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | MH-50 |
| Номер версии (идентификационный номер) ПО | Не ниже 1.0 |
| Цифровой идентификатор ПО | - |
Таблица 2 - метрологические и технические характеристики
| Наименование характеристики | Значение характеристики |
| Максимальная напряженность магнитного поля в зазоре электромагнита 5 мм, кА/м, не менее | 2500 |
| Диапазон измерений напряженности магнитного поля, кА/м | от 0,1 до 2500 |
| Пределы допускаемой относительной погрешности измерений напряженности магнитного поля, % | ±1,0 |
| Диапазон измерений магнитного потока, мкВб | от 5 до 25000 |
| Пределы допускаемой относительной погрешности измерений магнитного потока, % | ±1,0 |
| Наименование характеристики | Значение характеристики |
| Пределы допускаемой относительной погрешности измерений, %: - остаточной индукции (Br) образцов из SmCo, NdFeB; | ±1,0 |
| - коэрцитивной силы по индукции Исв и намагниченности Исм образцов из SmCo, NdFeB; | ±1,0 |
| - максимального произведения (BH)max образцов из SmCo, NdFeB; | ±2,0 |
| Диаметр образцов, мм | от 5 до 60 |
| Г абаритные размеры, мм, не более (ДхТТТхВ) | 4000х1000х1500 |
| Масса, кг, не более | 1542 кг |
| Параметры электрического питания: - напряжение питающей сети, В | 380±10 |
| - частота питающей сети, Гц | 50±0,5 |
| - потребляемая мощность, Вт, не более | 500 |
| Условия эксплуатации: - температура окружающего воздуха, °C | от +15 до +25 |
| - относительная влажность воздуха (при t= + 23 °C), %, не более | 80 |
наносится на корпус электромагнита гистерезисграфа методом наклейки этикетки и на титульный лист руководства по эксплуатации печатным методом.
Таблица 4 - Комплектность средства измерений
| Наименование | Количество штук |
| Гистерезисграф MH-50 | 1 |
| Эксплуатационные документы: - руководство по эксплуатации; | 1 |
| МП 01-07-2016 «Гистерезисграф автоматический MH-50. Методика поверки» | 1 |
осуществляется по документу МП 01-07-2016 «ГСИ. Гистерезисграф MH-50. Методика поверки», утвержденному АО «Спецмагнит» 16.06.2016.
Основные средства поверки:
измеритель магнитной индукции Ш 1-9 (рег. № 9335-83); мегаомметр (рег.№ 61977-15);
эталонная мера магнитного потока 1-го разряда по ГОСТ 8.030- 91 в виде источника сигналов для поверки веберметров У 1855 М;
гигрометр психрометрический ВИТ-1 (рег. № 9364-08).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус электромагнита гистерезисграфа методом наклейки этикетки.
приведены в эксплуатационном документе.
ГОСТ 8.268-77 ГСИ. Методика выполнения измерений при определении статических магнитных характеристик магнитотвердых материалов.
Техническая документация фирмы «Walker scientific Inc.», США.
