Номер в госреестре | 68330-17 |
Наименование СИ | Преобразователи расхода турбинные |
Обозначение типа СИ | HO |
Изготовитель | "Hoffer Flow Controls", США |
Год регистрации | 2017 |
Срок свидетельства | 15.08.2027 |
МПИ (интервал между поверками) | 2 года |
Описание типа | скачать |
Методика поверки | скачать |
Преобразователи расхода турбинные НО предназначены для измерений объема и объемного расхода жидкости.
Принцип действия преобразователей расхода турбинных НО основан на подсчете количества вращений крыльчатки (лопастного ротора) первичного преобразователя. Поток жидкости, протекая в проточной части преобразователя расхода турбинного НО вызывает вращение крыльчатки с угловой скоростью, пропорциональной расходу жидкости. При вращении крыльчатки индуцируется электрический сигнал в катушке индуктивности. Частота пульсирующего электрического сигнала прямо пропорциональна объемному расходу жидкости.
Преобразователь расхода турбинный НО состоит из герметичного корпуса, выполненного из немагнитных материалов, в проточной части, которого, находятся ламинаризаторы потока, крыльчатка (лопастной ротор), во внешней части, изолированной от измеряемой среды, располагается катушка индуктивности. Катушка индуктивности генерирует и формирует электрический сигнал формы меандр с частотой пропорциональной объемному расходу жидкости.

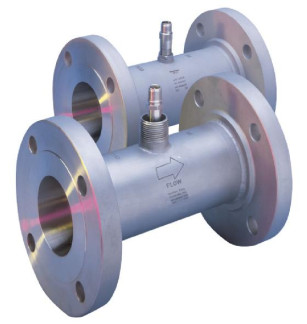

Общий вид преобразователей расхода турбинных НО представлен на рисунке 1.
Пломбирование от несанкционированного доступа преобразователей расхода турбинных НО осуществляется нанесением знака поверки давлением на свинцовую (пластмассовую) пломбу, установленную на контровочной проволоке, пропущенной через специальное отверстие разъема катушки индуктивности и обмотанной вокруг корпуса преобразователя расхода турбинного НО.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлена на рисунке 2.
отсутствует.
Таблица 1 - Метрологические характеристики
Наименование характеристики | Значение | ||||||||
Номинальный диаметр | DN5 | DN10 | DN12 | DN15 | DN20 | DN25 | DN32 | DN40 | DN50 |
Диапазон измерений расхода, м3/ч - значение наименьшего расхода, 0наим | 0,08 | 0,17 | 0,28 | 0,4 | 0,6 | 1,4 | 2,1 | 2,9 | 5,1 |
- значение наибольшего расхода, 0макс | 0,8 | 1,7 | 2,2 | 3,6 | 6,6 | 13,8 | 21,0 | 29,4 | 51,0 |
Измеряемая среда | нефть по ГОСТ Р 51858-2002, нефтепродукты и другие неагрессивные жидкости нейтральные к сталям 20Х13 и 12Х18Н10Т | ||||||||
Пределы допускаемой относительной по | |||||||||
грешности при измерении объема и объем | ±0,5 | ||||||||
ного расхода, % |
Продолжение таблицы 1 - Метрологические характеристики
Наименование характеристики | Значение | |||||||
Номинальный диаметр | DN65 | DN80 | DN100 | DN125 | DN150 | DN200 | DN250 | DN300 |
Диапазон измерений расхода, м3/ч - значение наименьшего расхода, 0наим - значение наибольшего расхода, 0макс | 9,1 91 | 13,6 148 | 17,0 284 | 31,8 454 | 45,4 659 | 74,9 1181 | 148 1817 | 318 2725 |
Измеряемая среда | нефть по ГОСТ Р 51858-2002, нефтепродукты и другие неагрессивные жидкости нейтральные к сталям 20Х13 и 12Х18Н10Т | |||||||
Пределы допускаемой относительной по | ||||||||
грешности при измерении объема и объем | ±0,5 | |||||||
ного расхода, % |
Наименование характеристики | Значение | |||||
Номинальный диаметр | DN5 DN10 DN12 | DN15 DN20 | DN25 | DN32 | DN40 | DN50 |
Вязкость измеряемой жидкости, сСт, не более | 300 | |||||
Плотность измеряемой среды, кг/м3 | от 600 до 1200 | |||||
Гидравлическое сопротивление преобразователя при 0макс и при вязкости измеряемой жидкости не более 1 сСт, МПа, не более | 0,35 | |||||
Давление измеряемой среды, МПа, не более | 1,6; 2,5; 4; 6,3; 10; 16; 25; 36 | |||||
Наличие свободного воздуха в измеряемой среде | не допускается | |||||
Наличие механических примесей в измеряемой среде | не допускается | |||||
Температура измеряемой среды, °С | от -45 до +120 | |||||
Параметры выходных сигналов: Импульсный, Гц | от 3 до 3000 | |||||
Потребляемая мощность, В • А, не более | 0,5 | |||||
Параметры электрического питания: - напряжение постоянного тока, В | от 8 до 30 | |||||
Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа - относительная влажность окружающего воздуха, % | от -70 до +80 от 80 до 107 от 30 до 93 | |||||
Средний срок службы, лет Средняя наработка на отказ, ч | 10 83585 | |||||
Г абаритные размеры средства измерений, мм, не более - высота - ширина - длина | 178 133 305 | 203 159 305 | 203 184 310 | 229 203 313 | 229 235 319 | |
Масса, кг, не более | 1,8 | 2,3 | 2,7 | 3,2 | 4,5 | 5,9 |
Наименование характеристики | Значение | |||||||
Номинальный диаметр | DN65 | DN80 | DN100 | DN125 | DN150 | DN200 | DN250 | DN300 |
Вязкость измеряемой жидкости, сСт, не более | 300 | |||||||
Плотность измеряемой среды, кг/м3 | от 600 до 1200 | |||||||
Гидравлическое сопротивление преобразователя при 0макс и при вязкости измеряемой жидкости не более 1 сСт, Мпа, не более | 0,35 | |||||||
Давление измеряемой среды, МПа, не более | 1,6; 2,5; 4; 6,3; 10; 16; 25; 36 | |||||||
Наличие свободного воздуха в измеряемой среде | не допускается | |||||||
Наличие механических примесей в измеряемой среде | не допускается | |||||||
Температура измеряемой среды, °С | от -45 до +120 | |||||||
Параметры выходных сигналов: Импульсный, Гц | от 3 до 3000 | |||||||
Потребляемая мощность, В • А, не более | 0,5 | |||||||
Параметры электрического питания: - напряжение постоянного тока, В | от 8 до 30 | |||||||
Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа - относительная влажность окружающего воздуха, % | от -70 до +80 от 80 до 107 от 30 до 93 | |||||||
Средний срок службы, лет Средняя наработка на отказ, ч | 5 83585 | |||||||
Г абаритные размеры средства измерений, мм, не более - высота - ширина - длина | 254 267 327 | 279 305 334 | 305 356 346 | 356 419 360 | 406 483 373 | 457 552 422 | 559 673 425 | 610 762 451 |
Масса, кг, не более | 9,5 | 12,2 | 18,6 | 23,6 | 30,8 | 59,0 | 95,3 | 136 |
наносится типографским способом в нижнюю часть по центру титульных листов паспорта и руководства по эксплуатации и фотохимическим печатанием (штемпелевание) на корпус первичного преобразователя расхода турбинного НО.
Таблица 3 - Комплектность средства измерений
Наименование | Обозначение | Количество |
Расходомер турбинный НО | - | 1 шт. |
Паспорт | АБНЦ.407282.010ПС | 1 экз. |
Руководство по эксплуатации | АБНЦ.407282.010РЭ | 1 экз. |
Методика поверки | МП 0578-1-2017 | 1 экз. |
осуществляется по документу МП 0578-1-2017 «Инструкция. ГСИ. Преобразователи расхода турбинные НО. Методика поверки», утвержденному ФГУП «ВНИИР» 04.04.2017 г.
Основные средства поверки:
- рабочий эталон единицы объемного расхода и объема жидкости 2-го разряда по ГОСТ 8.374-2013 и (или) по ГОСТ 8.142-2013 с пределами допускаемой относительной погрешности (расширенной неопределенности) эталона при воспроизведении объема не более ±0,15%.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и в паспорт преобразователя расхода турбинного НО, а также на пломбу, установленную в соответствии с рисунком 2.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к преобразователям расхода турбинным НО
ГОСТ 8.374-2013 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расхода (объема и массы) воды
ГОСТ 8.142-2013 ГСИ. Государственная поверочная схема для средств измерений массового и объемного расхода (массы и объема) жидкости
Зарегистрировано поверок | 25 |
Поверителей | 4 |
Актуальность данных | 21.11.2024 |
