| Номер в госреестре | 68332-17 |
| Наименование СИ | Система измерительно-управляющая АСУ ТП в составе установки разделения воздуха PL4NH ООО "Праксайр Азот Тольятти" |
| Изготовитель | "Mehler Electric Wuhan Co,. Ltd.", Китай |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Система измерительно-управляющая АСУ ТП в составе установки разделения воздуха PL4NH ООО «Праксайр Азот Тольятти» (далее - система) предназначена для измерений и контроля технологических параметров установки разделения воздуха PL4NH ООО «Праксайр Азот Тольятти» (давления, температуры, расхода, положения и уровня рабочей среды, объемной доли веществ в газовых средах, электрической мощности) в стационарных и пусковых режимах работы, а также визуализации, накопления, регистрации и хранения информации о состоянии технологических параметров.
Принцип действия системы основан на последовательных преобразованиях измеряемых величин сначала в электрические, а затем в цифровые сигналы с последующим отображением и архивированием измерительной информации.
Система обеспечивает выполнение следующих функций:
- измерение и первичную обработку измерительной информации, линеаризацию, масштабирование, усреднение данных;
- регистрацию и архивирование информации и событий с присвоением временной метки;
- формирование сигналов предупредительной и аварийной сигнализации по уставкам, заданным программным путем;
- автоматическую диагностику состояния технологического оборудования и контроль протекания технологического процесса;
- программно-логическое управление исполнительными устройствами объекта;
- регулирование технологических процессов объекта;
- технологические защиты и блокировки;
- вывод и отображение текущих значений параметров на АРМ операторов.
Состав системы и регистрационные номера в Федеральном информационном фонде (рег. №) средств измерений приведены в таблице 2.
Система состоит из трех уровней с иерархической распределенной обработкой информации и включает в себя:
- нижний уровень включает в себя первичные измерительные преобразователи (ПИП) которые осуществляют преобразование измеряемых физических величин в электрические сигналы в виде силы и напряжения постоянного электрического тока, а также сопротивления постоянному электрическому току;
- средний уровень - вторичная (электрическая) часть (ЭИК) которая представляет собой программируемые контроллеры ControlLogix в составе комплекса измерительно-вычислительного и управляющего (ИВК) на базе платформы Logix производства фирмы «Rockwell Automation Allen-Bradley» серии 1756, рег. № 42664-09. ИВК представляет собой модульную систему, состоящую из процессорных модулей 1756-L61, 1756-L63, шасси 1756-А10, 1756-А17, модулей связи 1756-ENBT, 1756-EN2T, 1756-EN2F, аналоговых модулей ввода моделей 1756-IF6I, 1756-IF16, аналоговых модулей вывода модели 1756-OF8 и температурных модулей модели 1756-IR6I. Модули, установленные в шасси, объединяются шиной данных внутри шасси и локальной магистралью данных между шасси. Для организации распределенного сбора данных и управления контроллеры и средства операторского интерфейса объединены сетью Ethernet. Для обмена данными с сторонними системами контроля и управления используется связь стандарта RS-485. В электротехнических шкафах ИВК также располагаются технические средства для обеспечения надежного питания устанавливаемого оборудования, индикации и сигнализации
о состоянии технических устройств, дверей шкафа и автоматических выключателей, надежного функционирования в условиях промышленной эксплуатации.
- верхний уровень включает в себя сервер системы и автоматизированное рабочее место (АРМ).
Компоненты системы соединяются проводными линиями связи.
Информационный обмен между компонентами среднего и верхнего уровней системы и между компонентами верхнего уровня осуществляется по интерфейсу Ethernet.

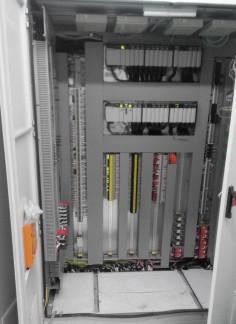

Внешний вид электротехнического шкафа системы представлен на рисунке 1.
Пломбирование системы не предусмотрено.
Структура и функции программного обеспечения (ПО) системы:
ПО системы состоит из встроенного ПО ИВК и ПО, устанавливаемого на АРМ.
Встроенное ПО ИВК устанавливается в энергонезависимую память модулей контроллеров в производственном цикле заводом-изготовителем и в процессе эксплуатации изменению не подлежит.
ПО АРМ обеспечивает работу станции оператора, осуществляет отображение измеренных значений, параметров технологического процесса, отвечает за сбор и хранение архивной информации, обеспечивает связь со сторонними системами, отвечает за резервное копирование данных, обеспечивает интерфейс для конфигурирования системы в целом и отдельных ее параметров.
ПО системы относится к метрологически значимой части программного обеспечения.
Идентификационные данные ПО системы приведены в таблице 1.
| Идентификационные данные (признаки) | Значения | ||||||||
| Идентиф икационное наименование ПО | Пакет RSLogix5000 Professional Edition E Инженерная станция | Пакет GE Proficy iFIX АРМ SCADA | Пакет GE Proficy iFIX АРМ Оператора | Пакет GE Proficy iFIX АРМ SCADA станция наполнения авто | Пакет GE Proficy iFIX АРМ SCADA Инженерная станция | Пакет GE Industrial Gateway OPC Server АРМ SCADA 1 | Пакет GE Industrial Gateway OPC Server АРМ Оператора 1 | Пакет GE Industrial Gateway OPC Server Инженерная станция | Пакет GE Industrial Gateway OPC Server АРМ SCADA |
| Номер версии (идентификационный номер) ПО, не ниже | 20.01 | 5.5 | 5.5 | 5.5 | 5.5 | 7.58 | 7.58 | 7.58 | 7.58 |
| Цифровой идентификатор ПО | 4 3 5 О VO 0 сч 7 Q 2 3 4 00 | PQ 5 D 3 6 0 6 m 7 0 3 1C C 6 | 7 PQ 1E pq 5 8 Q 3 7 6 8 5 6 C 5 | 6 D F 8 2 F О Q 4 A 0 6 A1 21 | 7 4 8 F E 6 о F 7 A E 0 41 | C E PQ 6 5 4 t-' 00 6 D 8 7 C 3 | 0 E D F C C 5 D 7 F D 3 | 5 И 8 C1 01 6 <N СП 8 E 7 3 4 C 3 | PQ 81 A 7 3 W 0 A 6 3 E C 2 |
| Алгоритм вычисления цифрового идентификатора ПО | |||||||||
| Другие идентификационные данные (если имеются) | Серийный номер 2022084662 | Номер лицензии 200263367 | и и нз 8 не 6 ец 3 3 S vo л2 р0 е0 ме 20 о Н | и и нз 70 це 337 3 S vo л2 р0 е0 ме 20 о Н | и и Э о не 6 ец 6 3 S vo л2 р0 е0 ме 20 о Н | 1 | ■ | 1 | ■ |
Для обеспечения защиты программного обеспечения от преднамеренных и непреднамеренных изменений в системе предусмотрено:
- разделение уровней доступа для различных категорий пользователей;
- защита с помощью паролей и других специализированных средств;
- регистрация событий в системном журнале;
- формирование архива всех действий пользователей;
- наличие антивирусного программного обеспечения;
Шкафы с модулями и контроллерами, а также помещения, в которых размещается аппаратура среднего и верхнего уровней имеют замки и концевые выключатели.
Метрологические характеристики системы нормированы с учетом влияния ПО.
Уровень защиты ПО - «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики ИК системы (входные электрические сигналы ЭИК)
| Измеряемая величина | Диапазон измерений (ДИ) | ПИП | ЭИК | Пределы допускаемой основной погрешности ИК | Пределы погрешности ИК в условиях эксплуатации | |
| Тип и пределы допускаемой погрешности (основной / в условиях эксплуатации) | Выходно й сигнал (входной сигнал ЭИК) | Состав и пределы допускаемой погрешности ЭИК (основной / в условиях эксплуатации) | ||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| ИК давления8 | Избыточного давления: от 0 до 68950 кПа Абсолютного давления: от 0 до 68900 кПа Разности давлений: от -13800 до +13800 кПа Разряжения: от 0 до -101 кПа | 3051 рег. № 14061-10 у7= ±0,1/1,35% | от 4 до 20 мА | 1756-IF16 у1= ±0,15 %/±0,15 % | Y= ±0,25 % | Y= ±1,5 % |
| Избыточного давления: от -101,3 до +68947,0 кПа Абсолютного давления: от 0 до 68947 кПа Разности давлений: от -13789 до +13789 кПа | 3051 ре7г. № 14061-15 у7 = от ±0,04 до ±1,125 %/ от ±0,07 до ±3,822 % | от 4 до 20 мА | 1756-IF16 у1 = ±0,15 %/±0,15 % | у = от ±0,19 до ±1,28 % | у = от ±0,22 до ±4 % | |
| Избыточного давления: от -101,3 до 68947,0 кПа Абсолютного давления: от 0 до 68947 кПа Разности давлений: от -13789 до +13789 кПа | 3051 рег. № 14061-15 у7 = от ±0,04 до ±1,125 %/ от ±0,070 до ±3,822 % => ROC/FloBoss рег. № 14661-08 у = ±0,1 % | от 4 до 20 мА | 1756-IF16 у1 = ±0,15 %/±0,15 % | у = от ±0,3 % до ±1,38 % | у = от ±0,32 до ±4,1 % | |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| ИК давления8 | от 0 до 3000 кПа | P499 рег. № 48894-12 у7= ±1 %/±1 % | от 4 до 20 мА | 1756-IF16 у1= ±0,15 %/±0,15 % | у = ±1,15 % | у = ±1,15 % |
| Избыточного давления: от -101 до 68950 кПа Абсолютного давления: от 0 до 68950 кПа Разности давлений: от -13790 до 13790 кПа | 2051 рег. № 56419-14 для 2051С: у7 = от ±0,05 до ±0,525 %; для 2051Т: у7 = от ±0,05 до ±0,75 % | от 4 до 20 мА | 1756-IF16 у1 = ±0,15 %/±0,15 % | для 2051 С: у = от ±0,2 до ±0,675 %; для 2051Т: у = от ±0,2 до ±0,9 % | для 2051С: у = от ±0,2 до ±0,675 %; для 2051Т: у = от ±0,2 до ±0,9 % | |
| Избыточного давления: от -0,1 до 6,0 МПа Разности давлений: от 0 до 1,6 МПа | 401002, 401011,401050 рег. № 57663-14 у7 = ±0,5 %/±1,3 % | от 4 до 20 мА | 1756-IF16 у1 = ±0,15 %/±0,15 % | у = ±0,65 | у = ±1,45 % | |
| Избыточного давления: от 0 до 900 кПа от 0 до 5 МПа | 11 GM рег. № 62339-15 у7 = ±0,5 %/±1,5 % | от 4 до 20 мА | 1756-IF16 у1 = ±0,15 %/±0,15 % | у = ±0,65 | у = ±1,65 % | |
| Избыточного давления: от 20 до 100 кПа | PIT рег. № 65189-16 у7 = ±0,2 %/±1,0 % | от 4 до 20 мА от 80,31 до 175,86 Ом | 1756-IF16 у1 = ±0,15 %/±0,15 % 1756-IR6I У4 = ±0,1 %/±0,1 % | у = ±0,35 | у = ±1,15 % | |
| ИК 9 температуры | от -50 до +200 °С | NWT-C-PT100/B/2 рег. № 65037-16 (НСХ Pt100) А = ±(0,3+0,005 |t|) °C | А = ±(1,62+ 0,005|t|) °C | А = ±(1,62+ 0,005|t|) °C |
| 1 ИК 9 температуры | 2 | 3 | 4 | 5 | 6 | 7 |
| от -50 до +450 °С | А-1044/261 рег. № 63760-16 (НСХ Pt100) А = ±(0,3+0,005 |t|) °C | от 80,31 до 264,18 Ом | 1756-IR6I у4 = ±0,1 %/±0,1 % | А = ±(1,73+ 0,005|t|) °C | А = ±(1,73+ 0,005|t|) °C | |
| от -50 до +450 °С | А-1044/34 рег. № 63759-16 (НСХ Pt100) А = ±(0,3+0,005 |t|) °C | от 80,31 до 264,18 Ом | 1756-IR6I у4 = ±0,1 %/±0,1 % | А = ±(1,73+ 0,005|t|) °C | А = ±(1,73+ 0,005|t|) °C | |
| от -196 до +300 °С | RTD43 рег. № 63657-16 (НСХ Pt100) А = ±(0,3+0,005 |t|) °C | от 20,25 до 212,05 Ом | 1756-IR6I у4 = ±0,1 %/±0,1 % | А = ±(1,7+ 0,005|t|) °C | А = ±(1,7+ 0,005|t|) °C | |
| от -50 до +200 °С | RBF185L483 рег. № 63656-16 (НСХ Pt100) А= ±(0,3+0,005 |t|) °C | от 80,31 до 175,86 Ом | 1756-IR6I Y4 = ±0,1 %/±0,1 % | А = ±(1,620+ 0,005|t|) °C | А = ±(1,620+ 0,005|t|) °C |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| ИК 9 температуры | от -50 до +300 °С | 90.2020 рег. № 60922-15 (НСХ Pt100) А = ±(0,3+0,005|t|) °C | от 72,33 до 280,98 Ом | 1756-IR6I у4 = ±0,1 %/±0,1 % | А = ±(1,7+ 0,005|t|) °C | А = ±(1,7+ 0,005 |t|) °C |
| от -50 до +200 °С | HL рег. № 56271-14 (НСХ Pt100) А = ±(0,3+0,005|t|) °C | от 80,31 до 175,86 Ом | 1756-IR6I у4 = ±0,1 %/±0,1 % | А = ±(1,62+ 0,005|t|) °C | А = ±(1,62+ 0,005 |t|) °C | |
| от -50 до +260 °С | S14405PD рег. № 53493-13 (НСХ Pt100) А = ±(0,3+0,005|t|) °C | от 80,31 до 197,71 Ом | 1756-IR6I у4 = ±0,1 %/±0,1 % | А = ±(1,65+ 0,005|t|) °C | А = ±(1,65+ 0,005 |t|) °C | |
| от -100 до +400°С | «S» рег. № 48495-11 (НСХ Pt100) А = ±(0,3+0,005|t|) °C | от 60,26 до 247,09 Ом | 1756-IR6I Y4 = ±0,1 %/±0,1 % | А = ±(1,73+ 0,005|t|) °C | А = ±(1,73+ 0,005 |t|) °C | |
| от -50 до +300 °С | ТСП 90 тип В рег. № 41742-09 (НСХ Pt100) А = ±(0,3+0,005 |t|) °C А = ±(0,5+0,005 |t|) °C | от 80,31 до 212,05 Ом | 1756-IR6I Y4 = ±0,1 %/±0,1 % | А = ±(1,7+ 0,005|t|) °C | А = ±(1,9+ 0,005 |t|) °C | |
| от -50 до +155°С | ТСП S100050PM рег. № 46921-11 (НСХ Pt100) А = ±(0,15+0,002|t|) °C | от 80,31 до 212,05 Ом | 1756-IR6I Y4 = ±0,1 %/±0,1 % | А = ±(1,7+ 0,005|t|) °C | А = ±(1,7+ 0,005 |t|) °C |
| 1 ИК 9 температуры | 2 | 3 | 4 | 5 | 6 | 7 |
| от -196 до +300 °С | ТСП 65 тип В рег. № 22257-11 (НСХ Pt100) А= ±(0,3+0,005 |t|) °C | от 20,25 до 212,05 Ом | 1756-IR6I у4 = ±0,1 %/±0,1 % | А = ±(1,7+ 0,005|t|) °C | А = ±(1,7+ 0,005 |t|) °C | |
| от 0 до +650 °С | EZ-ZONE PM6L1EJ-AAFAAAA рег. № 64971-16 ДИ от 0<t<333 °С А =±3,15 °С/ А = ±5,15 °С | от 4 до 20 мА | 1756-IF16 Y1 = ±0,15 %/±0,15 % | А = ±4,125 °С | А = ±5,65 °С | |
| EZ-ZONE PM6L1EJ-AAFAAAA рег. № 64971-16 ДИ от 333<t<650 °С А = ±(0,65+ 0,0075|t|) °C/ А = ±(2,65+0,0075|t|) °C | от 4 до 20 мА | 1756-IF16 Y1 = ±0,15 %/±0,15 % | А = ±(1,625+ 0,0075 |t|) | А = ± (3,625+ 0,0075|t|) | ||
| от 0 до +200 °С | ТС 51160 (тип Т) рег. № 64010-16 ДИ от 0 до 100 °С включ. А = ±1,5 °С | от 0 до +4,279 мВ | 1756-IТ6I А = 0,54 °С3 | А = ±2,05 °С | А = ±2,05 °С | |
| ТС 51160 (тип Т) рег. № 64010-16 ДИ св. 100 до 200 °С включ. А = ±3,0 °С | от -4,279 до +9,288 мВ | 1756-IТ6I А = 0,54 °С3 | А = ±3,54 °С | А = ±3,54 °С |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| ИК температуры9 | от -50 до +450 °С | A-1044/34 рег. № 63759-16 (НСХ Pt100) А = ±(0,3+0,005 |t|) °C | от 80,31 до 264,18 Ом | 1756-IR6I у4 = ±0,1 %/±0,1 % | А = ±(1,73+ 0,005 |t|) °C | А = ±(1,73+ 0,005|t|) °C |
| от -50 до +250 °С | TR58 рег. № 47279-11 (НСХ Pt100) А = ±(0,3+0,005 |t|) °C | от 80,31 до 194,10 Ом | 1756-IR6I у4 = ±0,1 %/±0,1 % | А = ±(1,65+ 0,005 |t|) °C | А = ±(1,65+ 0,005|t|) °C | |
| от -50 до +200 °С | NWT-C-PT100B2 рег. № 65037-16 (НСХ Pt100) А = ±(0,3+0,005 |t|) °C | от 80,31 до 175,86 Ом | 1756-IR6I Y4 = ±0,1 %/±0,1 % | А = ±(1,62+ 0,005 |t|) °C | А = ±(1,62+ 0,005|t|) °C | |
| ИК объемной доли влаги в газах | от 1 до 100 млн-1 | AMETEK модель 2850 рег. № 63499-16 в ДИ от 1 до 10 млн-1 А = ±1 млн-1; в ДИ св. 10 до 100 млн-1 5 = ±10 % | от 4 до 20 мА | 1756-IF16 Y1 = ±0,15 %/±0,15 % | А = ±1,15 млн-1 в ДИ от 1 до 10 млн-1; для ДИ св. 10 до 100 млн-1 см. примечание 5 к таблице 2 | |
| от 0,1 до 10 млн-1 | AMETEK модель 3050-АМ рег. № 35147-07 5 = ±10 % | от 4 до 20 мА | 1756-IF16 Y1 = ±0,15 %/ ±0,15 % | см. примечание 5 к таблице 2 | ||
| 1 | 2 | 3 | 4 | 5 | 6 7 |
| ИК следовых количеств азота в аргоне | от 0 до 20 млн-1 | Анализаторы следовых количеств азота в аргоне серии 1200 (модель 1202А) рег. № 64595--11 6 в ДИ от 0 до 2 млн-1включ. Y = ±20 %; в ДИ св. 2 до 10 млн-1включ. 5 = ±20 %; в ДИ св. 10 до 20 млн-1 включ. 5 = ±15 % | от 4 до 20 мА | 1756-IF16 Y1 = ±0,15 %/ ±0,15 % | Y = ±20,15 % в ДИ от 0 до 2 млн-1включ.; для ДИ: св. 2 до 10 млн-1 включ.; св. 10 до 20 млн-1 включ. см. примечание 5 к таблице 2 |
| ИК следовых количеств азота в аргоне | от 0 до 20 млн-1 | Анализаторы следовых количеств азота в аргоне серии 1200 (модель 1202В) рег. № 64595-16 в ДИ от 0 до 2 млн-1 включ. Y = ±20 %; в ДИ св. 2 до 10 млн-1 включ. 5 = ±20 %; в ДИ св. 10 до 20 млн-1 включ. 5 = ±15 % | от 4 до 20 мА | 1756-IF16 Y1 = ±0,15 %/ ±0,15 % | в ДИ от 0 до 2 млн-1 включ. Y= ±20,15 %; для ДИ: св. 2 до 10 млн-1 включ.; св. 10 до 20 млн-1 включ. см. примечание 5 к таблице 2 |
| ИК объемной доли диоксида углерода СО2 | от 0 до 10 млн-1 | Г азоанализаторы Servopro модель Servopro 4100 рег. № 53156-13 Y = ±20 %/ ±32 % | от 4 до 20 мА | 1756-IF16 Y1 = ±0,15 %/±0,15 % | Y = ±20,15 % |
| от 70 до 100 % от 99 до 100 % | Г азоанализаторы Servopro модель Servopro 4100 рег. № 53156-13 Y = ±0,2 %/ ±0,2 % | от 4 до 20 мА | 1756-IF16 Y1 = ±0,15 %/±0,15 % | Y = ±0,35 % |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| ИК объемной доли кислорода О2 в газовых смесях | от 0 до 10 млн-1 | Анализаторы кислорода Delta F DF-3xOE рег. № 55063-13 Y= ±20 %/ ±24 % | от 4 до 20 мА | 1756-IF16 Y1= ±0,15 %/±0,15 % | Y = ±20,15 % | Y = ±24,15 % |
| ИК содержания горючих газов в газовых средах и водных растворах ИК массового расхода газа | от 0 до 300 млн-1 | Анализаторы газа модель 4020 рег. № 46315-10 Y = ±15 %/ ±24 % -1 (приведенное к 500 млн-1) | от 4 до 20 мА | 1756-IF16 Y1 = ±0,15 %/±0,15 % | Y = ±15,15 % | Y = ±24,15 % |
| от 0,005 до 0,15 м /ч | Расходомеры термоанемометрические TopTrak 824S рег. № 62862-15 5 = ±1,5 % | от 4 до 20 мА | 1756-IF6I Y1 = ±0,1 %/±0,1 % | см. примечание 5 к таблице 2 | ||
| от 0 до 5625,0 кг/ч от 0 до 7500,0 кг/ч | Расходомеры-счетчики вихревые 8800 рег. № 64613-16 5 = ±1,025 %/±1,03 % | от 4 до 20 мА | 1756-IF16 Y1= ±0,15 %/±0,15 % | см. примечание 5 к таблице 2 | ||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| от 0 до 125 мкм | Преобразователи перемещения токовихревые BN-ППТ рег. № 56536-14 5 = ±3,0 %/±3,4 % => Трансмиттеры вибрационные 990 рег. 63695-16 5 = ±3,0 %/±3,4 % | от 4 до 20 мА | Преобразователи измерительные PR модель 5104 рег. № 51059-12 Y = ±0,1 %/±0,1 % => 1 1756-IF6I Y1 = ±0,1 %/±0,1 % | см. примечание 5 к таблице 2 | ||
| ИК радиального перемещения | от 0 до 125 мкм | Преобразователи перемещения токовихревые 21000 рег. № 63470-16 5 = ±3,0 %/±3,4 % => Трансмиттеры вибрационные 990 рег. 63695-16 5 = ±3,0 %/±3,4 % | от 4 до 20 мА | Преобразователи измерительные PR модель 5104 рег. № 51059-12 Y = ±0,1 %/±0,1 % => 1 1756-IF6I Y1 = ±0,1 %/±0,1 % | см. примечание 5 к таблице 2 | |
| от 0 до 125 мкм | Преобразователи перемещения токовихревые 32000 рег. № 63471-16 5 = ±3,0 %/±3,4 % => Трансмиттеры вибрационные 990 рег. 63695-16 5 = ±3,0 %/±3,4 % | от 4 до 20 мА | Преобразователи измерительные PR модель 5104 рег. № 51059-12 Y = ±0,1 %/±0,1 % => 1 1756-IF6I Y1 = ±0,1 %/±0,1 % | см. примечание 5 к таблице 2 | ||
| ИК осевого перемещения | от 0,25 до 1,65 мм | Преобразователи перемещения токовихревые BN-ППТ рег. № 56536-14 5 = ±3,0 %/±3,4 % => Трансмиттеры 991 рег. 63692-16 5 = ±1,5 %/±1,9 % | от 4 до 20 мА | Преобразователи измерительные PR модель 5104 рег. № 51059-12 Y = ±0,1 %/±0,1 % => 1 1756-IF6I Y1 = ±0,1 %/±0,1 % | см. примечание 5 к таблице 2 | |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| ИК виброскорости | от 0 до 12,7 включ. мм/с | Вибропреобразователи 64Х модель 640 рег. № 36255-07 5 = ±5 % | от 4 до 20 мА | 1756-IF16 Y1 = ±0,15 %/±0,15 % | см. примечание 5 к таблице 2 | |
| ИК виброускорения | от 0 до (от 19 до 490) включ. м/с2 | Вибропреобразователи 64Х модель 649 рег. № 36255-07 5 = ±5 % | от 4 до 20 мА | 1756-IF16 Y1 = ±0,15 %/±0,15 % | см. примечание 5 к таблице 2 | |
| ИК активной электрической мощности | 0 до 10000 кВт (от 0 до 6300 В, от 0 до 1250 А) | VRQ 3N/S2 рег. № 50606-12 Кл.т. 0,5; ARJP2/N2J рег. № 50463-12 Кл.т. 0,5 | от 4 до 20 мА | Устройства измерения SEPAM 1000+ серии 40 с модулем MSA 141 рег. № 32965-06 Y = ±0,6 %/±0,6 % => 1756-IF16 Y1 = ±0,15 %/±0,15 % | см. примечание 6 к таблице 2 | |
| ИК частоты вращения двигателя | от 0 до 2900 об/мин от 0 до 3500 об/мин от 0 до 4250 об/мин | - | от 4 до 20 мА | 1756-IF16 Y1 = ±0,15 %/±0,15 % | Y = ±0,15 % | Y = ±0,15 % |
Продолжение таблицы 2_
Примечания
Сизм - измеренное значение концентрации, А - абсолютная погрешность, 5 - относительная погрешность, y - приведенная погрешность, t - измеренное значение температуры, °С. Нормальные условия применения: температура окружающей среды от +15 до +25 °С.
1 Пределы допускаемой основной приведенной к верхнему значению (нормирующие значение для модулей см. в описании типа на средство измерений рег. № 42664-09) диапазона измерений (ДИ) погрешности ЭИК указаны с учетом погрешности, вносимой линиями связи.
2 В графах 5, 6 и 7 пределы допускаемой погрешности сигналов от термопар указаны с учетом погрешности канала компенсации температуры холодного спая.
3 См. таблица 2 описания типа на средство измерений (рег. № 42664-09).
4 Пределы допускаемой основной приведенной к диапазону измерений (ДИ) погрешности ЭИК указаны с учетом погрешности, вносимой линиями связи.
5 Пределы допускаемой относительной погрешности ИК рассчитывать по формуле (1):
(1)
где 5i - предел основной относительной погрешности ПИП, %;
ДИ max - максимальное значение диапазона измерений; g - предел основной приведенной погрешности аналогового модуля, %; Д - измеренное значение.
6 Границы интервала относительной погрешности ИК рассчитывать по формуле (2):
(2)
где 5ИК - границы интервала относительной погрешности измерительного канала для вероятности 0,95;
5тт (5тн) - предел допускаемой относительной погрешности по амплитуде трансформатора тока (напряжения);
50Р - границы интервала относительной погрешности, обусловленная угловыми погрешностями трансформаторов, определяемая по формуле (3):
где 0тт (©та) - предел допускаемой угловой погрешности, в минутах, трансформатора тока (напряжения); cos9 - косинус угла сдвига между векторами первичных тока и напряжения;
5ЛС - предел относительной погрешности, обусловленной потерями напряжения в линии связи между ТН и измерительным преобразователем;
Y^ - предел допускаемой приведенной погрешности нормирующего преобразователя;
РНом - номинальное значение мощности с учетом коэффициентов трансформации ТТ и ТН, к которому приведена yot:;_
Продолжение таблицы 2_
Pi - измеренное значение мощности с учетом коэффициентов трансформации ТТ и ТН;
YЭИК - предел приведенной погрешности вторичной части ИК;
АГх - диапазон изменения входного токового сигнала вторичной части; iHKi - поступившее значение входного токового сигнала.
7 Пределы допускаемой основной приведенной к диапазону измерений (ДИ) погрешности указаны с учетом погрешности, вносимой линиями связи.
8 В таблице указан максимальный диапазон измерений, внутри которого выбираются конкретные рабочие поддиапазоны измерений. Нормирующим значением для расчета пределов допускаемой приведенной погрешности ИК, является значение выбранного поддиапазона измерений.
9 В таблице указан максимальный диапазон измерений, внутри которого выбираются конкретные рабочие поддиапазоны измерений. Пределы допускаемой основной абсолютной погрешности ИК температуры приведены для верхнего значения диапазона измерений._
Таблица 3 - Метрологические характеристики ИК управления
| Диапазон сигнала на входе / выходе ИК | ЭИК | ПИП | Пределы допускаемой основной погрешности ИК | Пределы допускаемой погрешности ИК в рабочих условиях эксплуатации | |
| Состав и пределы допускаемой погрешности ЭИК (основной / в рабочих условиях эксплуатации) | Входной сигнал ПИП (выходной сигнал ЭИК) | Тип и пределы допускаемой погрешности (основной / в рабочих условиях эксплуатации) | |||
| 1 | 2 | 3 | 4 | 5 | 6 |
| Цифровой сигнал 16 бит /от 20 до 100 кПа | 1756-OF8 Y1 = ±0,05 / ±0,05 % | от 4 до 20 мА | IPT рег. № 65276-16 Y3 = ±0,5 / ±2,5 % | Y = ±0,55 % | Y = ±2,55 % |
Примечания:
Y - приведенная погрешность. Нормальные условия применения: - температура окружающей среды от +15 до +25 °С.
1 Пределы допускаемой основной приведенной к верхнему значению (нормирующие значение для модулей см. в описании типа на средство измерений рег. № 42664-09) диапазона измерений (ДИ) погрешности ЭИК указаны с учетом погрешности, вносимой линиями связи.
2 В таблице указан максимальный диапазон измерений, внутри которого выбираются конкретные рабочие поддиапазоны измерений. Нормирующим значением для расчета пределов допускаемой приведенной погрешности ИК, является значение выбранного поддиапазона измерений.
3 Пределы допускаемой основной приведенной к диапазону измерений (ДИ) погрешности указаны с учетом погрешности, вносимой линиями связи.
| Наименование характеристики | Значение |
| Рабочие условия эксплуатации ПИП нижнего уровня системы: | |
| - температура окружающей среды, °С: для ПИП, установленных в помещениях для ПИП, установленных вне помещений - относительная влажность воздуха, не более, % - атмосферное давление, кПа | от +5 до +40 от -34 до +40 80 от 84,6 до 106,7 |
| Рабочие условия эксплуатации оборудования среднего уровня системы: | |
| - температура окружающей среды, °С - относительная влажность воздуха, % | от 0 до +60 от 5 до 95 (без конденсации) |
| Параметры электропитания системы: - напряжение переменного тока, В - частота, Гц | от 85 до 265 от 47 до 63 |
| Потребляемая мощность, ном/макс, МВт | 30/100 |
| Среднее время наработки на отказ, ч, не менее | 100000 |
| Средний срок службы, лет, не менее | 20 |
наносится на титульный лист формуляра 45028.015 ФО типографским способом. Комплектность средства измерений
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Система измерительно-управляющая АСУ ТП в составе установки разделения воздуха PL4NH ООО «Праксайр Азот Тольятти | заводской № 45028 | 1 |
| Комплект ЗИП | - | 1 |
| Формуляр | 45028.015 ФО | 1 |
| Методика поверки | МП 201-010-2017 | 1 |
осуществляется по документу МП 201-010-2017 «Система измерительно-управляющая АСУ ТП в составе установки разделения воздуха PL4NH ООО «Праксайр Азот Тольятти». Методика поверки», утвержденному ФГУП «ВНИИМС» 22.05.2017 г.
Основные средства поверки:
- калибратор многофункциональный MC5-R (регистрационный номер в Федеральном информационном фонде 18624-99);
- магазин сопротивления измерительный МСР-60М (регистрационный номер в Федеральном информационном фонде 2751-71).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к системе измерительно-управляющей АСУ ТП в составе установки разделения воздуха PL4NH ООО «Праксайр Азот Тольятти»
ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения
| Зарегистрировано поверок | 18 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
