| Номер в госреестре | 68337-17 |
| Наименование СИ | Радиометры |
| Обозначение типа СИ | VDC Дозкалибратор |
| Изготовитель | Компания "Comecer Netherlands", Нидерланды |
| Год регистрации | 2017 |
| Срок свидетельства | 15.08.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Радиометры VDC «Дозкалибратор» (далее - радиометры) предназначены для измерений активности гамма-излучающих и бета-излучающих радионуклидов.
Принцип действия радиометра основан на регистрации ионизационной камерой гамма-
99т^ 131т 18^ /“■ 89 ri
излучающих радионуклидов Tc, I, F и бета-излучающего радионуклида Sr с преобразованием энергии гамма- и бета- излучения в токовый сигнал и, далее, в цифровой код, который передается на блок управления и обработки данных (далее - БУОД) или персональный компьютер (далее - ПК). Программное обеспечение (далее - ПО), встроенное в БУОД или установленное на ПК, обеспечивает вычисление значения активности и отображение его на экране.
Радиометры состоят из ионизационной камеры (далее - ИК), БУОД или ПК.
ИК радиометров представляет собой газонаполненную измерительную камеру колодезного типа со встроенными усилителем, микропроцессором и высоковольтной батареей. ИК помещена в защиту из свинца толщиной 3 мм для уменьшения фона внешнего излучения. В радиометрах используются ИК моделей VIK-202, VIK-203. Различие этих ИК заключается в значении давления рабочего газа (аргона). ИК комплектуются защитной вставкой, предотвращающей загрязнение внутренней поверхности, и держателем пробы.
Радиометры выпускаются в следующих модификациях:
- VDC-505: ИК модели VIK-202, БУОД VDC-505 с сенсорным дисплеем;
- VDC-505XR: ИК модели VIK-203, БУОД VDC-505XR с сенсорным дисплеем;
- VDC-603: ИК модели VIK-202 и БУОД VDC-603 с цифровым монохромным дисплеем;
- VDC-603XR: ИК модели VIK-203 и БУОД VDC-603XR с цифровым монохромным дисплеем;
- VDC-606: ИК модель VIK-202 и/или модель VIK-203 (не более двух ИК одновременно, требуемая конфигурации определяется при заказе), БУОД VDC-606 с сенсорным дисплеем и с прикладным программным обеспечением (далее - ПО);
- VDC-IBC: ИК модели VIK-202 и прикладное ПО для ПК;
- VDC-IBCXR: ИК модели VIK-203 и прикладное ПО для ПК.
В комплект радиометров могут быть включены:
- дополнительная свинцовая защита одного из типов: VIA-301, VIA-302, VIA-303, VIA-304, VIA-305;
- комплект для проверки радиохимической чистоты (РХЧ) по изотопу 99Mo;
- принтер для печати этикеток;
- автоматический подъемник держателя пробы Dosilift с электрическим приводом, управление которым осуществляется с помощью ножной педали.

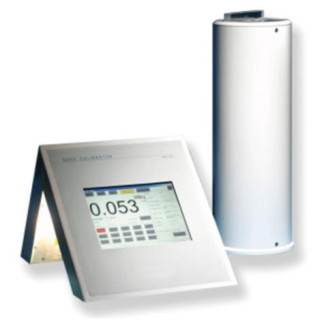

Общий вид радиометров с указанием знака утвержденного типа и мест пломбирования от несанкционированного доступа приведен на рисунках 1 - 4.
ИК
знак
утверждения типа
пломба
ИК
знак
БУОД
утверждения
типа
пломба
БУОД
ПО радиометров модификаций VDC-505, VDC-505XR, VDC-603, VDC-603XR является встроенным и записывается в энергонезависимую память БУОД при помощи специального оборудования изготовителя.
Основные функции встроенного ПО:
- преобразование сигналов ИК в информационный пакет данных;
- проверка работоспособности ИК;
- передача данных через последовательный интерфейс.
Прикладное ПО радиометров VDC-606, VDC-IBC, VDC-IBCXR устанавливается на ПК, который выполняет роль БУОД радиометра.
Основные функции прикладного ПО:
- установка и хранение параметров настройки ИК;
- чтение данных с ИК;
- обработка и вывод результатов измерений на дисплей;
- управление ИК;
- формирование отчетов.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентиф икационные данные (признаки) | Значение | |||
| Идентиф икационное наименование ПО | встроенное ПО | прикладное ПО | ||
| VDC-505, VDC- 505XR | VDC-603, VDC- 603XR | VDC-606 | VDC-IBC, VDC-IBCXR | |
| Номер версии (идентификационный номер) ПО | v1.071) | v1.011) | v1.011) | v1.211) |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | b4f8dc319e56c73f5 ab82291be4094ca 2) | 52036429773673053 205fe74eb488d3b 2) | ||
| 1) Номер версии не ниже указанного в таблице 1 2) Контрольная сумма файла относится к текущей версии ПО | ||||
Уровень защиты встроенного ПО радиометров от непреднамеренных и преднамеренных изменений соответствует уровню защиты «Средний» в соответствии с Р 50.2.077-2014.
Уровень защиты прикладного ПО радиометров от непреднамеренных и преднамеренных изменений соответствует уровню защиты «Средний» в соответствии с Р 50.2.077-2014.
приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение характеристики |
| Диапазон регистрируемых энергий, кэВ | от 25 до 3000 |
| Диапазон индикации активности радионуклида 99mTc для модификаций, Бк: - VDC-505, VDC-603, VDC-606 с ИК VIK-202, VDC-IBC; - VDC-505 XR, VDC-603 XR, VDC-606 с ИК VIK-203, VDC-IBC XR. | от 1,0-103 до 2,0-10п от 1,0-104 до 2,0-1012 |
| Диапазон измерений активности радионуклида 99mTc, Бк: - для модификаций: VDC-505, VDC-603, VDC-606 с ИК VIK-202, VDC-IBC; - для модификаций: VDC-505 XR, VDC-603 XR, VDC-606 с ИК VIK-203, VDC-IBC XR. | от 1,0-105 до 2,0-Ю11 от 1,0-106 до 2,0-1012 |
| Пределы допускаемой основной относительной погрешности измерений активности нуклида 99mTc для модификаций, %: - с ИК VIK-202 от 1,0-105 до 1,0-106 Бк включ. св. 1,0-106 до 2,0-1011 Бк - с ИК VIK-203 от 1,0-106 до 1,0-107 Б к включ. св. 1,0-107 до 2,0-1012 Бк | ±10 ±5 ±10 ±5 |
| Наименование характеристики | Значение характеристики |
| Диапазон индикации активности радионуклида 131I для модификаций, Бк: - VDC-505, VDC-603, VDC-606 с ИК VIK-202, VDC-IBC; | от 1,0103 до 1,5-Ю11 |
| - VDC-505 XR, VDC-603 XR, VDC-606 с ИК VIK-203, | от 1,0104 до 1,5 • 1012 |
| VDC-IBC XR. | |
| Диапазон измерения активности радионуклида 131I для модификаций, Бк: - VDC-505, VDC-603, VDC-606 с ИК VIK-202, VDC-IBC; | от 1,0105 до 1,5-Ю11 |
| - VDC-505 XR, VDC-603 XR, VDC-606 с ИК VIK-203, | от 1,0106 до 1,5 • 1012 |
| VDC-IBC XR. | |
| Пределы допускаемой основной относительной погрешности измерений активности нуклида 131I для модификаций, %: - с ИК VIK-202 от 1,0-105 до 1,0-106 Б к включ. | ±10 |
| св. 1,0-106 до 1,5-1011 Бк | ±5 |
| - с ИК VIK-203 от 1,0-106 до 1,0-107 Бк включ. | ±10 |
| св. 1,0-107 до 1,5 -1012 Бк | ±5 |
| Диапазон индикации активности радионуклида 18F для модификаций, Бк: - VDC-505, VDC-603, VDC-606 с ИК VIK-202, VDC-IBC; | от 1,0-103 до 7,4-1010 |
| - VDC-505 XR, VDC-603 XR, VDC-606 с ИК VIK-203, | от 1,0-104 до 7,4-Ю11 |
| VDC-IBC XR. | |
| Диапазон измерения активности радионуклида 18F для модификаций, Бк: - VDC-505, VDC-603, VDC-606 с ИК VIK-202, VDC-IBC; | от 1,0-105 до 7,4-1010 |
| - VDC-505 XR, VDC-603 XR, VDC-606 с ИК VIK-203, | от 1,0-106 до 7,4-Ю11 |
| VDC-IBC XR. | |
| Пределы допускаемой основной относительной погрешности измерений активности нуклида 18F для модификаций, %: - с ИК VIK-202 от 1,0-105 до 1,0-106Бк включ. | ±10 |
| св. 1,0-106 до 7,4-1010 Бк | ±5 |
| - с ИК VIK-203 от 1,0-106 до 1,0-107 Бк включ. | ±10 |
| св. 1,0-107 до 7,4-1011 Бк | ±5 |
| 89 Диапазон индикации активности радионуклида Sr для модификаций, Бк: - VDC-505, VDC-603, VDC-606 с ИК VIK-202, VDC-IBC; | от 1,0-103 до 2,0-Ю11 |
| - VDC-505 XR, VDC-603 XR, VDC-606 с ИК VIK-203, | от 1,0-104 до 2,0-1012 |
| VDC-IBC XR. | |
| 89 Диапазон измерения активности радионуклида Sr для модификаций, Бк: - VDC-505, VDC-603, VDC-606 с ИК VIK-202, VDC-IBC; | от 1,0-107 до 2,0-Ю11 |
| - VDC-505 XR, VDC-603 XR, VDC-606 с ИК VIK-203, | |
| VDC-IBC XR. | от 1,0-108 до 2,0-1012 |
| Пределы допускаемой основной относительной погрешности измерений активности нуклида 89Sr для модификаций, %: - с ИК VIK-202 от 1,0-107 до 1,0-108 Б к включ. | ±15 |
| св. 1,0-108 до 2,0-Ю11 Бк | ±8 |
| - с ИК VIK-203 от 1,0-108 до 1,0-109Бк включ. | ±15 |
| св. 1,0-109 до 2,0-1012 Бк | ±8 |
| Наименование характеристики | Значение характеристики |
| Системная линейность активности1, % | ±1 |
| Пределы допускаемой дополнительной относительной погрешности измерений активности при изменении температуры окружающего воздуха от 5 до 15 °C и от 25 до 40 °C, % | ±3 |
| Примечание: 1 В диапазоне активности от 1,0" 106 до 2,0" 1011 Бк | |
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение характеристики |
| Параметры электропитания от сети переменного тока: | |
| - напряжение, В | от 187 до 242 |
| - частота, Гц | от 47 до 51 |
| Потребляемая мощность, В А, не более | 25 |
| Габаритные размеры ИК (диаметрхвысота), мм, не более | 160 х 451 |
| Габаритные размеры БУОД (длинахширинахвысота), мм, не более: | |
| - VDC-505 | 370 х 285 х 245 |
| - VDC-603 | 250 х 175 х 75 |
| - VDC-606 | 256 х 193 х 45 |
| Масса, кг, не более: | |
| - ИК | 16,0 |
| - БУОД VDC-505 | 6,0 |
| - БУОД VDC-603 | 1,5 |
| - БУОД VDC-606 | 2,0 |
| Нормальные условия эксплуатации: | |
| - температура окружающего воздуха, °С | от +15 до + 25 |
| - относительная влажность воздуха, % - атмосферное давление, кПа | от 50 до 70 от 97,3 до 105,3 |
| Рабочие условия эксплуатации: | |
| - температура окружающего воздуха, °C | от +5 до +40 |
| - относительная влажность окружающего воздуха при | 90 |
| температуре 30 °C, %, без конденсации влаги, не более | |
| - атмосферное давление, кПа | от 86,0 до 106,7 |
| Время непрерывной работы, ч, не более | 24 |
| Время установления рабочего режима, мин, не более | 1 |
| Нестабильность за 24 часов непрерывной работы (после | ±1 |
| установления рабочего режима), % | |
| Средняя наработка на отказ, ч, не менее | 20000 |
| Средний срок службы, лет, не менее | 10 |
наносится типографским способом в левом верхнем углу титульного листа Руководства по эксплуатации и методом шелкографии на пленочную этикетку, клеящуюся на боковую стенку радиометра.
Таблица 4 - Комплектность радиометров
| Наименование | Кол-во |
| Радиометр VDC «Дозкалибратор» | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
| Методика поверки | 1 экз. |
| Дополнительная свинцовая защита | * |
| Принтер для печати этикеток | * |
| Комплект для проверки радиохимической чистоты | * |
| Автоматический подъемник держателя пробы Dosilift | * |
| Примечание: * Поставка и количество согласно заказу | |
осуществляется по документу МП 68337-17 «Радиометры "УВС «Дозкалибратор». Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 30 января 2017 г.
Основные средства поверки:
- радиометры РИС-А1-Э "Дозкалибратор" (регистрационный номер в Федеральном информационном фонде 37683-08) или спектрометрические установки, рабочие эталоны в соответствии с ГОСТ 8.033-96, интегральная нелинейность не более 0,05 %, пределы основной относительной погрешности измерений активности ±4,0 %;
- генератор радионуклидов в соответствии с ГОСТ Р 51098-97 «Генераторы радионуклидов»,
99m^ 131т 18^ 89о л i л12 -г
радионуклиды Tc; I; F; Sr, активность 10- 10 Бк.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых радиометров с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 27451-87 «Средства измерений ионизирующих излучений. Общие технические условия»
ГОСТ 28031-89 «Камеры ионизационные для радиоизотопных приборов. Общие технические требования»
ГОСТ 8.033-96 «ГСИ. Государственная поверочная схема для средств измерений активности радионуклидов, потока и плотности потока альфа, бета-частиц и фотонов радионуклидных источников»
Радиометры "УВС «Дозкалибратор». Руководство по эксплуатации.
