Мониторы ртути РА915АМ, 68340-17

Назначение

Мониторы ртути РА915АМ предназначены для непрерывного измерения массовой концентрации паров ртути в газовых средах (атмосферный воздух, воздух жилых и производственных помещений, природный и технологический газ).

Описание

Принцип действия мониторов основан на дифференциальном атомно-абсорбционном методе измерений массовой концентрации паров ртути, который реализуется с помощью зеемановской поляризационной спектрометрии с высокочастотной модуляцией.

Источник излучения помещен в постоянное магнитное поле, под действием которого резонансная линия ртути с длиной волны 254 нм расщепляется на ряд зеемановских компонент, часть из которых остается в области максимального поглощения ртути и является аналитической линией, а другая часть, выходящая за пределы контура поглощения, формирует опорный сигнал. Разделение этих линий во времени происходит с помощью поляризационного модулятора. При появлении атомов ртути происходит поглощение резонансного излучения на длине волны аналитической линии, что вызывает появление разностного сигнала, пропорционального концентрации атомов ртути.

Конструктивно мониторы выполнены в виде моноблока. Источник излучения, помещенный в зазор между полюсными наконечниками постоянного магнита, возбуждается высокочастотным генератором. Излучение последовательно проходит через поляризационный модулятор, управляемый драйвером модулятора, аналитическую кювету и регистрируется фотодетектором, сигнал с которого поступает на блок электронной обработки. Подача анализируемого газа в кювету монитора происходит под действием встроенного побудителя расхода.

Управление работой мониторов, обработка измерительной информации и расчет результатов анализа проб осуществляется при помощи специального программного обеспечения, установленного на встроенном панельном компьютере.

Мониторы имеют следующие коммуникационные порты: USB (2 шт.), RS232/RS485, релейный выход, токовая петля 4 - 20 мА, LAN.

Мониторы выпускаются в следующих исполнениях:

-    мониторы ртути РА915АМ, исполнение 1 (РА915АМ-1) с аналитической кюветой, имеющей длину оптического пути 9600 мм;

-    мониторы ртути РА915АМ, исполнение 2 (РА915АМ-2) с аналитической кюветой, имеющей длину оптического пути 1600 мм.

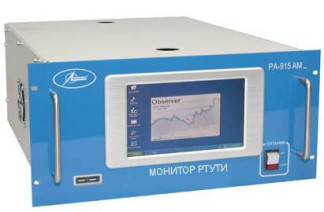

Внешний вид мониторов показан на рисунке 1.

Рисунок 1 - Общий вид мониторов ртути РА915АМ-1 и РА-915 АМ-2

Программное обеспечение

Программное обеспечение (далее - ПО) предназначено для управления работой мониторов и процессом измерений, а также для хранения, обработки и передачи полученных данных. Сведения об идентификационных данных (признаках) ПО приведены в таблице 1.

Таблица 1

Метрологически значимой частью автономного программного обеспечения LUMEX OBSERVER является все программное обеспечение. Метрологически значимая часть ПО выполняет следующие функции:

-    сбор и обработка измерительной информации от фотоприемника монитора;

-    сохранение измерительной информации на жестком диске встроенного компьютера;

-    формирование выходного сигнала через порты связи для дальнейшей обработки и хранения на внешних устройствах;

-    создание отчетов по результатам измерений.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» по Р 50.2.077-2014. Влияние ПО учтено при нормировании метрологических характеристик.

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится на шильд с заводским номером и обозначением монитора, прикрепляемый на задней панели корпуса в виде наклейки, и титульный лист Руководства по эксплуатации методом компьютерной графики.

Комплектность

Комплект поставки мониторов приведен в таблице 4.

Таблица 4

Поверка

осуществляется по документу МП-243-002-2017 «Мониторы ртути РА915АМ. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 25 мая 2017 года.

Основные средства поверки:

-    стандартный образец утвержденного типа состава водных растворов ионов ртути ГСО 8004-93 (массовая концентрация ионов ртути 1 г/дм , ПГ ±1 % для доверительной вероятности 0,95);

-    ротаметр РМ-02-0,25 ГУЗ регистрационный номер 19325-12 (диапазон объемного расхода до 250 дм /ч, предел допускаемой основной приведенной погрешности ±2,5 %);

-    ротаметр аппаратов ингаляционного наркоза модификации 20, регистрационный номер 8684-82 (диапазон объемного расхода от 1 до 20 дм /мин, пределы допускаемой основной приведенной погрешности ±5 %).

Допускается применение других средств измерений и стандартных образцов, допущенных к применению в Российской Федерации в установленном порядке и обеспечивающих определение метрологических характеристик монитора с требуемой точностью.

Знак поверки наносится на лицевую панель монитора, как показано на рисунке 1.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Приказ Министерства здравоохранения и социального развития Российской Федерации № 1034н от 09.09.11 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности»;

Приказ Министерство природных ресурсов и экологии Российской Федерации № 425 от 07.12.2012 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и выполняемых при осуществлении деятельности в области охраны окружающей среды, и обязательных метрологических требований к ним, в том числе показателей точности измерений (с изменениями на 5 июля 2016 года);

ТУ 4215-510-45549798-2015 Мониторы ртути РА915АМ. Технические условия
