| Номер в госреестре | 68342-17 |
| Наименование СИ | Машины координатные измерительные |
| Обозначение типа СИ | КИМ-500, КИМ-750, КИМ-1000, КИМ-1200, КИМ-1400, КИМ-1800 |
| Изготовитель | ООО "Лапик", г.Саратов |
| Год регистрации | 2017 |
| Срок свидетельства | 15.08.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Машины координатные измерительные КИМ-500, КИМ-750, КИМ-1000, КИМ-1200, КИМ-1400, КИМ-1800 (далее КИМ) предназначены для измерений размеров и взаимного расположения поверхностей прецизионных деталей, точной технологической оснастки, калибров.
КИМ изготавливаются шести моделей, отличающихся диапазоном измерений.
Конструктивно КИМ состоит из механической части и вычислительно-управляющего комплекса (ВУК)
Основой механической части служит стоящая на четырех опорах силовая рама, на которой закреплена измерительная рама со стойками, несущими шесть линейных измерителей - лазерных интерферометров, подвешенных на измерительной раме посредством шарниров. На силовой раме закреплены также шесть приводов, которые обеспечивают поступательное движение тяг, перемещающих рабочий орган, включающий в себя каретку с закрепленными на ней щуповым датчиком ЛАПИК или поворотной головки Renishaw.
С правой стороны силовой рамы установлен излучатель, на котором расположены лазер ЛГН-303 и расщепитель пучка, от которых излучение передается к интерферометрам по линиям оптоволоконной связи.
КИМ обладает шестью степенями свободы рабочего органа (каретки).
Cиcтема управления КИМ размещена в столе.
Управление рабочим органом КИМ осуществляется в следующих режимах.
Режим ручного управления осуществляется от клавиатуры управляющей ЭВМ или с помощью манипулятора (джойстика), расположенного на выносном пульте управления КИМ, при этом обеспечивается последовательное перемещение рабочего органа. Клавиатура ЭВМ позволяет выполнять наиболее часто используемые операции управления КИМ, такие как: включение и выключение приводов, отход от касания, выравнивание каретки, включение и выключение управления от джойстика, и другие.
Встроенные датчики погоды обеспечивают автоматическую передачу в систему управления текущих параметров погоды: температуры воздуха, давление, влажность для автоматической коррекции размеров машины. Датчики погоды расположены в коробке, закрепленной на силовой раме. Выносной датчик температуры детали обеспечивает автоматическую передачу в систему управления текущей температуры детали для автоматической коррекции измеряемых размеров детали. Датчик температуры детали закрепляется с помощью встроенного магнита к детали или оснастке в любом месте рабочей зоны. Передача температуры в систему управления производится по специальному кабелю.

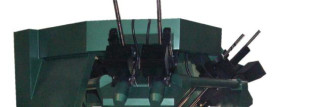

Внешний вид КИМ представлен на рисунках 1-6.
Пломбировка КИМ от несанкционированного доступа не предусмотрена
КИМ имеют в своем составе программное обеспечение (ПО), встроенное в аппаратное устройство СИ, разработанное для конкретных измерительных задач, осуществляющее измерительные функции, функции индикации и передачи измерительной информации.
Интерфейс пользователя приспособлен для измерительной задачи, в обычном режиме является предметом метрологического контроля.
Операционная система, имеющая оболочку, доступную пользователю (загрузочные программы, передача команд ОС и т.д.) отсутствует.
ПО и его окружение являются неизменными. Средства для программирования или изменения метрологически значимых функций отсутствуют. Г лавной защитой ПО СИ является USB-ключ-заглушка. HASP (программа, направленная на борьбу с нарушением авторских прав на компьютерное пиратство) использует 128-битное шифрование по алгоритму AES (симметричный алгоритм блочного шифрования информации), что позволяет предотвратить неавторизованное использование ПО.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | ||
| Идентификационное наименование ПО | Samiso | GearInspector | BladeInspector |
| Номер версии (идентификационный номер) ПО | 7Х и выше | 1Х и выше | 1Х и выше |
| Цифровой идентификатор ПО | - | - | - |
Защита программного обеспечения КИМ соответствует уровню «высокий» по Р-50.2.077-2014.
Таблица 1- Метрологические характеристики средства измерений по моделям
| Наименование характеристики | Значение | |||||
| Модель машины | КИМ-500 | КИМ-750 | КИМ-1000 | КИМ-1200 | КИМ-1400 | КИМ-1800 |
| Диапазон перемещений, мм - по оси Х - по оси Y - по оси Z | от 0 до 500 от 0 до 450 от 0 до 350 | от 0 до 750 от 0 до 650 от 0 до 470 | от 0 до 1000 от 0 до 850 от 0 до 700 | от 0 до 1200 от 0 до 1050 от 0 до 750 | от 0 до 1400 от 0 до 1250 от 0 до 900 | от 0 до 1800 от 0 до 1700 от 0 до 1150 |
| Пределы допускаемой абсолютной погрешности измерительной щуповой головки, MPEp, мкм | ±1,1 | ±1,3 | ±1,5 | ±1,8 | ±2,1 | ±2,4 |
| Пределы допускаемой абсолютной погрешности объемных измерений (L - номинальная длина измеряемого отрезка в мм), MPEE, мкм - стандартная точность - повышенная точность | ±(1,5+L/300) ±(1,1+L/300) | ±(1,8+L/300) ±(1,3+L/300) | ±(2,0+L/300) ±(1,5+L/300) | ±(2,5+L/300) ±(1,8+L/300) | ±(3,0+L/300) ±(2,1+L/300) | ±(3,6+L/300) ±(2,4+L/300) |
| Разрешающая способность датчика линейных перемещений, мкм | 0,079 | |||||
| Наименование характеристики | Значение | |||||
| Модель машины | КИМ-500 | КИМ-750 | КИМ-1000 | КИМ-1200 | КИМ-1400 | КИМ-1800 |
| Габаритные | ||||||
| размеры, мм, не более | ||||||
| - длина | 1790 | 2130 | 3030 | 3400 | 3600 | 4200 |
| - ширина | 1720 | 1850 | 2940 | 3240 | 3390 | 3600 |
| - высота | 2468 | 2618 | 2925 | 3355 | 3695 | 5100 |
| Масса, кг, не более | 3300 | 4000 | 5000 | 5500 | 6200 | 8000 |
Таблица 3 - Технические характеристики средства измерений
| Наименование характеристики | Значение | |
| Конструкция | двухрамная, шарнирно-стержневая | |
| Конфигурация механической части | платформа Стюарта | |
| Система отсчета перемещений | лазерно-интерферометрическая | |
| Число одновременно и согласованно управляемых координат | 6 | |
| Диапазон рабочих температур, °С | от +12 до +15 и от +25 до +35 | |
| Нормальная область значений температур, °С | для КИМ стандартной точности | от +16 до +24 |
| для КИМ повышенной точности | от +18 до +22 | |
| Относительная влажность воздуха, %, не более | 80, без конденсата | |
| Потребляемая мощность, кВт, не более | 3,0 | |
| Питание | 380/220±22 | |
| Частота, Гц | 50/60 | |
| Лазер | гелий-неоновый | |
| Длина волны лазерного излучения, нм | 632 | |
| Степень опасности генерируемого излучения | 2 класс по ГОСТ 31581-2012 | |
| Мощность излучения в любой точке измерений, мВт, не более | 1,0 | |
наносится на титульный лист руководства по эксплуатации типографским способом. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Кол-во | Примечание |
| Машина координатно-измерительная | КИМ | 1 шт. | |
| Комплект сменных измерительных наконечников | ТТМ-75-51.01 | 1 компл. | |
| Калибровочная сфера диаметром 30±2 мм, с отклонением от круглости, не более, 0,5 мкм | ТТМ-1-17-01 | 1 шт. | |
| Вычислительно-управляющий комплекс | ТТМ-2-12-03.01 | 1 компл. | По заказу |
| Руководство по эксплуатации | 3949-001-36867268-01РЭ | 1 экз. | |
| Методика поверки | МП 203-51-17 | 1 экз. |
осуществляется по документу МП 203-51-2017 «Машины координатные измерительные КИМ-500, КИМ-750, КИМ-1000, КИМ-1200, КИМ-1400, КИМ-800. Методика поверки», утвержденному ФГУП «ВНИИМС» 16 мая 2017 г.
Основные средства поверки:
- меры длины концевые плоскопараллельные 4-го разряда по ГОСТ Р 8.763-2011 -керамическая сфера из комплекта мер для поверки систем томографических General Electric диаметром 20-30 мм, (регистрационный номер в Федеральном информационном фонде № 54705-13)
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 110-6 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм Техническая документация фирмы - изготовителя
| Зарегистрировано поверок | 76 |
| Поверителей | 12 |
| Актуальность данных | 20.11.2024 |
