| Номер в госреестре | 68345-17 |
| Наименование СИ | Анализаторы влажности |
| Обозначение типа СИ | NanoTrace мод. DF-745 |
| Изготовитель | Компания "Delta F Corporation", США |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы влажности NanoTrace модель DF-745 предназначены для измерений объемной доли влаги неагрессивных газов: воздуха, азота, инертных газов и т.д.
Анализаторы влажности NanoTrace модель DF-745 (далее - анализаторы) представляют собой стационарные приборы, предназначенные для непрерывных измерений влажности различных промышленных газов.

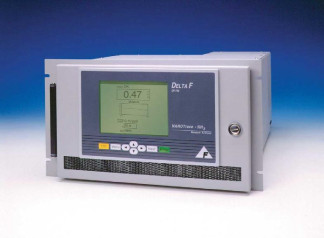

Конструктивно анализаторы выполнены в виде моноблока, внутри которого находится электронный блок и влагоизмерительная камера. Для поддержания в процессе измерений определенного давления в камере к выходу анализатора подсоединяют вакуумный насос. На передней панели прибора расположен дисплей.
Принцип действия анализаторов основан на абсорбционной спектроскопии с настраиваемым диодным лазером. Анализируемый газ поступает во влагоизмерительную камеру цилиндрической формы. Поток лазерного излучения, создаваемый полупроводниковым диодом, расположенным в герметичном отсеке, направляется в камеру, заполненную газом. Лазерный луч многократно проходит через камеру, отражаясь от зеркал, увеличивая длину оптического пути и, следовательно, чувствительность прибора. Молекулы воды, содержащиеся в газе, поглощают излучение с определенной длиной волны. По отношению интенсивностей излучения потоков, входящего в камеру и прошедшего через анализируемый газ, происходит определение объемной доли влаги (млн-1, ppm). Диапазон лазерного излучения выбран таким образом, чтобы избежать наложения на спектр поглощения воды линий поглощения других веществ, что обеспечивает высокую селективность прибора.
Для связи с внешними устройствами анализаторы имеют аналоговый выход (4 - 20) мА и цифровой порт RS-485.
В анализаторах может быть установлена аварийная сигнализация о превышении заданных значений содержания влаги в газе.
Пломбирование анализаторов влажности NanoTrace модель DF-745 не предусмотрено.
Встроенное программное обеспечение позволяет записывать данные измерений, представлять их в виде графика зависимости показаний от времени.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Delta F NanoTrace |
| Номер версии (идентификационный номер ПО) | 3.0.9 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон показаний объемной доли влаги, млн-1 | от 0,001 до 20,000 |
| Диапазон измерений объемной доли влаги, млн-1 | от 0,01 до 20,00 |
| Пределы допускаемой относительной погрешности, %, в поддиапазоне измерений от 0,01 до 1,00 включ. млн-1 св. 1 до 20 включ. млн-1 | ±12 ±25 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Потребляемая мощность, В А, не более | 600 |
| Масса, кг, не более | 32 |
| Габаритные размеры, мм, не более | |
| - длина | 620 |
| - ширина | 490 |
| - высота | 270 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +15 до +30 |
| - относительная влажность, % | до 80 без конденсации |
наносят на титульный лист Руководства по эксплуатации методом компьютерной графики и на лицевую панель прибора в виде наклейки.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Анализатор влажности NanoTrace модель DF-745 | - | 1 шт. |
| Руководство по эксплуатации на русском языке | - | 1 экз. |
| Методика поверки | МП 205-22-2016 | 1 экз. |
осуществляется по документу МП 205-22-2016 «Анализаторы влажности NanoTrace модель DF-745. Методика поверки», утвержденному ФГУП «ВНИИМС» «14» декабря 2016 г.
Основные средства поверки:
- гигрометр точки росы Michell Instruments мод. S4000 TRS, рег. № 50304-12,
- генератор динамический влажного газа «ЭТАЛОН-02», рег. № 27521-04, входящие в состав 3рабочего эталона 1-го разряда в диапазоне молярной (объемной доли влаги) от 1-10' до 12-10 млн-1 по ГОСТ 8.547-2009 «ГСИ. Государственная поверочная схема для средств измерений влажности газов».
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на боковую стенку анализатора как показано на рисунке 1.
приведены в эксплуатационном документе.
Техническая документация компании-изготовителя «Delta F Corporation», США.
