Спектрометры рентгенофлуоресцентные энергодисперсионные настольные SPECTRO XEPOS, 68346-17

Назначение

Спектрометры рентгенофлуоресцентные энергодисперсионные настольные SPECTRO XEPOS (далее - спектрометры) предназначены для измерения массовой доли элементов при многоэлементном анализе твердых, жидких и порошкообразных проб по аттестованным методиками измерений.

Описание

Принцип работы спектрометров основан на регистрации рентгенофлуоресцентного спектра излучений от элементов пробы, возбужденного рентгеновским излучением, анализе спектра, измерении интенсивности излучения характеристических линий элементов и определении массовой доли измеряемых элементов.

Конструктивно спектрометры изготовлены в виде моноблока, в котором находятся: модуль с блоком рентгеновской трубки и оптическая система; блок детектирования; камера для установки анализируемых проб; блоки источников питания; генератор высоковольтный.

Источником первичного рентгеновского излучения в спектрометре является рентгеновская трубка с анодом из бинарного сплава палладия и кобальта. Специальная оптическая система поляризации и фокусирования направляет первичное рентгеновское излучение на пробу. Флуоресцентное излучение пробы регистрируется полупроводниковым детектором, где оно усиливается и поступает в многоканальный анализатор импульсов.

Система детектирования - полупроводниковый детектор SDD с элементом Пельтье.

Управление спектрометром, выбор режимов измерений и контроль параметров, обработка рентгеновских спектров, получение результатов измерений в единицах концентрации (мкг/кг, % масс.) или в интенсивностях (относительных интенсивностях) спектральных линий рентгеновского излучения осуществляется с помощью компьютера под управлением программного обеспечения.

Дополнительно спектрометр может комплектоваться фильтрами для оптимизации возбуждения разных групп элементов.

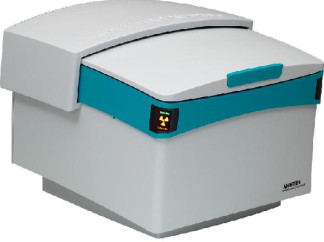

Общий вид спектрометра представлен на рисунке 1. Место нанесения знака поверки указано стрелкой.

Пломбировка спектрометров не предусмотрена.

Рисунок 1 - Общий вид спектрометра

Программное обеспечение

Спектрометры оснащены программным обеспечением, позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на персональный компьютер или на принтер.

Основные функции и разделение ПО:

-    метрологически значимая часть

отвечает за осуществление контроля параметров работы спектрометра, отслеживание состояния его основных узлов, их диагностику, обработку результатов измерения, архивирование данных результатов.

-    метрологически незначимая часть

отвечает за форму отображения результатов измерений, содержит информацию о настройках дисплея (яркости, контрастности, данных о количестве языков пользователя, доступных в меню спектрометра), а также о дополнительных прикладных программах в режиме работы, не связанном с расчетом массовой доли элементов.

Таблица 1 - Идентификационные данные ПО

Конструкция спектрометров исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится на боковую панель корпуса спектрометра методом наклейки и на титульный лист Руководства по эксплуатации типографским способом.

Комплектность

Таблица 4 - Комплектность

Поверка

осуществляется по документу МП 63-241-2017 «ГСИ. Спектрометры рентгенофлуоресцентные энергодисперсионные настольные SPECTRO XEPOS. Методика поверки», утвержденному ФГУП «УНИИМ» «31» мая 2017 г.

Основные средства поверки:

-    стандартный образец состава порошка железного типа ПЖВ3 ГСО 3011-2002 (массовая доля железа 99,1 %, абс. погрешность ±0,1 %; массовая доля кремния 0,060 %, абс. погрешность ±0,002 %; массовая доля марганца 0,329 %, абс. погрешность ±0,005 %);

-    стандартный образец состава алюминия ГСО 10462-2017 (комплект VSA4) (массовая доля бериллия 0,000513 %, абс. погрешность ±0,000027 %; массовая доля меди 0,0176 %, абс. погрешность ±0,0011 %);

-    стандартный образец состава алюминия ГСО 10662-2015 (комплект VSAd1) (массовая доля цинка 1,0 %, абс. погрешность ±0,04 %; массовая доля олова 0,0351 %, %, абс. погрешность ±0,0032 %; массовая доля магния 0,91 %, абс. погрешность ±0,08 %);

-    стандартный образец состава сплава на никелевой основе ХН70Ю (H11) ГСО 1418-92П (массовая доля марганца 0,147 %, абс. погрешность ±0,003 %; массовая доля хрома 27,04 %, абс. погрешность ±0,03 %; массовая доля алюминия 2,83 %, абс. погрешность ±0,03 %; массовая доля железа 0,47 %, абс. погрешность ±0,01 %).

Допускается использование аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки в виде наклейки наносится на боковую панель корпуса спектрометра.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Техническая документация изготовителя «Spectro Analytical Instruments GmbH», Германия.
