Государственный реестр средств измерений

Спектрометры комбинационного рассеяния inVia Basis и inVia Reflex, 68347-17

Спектрометры комбинационного рассеяния моделей inVia Basis и inVia Reflex (далее -спектрометры) предназначены для измерения содержания различных органических и неорганических веществ в твердых и жидких образцах, по спектрам комбинационного рассеяния в соответствии с аттестованными методиками измерений.
Карточка СИ
Номер в госреестре 68347-17
Наименование СИ Спектрометры комбинационного рассеяния
Обозначение типа СИ inVia Basis и inVia Reflex
Изготовитель "Renishaw plc", Великобритания
Год регистрации 2017
Срок свидетельства 15.08.2027
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Спектрометры комбинационного рассеяния моделей inVia Basis и inVia Reflex (далее -спектрометры) предназначены для измерения содержания различных органических и неорганических веществ в твердых и жидких образцах, по спектрам комбинационного рассеяния в соответствии с аттестованными методиками измерений.

Описание

Спектрометры представляют собой настольные многоцелевые автоматизированные лабораторные приборы.

Принцип действия спектрометров основан на том, что при освещении образца монохроматическим излучением в спектре рассеянного излучения появляются частоты, смещенные относительно возбуждающей линии. Этот дополнительный спектр соответствует колебательно-вращательным переходам в молекулах исследуемого вещества и называются спектром комбинационного рассеяния или Рамановским спектром.

Спектрометр состоит из источника возбуждения спектров, системы регистрации Рамановских спектров, микроскопа, электронных блоков. В качестве источника возбуждения спектров в спектрометрах используются один или несколько лазеров видимой области с следующими длинами волн 488, 514, 532, 633, 785 нм, дополнительные источники возбуждения других длин волны устанавливаются по желанию заказчика. Для регистрации спектров комбинационного рассеяния используется монохроматор со сменными дифракционными решетками. Модель inVia Reflex отличается от модели inVia Basis степенью автоматизации, а именно возможностью переключения всех режимов работы микроскопа из программного обеспечения спектрометра.

Общий вид спектрометров представлен на рисунке 1.

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлен на рисунке 2.

б)

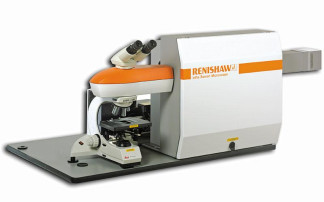

Рисунок 1 - Общий вид Спектрометры комбинационного рассеяния: а) модель inVia Reflex; б) модель inVia Basis

RENISHAW i

Маркировка

Программное обеспечение

Программное обеспечение WiRE предназначено для управления работой спектрометра и процессом измерений, а также для хранения и обработки полученных данных .

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует среднему уровню согласно Р 50.2.077-2014. Программное обеспечение имеет следующие идентификационные данные:

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

WiRE

Номер версии (идентификационный номер) ПО

3.2 и выше

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

-

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование параметра

Значение

inVia Basis

inVia Reflex

Спектральный диапазон, см-1

от 380 до 2940

Спектральное разрешение, см-1, не более

10

Пределы допускаемой относительной погрешности шкалы волновых чисел, %

±1

Таблица 3 - Основные технические характеристики

Наименование параметра

Значение

Спектральный диапазон показаний, см-1

от 10 до 10000

Длина волны лазеров возбуждения, нм

229, 244, 257, 266, 325, 364, 406, 442, 457, 473, 488, 514, 532, 568, 633, 647, 785, 830, 1064

Оптическая схема спектрометра

стигматическая

Г абаритные размеры (длинахширинахвысота), мм, не более

1526x971x606

Масса, кг, не более

134

Напряжение питания частотой (50±1) Гц, В

220+22-33

Потребляемая мощность, В-А, не более

150

Средний срок службы, лет

8

Условия эксплуатации:

-    Температура окружающей среды, оС

-    Относительная влажность, %

-    Атмосферное давление, кПа

от +15 до +35 от 20 до 80 от 94 до 106

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации спектрометров печатным способом. Комплектность средства измерений

Таблица 4

Наименование

Количество, шт.

Спектрометры комбинационного рассеяния, модели inVia Basis/inVia Reflex*

1

Дополнительные источники возбуждения*

-

Персональный компьютер*

1

Образец монокристаллического кремния

1

ПО WiRE на флэш-накопителе/CD-диске

1

Руководство по эксплуатации

1

Методика поверки

1

*по желанию заказчика

Поверка

осуществляется по документу МП 012.Д4-17 «Спектрометры комбинационного рассеяния, моделей inVia Basis и inVia Reflex. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 26 января 2017 года.

Основные средства поверки:

Стандартный образец циклогексана ГСО 8581-2004.

Допускается использование аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на корпус спектрометра, как показано на рисунке 2.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Техническая документация фирмы «Renishaw plc», Великобритания.

Зарегистрировано поверок 9
Поверителей 3
Актуальность данных 06.12.2024
