| Номер в госреестре | 68348-17 |
| Наименование СИ | Спектрометр атомно-абсорбционный |
| Обозначение типа СИ | AI1200 |
| Изготовитель | "Aurora Instruments Ltd.", Канада |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Спектрометр атомно-абсорбционный AI1200 (далее - спектрометр), предназначен для измерений содержания различных элементов в водных растворах, продуктах питания, почвах, биологических и других объектах в соответствии с аттестованными методиками измерений.
Принцип действия спектрометра основан на спектрально-селективном поглощении излучения от источника света, проходящего через атомный пар (атомы элементов, находящиеся в возбуждённом состоянии) исследуемой пробы. Способность к поглощению атомного пара находится в прямой зависимости от концентрации химического элемента, поступающего в систему атомизации.
Спектрометр представляет собой стационарный настольный лабораторный прибор.
Атомизация проб проводится в пламенном атомизаторе и в зависимости от анализируемых элементов, используется пламя: «ацетилен - воздух», «ацетилен - закись азота». Оптическая система спектрометра базируется на монохроматоре с дифракционной решеткой по схеме Черни-Тернера. В качестве источника используются лампы с полым катодом, которые устанавливаются в поворотную турель на 5 позиций. Поворот дифракционной решетки монохроматора и установка необходимой лампы осуществляется с помощью компьютера специальными приводами. Детектор обеспечивает регистрацию интенсивности излучения.
Конструктивно спектрометр выполнен в виде настольного прибора с отдельно устанавливаемым компьютером.
Спектрометр управляется от внешнего управляющего компьютера, подключаемого через интерфейс RS 232.

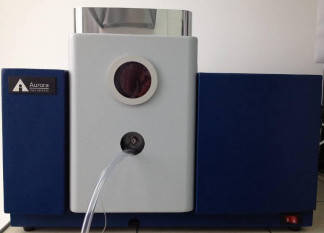

Внешний вид спектрометра, с указанием места пломбировки, нанесения знака утверждения типа и поверки приведён на рисунках 1 и 2.
Управление процессом измерения и обработки выходной информации в спектрометре осуществляется через компьютер с помощью специального программного обеспечения. Программным образом осуществляется настройка спектрометра, построение градуировочных зависимостей на основе анализа стандартных образцов, оптимизация параметров спектрометра, управление его работой, обработка информации, печать и запоминание результатов анализа.
На компьютере, через который осуществляется управление процессом измерений и обработки выходной информации в атомно-абсорбционном спектрометре, используется компьютерная программа AA Spectrometer Control Program. Программное обеспечение, является защищенным, при входе в программное обеспечение необходимо ввести логин и пароль. Никакие изменения кода программы невозможны.
Идентификационные данные метрологически значимой части программного обеспечения указаны в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование программного обеспечения | AA Spectrometer Control Program |
| Номер версии (идентификационный номер) программного обеспечения | V 3.0.0.48 |
| Цифровой идентификатор программного обеспечения | 3A0EC7E0 |
| Алгоритм вычисления контрольной суммы исполняемого кода | CRC 32 |
Метрологически значимая часть ПО атомно-абсорбционного спектрометра и измеренные данные защищены с помощью специальных средств защиты от преднамеренных и непреднамеренных изменений.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики спектрометра
| Наименование характеристики | Значение характеристики |
| Спектральный диапазон, нм | от 185 до 900 |
| Характеристические концентрации (чувствительность), мкг/дм3, не более: | |
| для Zn (на X = 213,9 нм) | 30 |
| для Co (на X = 240,7 нм) | 140 |
| для Cu (на X = 324,8 нм) | 50 |
| Предел обнаружения элементов (по критерию 3о) мкг/дм3, не более: | |
| для Zn (на X = 213,9 нм) | 20 |
| для Co (на X = 240,7 нм) | 80 |
| для Cu (на X = 324,8 нм) | 20 |
| Предел допускаемого относительного среднеквадратического | |
| отклонения (ОСКО) случайной составляющей погрешности | 3,0 |
| при измерении концентрации, % |
Таблица 3 - Технические характеристики спектрометра
| Наименование характеристики | Значение характеристики |
| Потребляемая мощность, В • А, не более | 100 |
| Масса, кг, не более | 100 |
| Г абаритные размеры, мм, не более | 700 х 550 х 500 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность (при температуре +25 °C), %, не более - атмосферное давление, кПа | от +15 до +25 60 от 84,0 до 106,7 |
наносится на титульный лист руководства по эксплуатации печатным способом и на заднюю панель спектрометра в виде наклейки.
Комплект поставки представлен в таблице 4.
Таблица 4 - Комплект поставки
| Наименование | Кол-во, шт |
| Атомно-абсорбционный спектрометр AI1200 | 1 |
| Программное обеспечение AA Spectrometer Control Program | 1 |
| Пламенный атомизатор | 1 |
| Дейтериевая лампа | 1 |
| Набор ламп с полым катодом | 1 |
| Руководство по эксплуатации | 1 |
| Методика поверки | 1 |
осуществляется по документу МП-671-1704-2017 «Инструкция. Атомно-абсорбционный спектрометр AI1200. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 26 апреля 2017 г. Основные средства поверки:
- стандартный образец состава водного раствора ионов Na (ГСО 8062-94);
- стандартный образец состава водного раствора ионов K (ГСО 8092-94);
- стандартный образец состава водного раствора ионов Cu (ГСО 7836-2000);
- стандартный образец состава водного раствора ионов Zn (ГСО 7837-2000);
- стандартный образец состава водного раствора ионов Co (ГСО 7880-2001).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемого атомно-абсорбционного спектрометра с требуемой точностью.
Знак поверки представляет собой наклейку и наносится на свидетельство о поверке или на корпус спектрометра методом наклеивания, как показано на рисунке 1.
ГОСТ 31651-2012 «Средства лекарственные для животных, корма, кормовые добавки. Определение массовой доли селена методом атомно-абсорбционной спектрометрии».
ГОСТ 31650-2012 «Средства лекарственные для животных, корма и кормовые добавки. Определение массовой доли ртути методом атомно-абсорбционной спектрометрии».
ГОСТ Р 53218-2008 «Удобрения органические. Атомно-абсорбционный метод определения содержания тяжелых металлов».
ГОСТ Р 53100-2008 «Средства лекарственные для животных, корма, кормовые добавки. Определение массовой доли кадмия и свинца методом атомно-абсорбционной спектрометрии».
ГОСТ Р 53101-2008 «Средства лекарственные для животных, корма, кормовые добавки. Определение массовой доли мышьяка методом атомно-абсорбционной спектрометрии».
Техническая документация фирмы-изготовителя
