Государственный реестр средств измерений

Газоанализаторы МАК-2000-UMS, 68354-17

68354-17
Газоанализаторы «МАК-2000-UMS» (далее - газоанализаторы) предназначены для непрерывного измерения объемной доли кислорода, оксида углерода, диоксида углерода, оксида азота, диоксида азота, диоксида серы, водорода, метана, пропана, гексафторида серы, аммиака в дымовых газах и воздухе.
Карточка СИ
Номер в госреестре 68354-17
Наименование СИ Газоанализаторы
Обозначение типа СИ МАК-2000-UMS
Изготовитель ООО НПФ "Энергопромкомплект", г.Москва
Год регистрации 2017
Срок свидетельства 15.08.2022
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Газоанализаторы «МАК-2000-UMS» (далее - газоанализаторы) предназначены для непрерывного измерения объемной доли кислорода, оксида углерода, диоксида углерода, оксида азота, диоксида азота, диоксида серы, водорода, метана, пропана, гексафторида серы, аммиака в дымовых газах и воздухе.

Описание

Газоанализаторы «МАК-2000-UMS» являются стационарными приборами непрерывного действия и состоят из блока пробоподготовки и измерительного преобразователя, заключенных в едином корпусе. На передней панели газоанализаторов расположен жидкокристаллический экран и управляющие клавиши, на нижней/задней панели входной и выходной фиттинги ввода/вывода анализируемого газа, электрические разъемы.

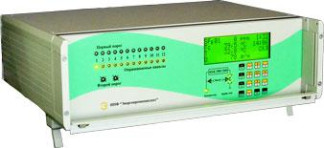

Газоанализаторы выпускаются в двух исполнениях корпусов: для монтажа на навесной вертикальной панели (рис.1) и для горизонтального крепления на шасси монтажного шкафа в 19-ти дюймовом корпусе (рис.2).

\

Пломбирование газоанализаторов «МАК-2000-UMS» не предусмотрено.

В газоанализаторах используются электрохимические и инфракрасные сенсоры, в зависимости от измеряемого газа. Число сенсоров от одного до семи. Текущие показания для всех измеряемых компонентов одновременно отображаются на цифровом табло. Газоанализаторы имеют аналоговый выходной сигнал, а также цифровые выходы через интерфейсы RS 232 и RS 485.

Программное обеспечение

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

mak2000-v2 26

Номер версии (идентификационный номер ПО)

не ниже 2.26

Цифровой идентификатор ПО

0x87CAC5F3

Алгоритм вычисления цифрового идентификатора программного обеспечения

CRC32

Защита программного обеспечения осуществляется аппаратно-программными средствами микроконтроллера.

Уровень защиты встроенного программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.

Технические характеристики

Основные метрологические и технические характеристики приборов приведены в таблицах 2-3.

Таблица 2

Измеряемые

компоненты

Диапазон показаний объемной доли компонентов, %

Диапазон измерений объемной доли компонентов, %

Пределы допускаемой погрешности

абсолютной,

%

относительной.

%

Кислород (О2)

от 0 до 25

от 0 до 5 включ.

±0,2

-

св. 5 до 25

-

±4

Оксид углерода (СО)

от 0 до 0,02

от 0 до 0,002 включ.

±0,0002

-

св. 0,002 до 0,02

-

±10

от 0 до 0,2

от 0 до 0,02 включ.

±0,002

-

св. 0,02 до 0,2

-

±10

от 0 до 2

от 0 до 0,2 включ.

±0,02

-

св. 0,2 до 2

-

±10

от 0 до 10

от 0 до 1 включ.

±0,1

-

св. 1 до 10

-

±10

Диоксид углерода

(СО2)

от 0 до 0,2

от 0 до 0,04 включ.

±0,004

-

св. 0,04 до 0,2

-

±10

от 0 до 2

от 0 до 0,2 включ.

±0,01

-

св. 0,2 до 2

-

±5

от 0 до 10

от 0 до 2 включ.

±0,1

-

св. 2 до 10

-

±5

от 0 до 20

от 0 до 2 включ.

±0,1

-

св. 2 до 20

-

±5

от 0 до 30

от 0 до 2 включ.

±0,1

-

св. 2 до 30

-

±5

Метан (СН4)

от 0 до 5

от 0 до 2 включ.

±0,1

-

св. 2 до 5

-

±5

Оксид азота (NO)

от 0 до 0,2

от 0 до 0,01 включ.

±0,001

-

св. 0,01 до 0,2

-

±10

Измеряемые

компоненты

Диапазон показаний объемной доли компонентов, %

Диапазон измерений объемной доли компонентов, %

Пределы допускаемой погрешности

абсолютной,

%

относительной.

%

Диоксид азота (NO2)

от 0 до 0,02

от 0 до 0,02

±0,002

-

Аммиак (NH3)

от 0 до 0,01

от 0 до 0,001 включ.

±0,0001

-

св. 0,001 до 0,01

-

±10

от 0 до 0,2

от 0 до 0,01 включ.

±0,001

-

св. 0,01 до 0,2

-

±10

Диоксид серы

(SO2)

от 0 до 0,2

от 0 до 0,02 включ.

±0,002

-

св. 0,02 до 0,2

-

±10

от 0 до 2

от 0 до 0,2 включ.

±0,02

-

св. 0,2 до 2

-

±10

Водород (Н2)

от 0 до 2

от 0 до 0,5 включ.

±0,05

-

св. 0,5 до 2

-

±10

Г ексафторид серы

(SFe)

от 0 до 0,2

от 0 до 0,02 включ.

±0,002

-

св. 0,02 до 0,2

-

±10

Пропан (С3Н8)

от 0 до 2

от 0 до 0,2 включ.

±0,02

-

св. 0,2 до 2

-

±10

Таблица 3

Наименование параметра

Значение

Время выхода на режим, мин, не более:

30

Время установления показаний T0,9, с, не более:

-    для кислорода, диоксида углерода, водорода, метана, пропана, гексафторида серы

-    для остальных газов

30

120

Напряжение питания, В:

-    переменного тока (исполнение в 19-ти дюймовом корпусе)

-    постоянного тока (исполнение для настенного монтажа)

-    частота тока, Гц

220 -33 12 50±1

Потребляемая мощность не более, В • А

70

Габаритные размеры(ДхШхВ), мм, не более

-    исполнение для настенного монтажа

-    исполнение в 19-ти дюймовом корпусе

360x150x240

500x400x180

Масса, кг, не более,

-    исполнение для настенного монтажа

-    исполнение в 19-ти дюймовом корпусе

6

25

Условия эксплуатации:

»-» о/"ч

-    температура окружающей среды, С;

-    атмосферное давление, кПа;

-    относительная влажность, %, не более

-    расход анализируемой среды, л/ч;

от +5 до +40 от 84,0 до 106,7 90

от 20 до 80

Знак утверждения типа

наносится на лицевую панель газоанализаторов методом штемпелевания и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Комплектность газоанализаторов «МАК-2000-UMS» приведена в таблице 3.

Таблица 3

Наименование

Количество

Г азоанализатор «МАК-2000-UMS»

1 шт.

Г азовый фильтр

1 шт.

Побудитель расхода

1 шт.

Комплект монтажных частей

1 комплект

Реле звуковой сигнализации

по заказу до 13-и экземпляров

Автоматическая система для одновременного контроля до 12 точек отбора пробы

по заказу

Блок пробоподготовки

по заказу

Монтажный шкаф

по заказу

Эксплуатационная документация

1 комплект

Методика поверки МП 205-09-2017

1 экземпляр

Поверка

осуществляется по документу МП 205-09-2017 «Газоанализаторы «МАК-2000-UMS». Методика поверки», утвержденному ФГУП «ВНИИМС» 28 апреля 2017 г.

Основные средства поверки:

- стандартные образцы - газовые смеси ГСО №№ 10531-2014, 10540-2014, 10547-2014. Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на корпус газоанализатора, как показано на рисунках 1, 2.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 8.578-2014 Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.
