Термометры цифровые малогабаритные ТЦМ 9410 (далее - термометры или приборы) предназначены для измерений и регистрации температуры жидких, сыпучих и газообразных сред, не агрессивных к материалу защитной арматуры первичных преобразователей температуры, для измерений температуры поверхности твердых, в том числе вращающихся, тел, а также для измерений входных сигналов в виде напряжения постоянного тока и сопротивления постоянному току.
| Номер в госреестре | 68355-17 |
| Наименование СИ | Термометры цифровые малогабаритные |
| Обозначение типа СИ | ТЦМ 9410 |
| Изготовитель | Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР»), г. Москва, г. Зеленоград |
| Год регистрации | 2017 |
| Срок свидетельства | 15.08.2027 |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Термометры цифровые малогабаритные ТЦМ 9410 (далее - термометры или приборы) предназначены для измерений и регистрации температуры жидких, сыпучих и газообразных сред, не агрессивных к материалу защитной арматуры первичных преобразователей температуры, для измерений температуры поверхности твердых, в том числе вращающихся, тел, а также для измерений входных сигналов в виде напряжения постоянного тока и сопротивления постоянному току.
Термометры представляют собой многофункциональные микропроцессорные переконфигурируемые потребителем приборы и состоят из измерительных блоков с подключаемыми штатными первичными преобразователями температуры (ППТ) через специальный разъем на корпусе прибора или при помощи удлинительного кабеля. В качестве ППТ также могут использоваться любые термопреобразователи сопротивления и термоэлектрические преобразователи утвержденных типов, при этом, для соединения с измерительным блоком термометра используются специальные измерительные кабели (КИ).
Принцип действия термометров основан на аналого-цифровом преобразовании измеряемых электрических сигналов, поступающих от ППТ, и передаче их в микропроцессорный модуль, который обеспечивает сбор и обработку измерительной информации, в том числе фиксацию минмимальных и максимальных значений температуры. На жидкокристаллическом индикаторе измерительного блока термометра отображаются результаты измерения в цифровом виде, а также сведения о режимах работы. Микропроцессорный измерительный блок обеспечивает расширение функциональных возможностей термометров. С помощью клавиатуры он может быть сконфигурирован на любой из требуемых типов первичных преобразователей, а также индивидуальную статическую характеристику. При подключении комплектного первичного преобразователя температуры к измерительному блоку его тип и метрологические характеристики определяются автоматически.
В качестве первичных преобразователей используются термопреобразователи серии ТТЦ (погружные и поверхностные), перечисленные в таблице 3, и преобразователи, номинальные статические характеристики преобразования (НСХ) которых приведены в таблице 4.
Конструктивные исполнения измерительного блока, термопреобразователей ТТЦ и кабелей измерительных КИ обеспечивают возможность последовательного подключения к одному измерительному блоку тех первичных преобразователей, на номинальную статическую характеристику преобразования которых он настроен. Это позволяет с одним измерительным блоком использовать несколько типов первичных преобразователей.
Термометры в комплекте с ТТЦ (ТТЦ01-180, ТТЦ01И-180, ТТЦ01-350-1, ТТЦ01-450-1 -повышенной точности) и блоки измерительные термометров применяются в качестве эталонов при поверке рабочих средств измерений температуры (ТС, ТП), а также в качестве высокоточных средств измерений при калибровке и поверке рабочих средств измерений температуры как в лабораторных и промышленных условиях, так и полевых условиях.
Термометры выпускаются в модификациях: ТЦМ 9410/М1, ТЦМ 9410/М2, ТЦМ 9410/М1Н, ТЦМ 9410Ех/М1, ТЦМ 9410Ех/М1Н, различающихся дизайном конструкции и видом исполнения (общепромышленное и взрывозащищенное с видом взрывозащиты «искробезопасная электрическая цепь»).

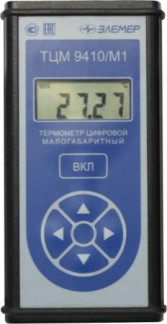

Фотографии общего вида термометров представлены на рисунках 1, 2.
Схема пломбировки от несанкционированного доступа представлена на рисунке 3.
ТТЦ01И-180*
=t=ffi=c
ТТЦ13-180-1
ТТЦ13-180-2
=га [(
СВ
ТТЦ05-700 ТТЦ05-900
ТТЦ03И-500
ТТЦ06-1300-2
ТТЦ06-1300-1
Й
ТТЦ08-400У
а
а*
* Iе
I Ьф
ТЦМ11-600
ТТЦ09-400
|
О о |
—г |
|
= |
щ |
|
О О |
ТТЦ16-250
ТЦМ21-300
В термометрах предусмотрено внутреннее и внешнее программное обеспечение (ПО).
Внутреннее ПО состоит только из встроенной в микропроцессорный модуль термопреобразователей метрологически значимой части ПО. Внутреннее ПО является фиксированным, незагружаемым и может быть изменено только на предприятии-изготовителе.
Уровень защиты внутреннего ПО от преднамеренного и непреднамеренного доступа соответствует уровню «высокий» согласно Р 50.2.077-2014. Не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО СИ и измеренных данных.
Для взаимодействия термометров с компьютером используется внешнее программное обеспечение (ПО) типа TCMTUNING (для ТЦМ 9410/М 1,ТЦМ 9410Ех/М1, ТЦМ 9410/М2) и TCM9610ARM (для ТЦМ 9410/М 1Н, ТЦМ 9410Ех/М1Н), которое не оказывает влияния на метрологические характеристики термометров. Внешнее ПО служит для конфигурирования, подстройки и получения данных измерения в процессе эксплуатации термометров. ПО также предусматривает возможность выдачи текстовых сообщений о состоянии термометров и возникающих в процессе его работы ошибках и способах их устранения.
Таблица 1 - Идентификационные данные внутреннего программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
||
|
ТЦМ 9410/М1, ТЦМ 9410Ех/М1 |
ТЦМ 9410/М2 |
ТЦМ 9410/М1-Н, ТЦМ 9410Ех/М1-Н |
|
|
Идентификационное наименование ПО |
TCM9410 М1 V1 _13_ MSP430.a43 |
TCM9410 M2 V1 13 _ MSP430.a43 |
TCM9410 M1N ATMEG A128 V1 41.hex |
|
Номер версии (идентификационный номер) ПО |
не ниже 13 |
не ниже 13 |
не ниже 41 |
|
Цифровой идентификатор (ПО) |
по номеру версии |
по номеру версии |
по номеру версии |
Таблица 2 - Основные метрологические характеристики термометров
|
Основные метрологические характеристики термометров в комплекте с термопреобразователем ТТЦ |
Тип термопреобразователя ТТЦ |
Тип НСХ термопреобразователя ТТЦ |
||
|
Диапазон измерений температуры, °С |
Пределы допускаемой основной абсолютной погрешности А, °С * |
Разрешающая способность (единица наименьшего разряда), °С |
||
|
от -50 до +200 |
+(0,05+0,0005-Itl) |
0,01 |
ТТЦ01-180 |
Pt100 |
|
ТТЦ01И-180 |
||||
|
от -50 до +350 |
ТТЦ01-350-1 |
|||
|
от -50 до +450 |
ТТЦ01-450-1 |
|||
|
от -50 до +350 |
±(0,1+0,00075-Itl) |
0,1 |
ТТЦ01-350-2 |
|
|
от -50 до +600 |
+(0,2+0,0015-Itl) |
ТТЦ01-600-2 |
||
|
от -50 до +200 |
±(0,3+0,005-Itl) |
ТТЦ13-180-1** |
||
|
±(0,1+0,002-Itl) |
ТТЦ13-180-2** |
|||
|
ТТЦ13-180-3** |
||||
|
от -50 до +120 |
±(0,1+0,001-Itl) |
ТТЦ14-180-2 |
||
|
от -50 до +120 |
±(0,1+0,001-Itl) |
ТТЦ14-180-3 |
||
|
от -40 до +700 |
±(0,5+0,002-Itl) |
ТТЦ05-700 |
J |
|
|
от 0 до +900 |
±(1,0+0,003 t) |
ТТЦ05-900 |
К |
|
|
от -40 до +500 |
±2 |
ТТЦ03-500 |
||
|
ТТЦ03И-500 |
||||
|
ТТЦ03И-500-1 |
||||
|
от 0 до +1300 |
±(0,5+0,001t) |
ТТЦ06-1300-1 |
N |
|
|
±(1,0+0,002 t) |
ТТЦ06-1300-2 |
|||
|
от +600 до +1300 |
±(1,0+0,003 t) |
К |
||
|
от -40 до +600 |
±2,8 |
|||
|
от +600 до +1700 |
±(0,5+0,002 t) |
ТТЦ15-1600 |
В |
|
|
от 0 до +1600 |
S |
|||
|
от 0 до +600 |
±(0,5+0,012-Itl) |
ТТЦ07П-600 |
К |
|
|
от -40 до +400 |
ТТЦ08-400 |
|||
|
ТТЦ08-400У |
||||
|
ТТЦ09-400 |
||||
|
от -40 до +600 |
±(1,0+0,003-Itl) |
ТТЦ11-600 |
К |
|
|
от -40 до +700 |
±(1,0+0,002-Itl) |
J |
||
|
от -40 до +250 |
±(0,5+0,012-Itl) |
ТТЦ16-250 |
К |
|
|
от -40 до +300 |
ТТЦ 17-300 |
|||
|
от -40 до +600 |
ТТЦ18-600 |
|||
|
от -40 до +300 |
ТТЦ20-300 |
|||
|
от -40 до +300 |
ТТЦ21-300 |
|||
|
от -40 до +400 |
ТТЦ22-400 |
|||
|
1 - t - Измеряемая температура, °С. 2 - * К данным значениям пределов допускаемой основной абсолютной погрешности прибавляется одна единица наименьшего разряда. 3 - **В комплекте с кабелем измерительным КИ2-ТС. |
||||
|
Измеряемая величина |
Основные метрологические характеристики блока измерительного в комплекте с кабелем измерительным |
Первичный преобразователь |
Шифр кабеля |
|||
|
Диапазон измерений |
Пределы допускаемой основной абсолютной погрешности, А * |
измери |
||||
|
тип НСХ |
а,°С-1 |
тельного |
||||
|
±0,10 °С |
50М |
0,00428 |
||||
|
от -50 до +200 °С |
±0,06 °С |
100М |
||||
|
±0,10 °С |
50М |
0,00426 |
||||
|
±0,06 °С |
100М |
КИ1-ТС |
||||
|
±0,10 °С |
50П |
0,00391 |
||||
|
от -50 до +600 °С |
±0,06 °С |
100П |
||||
|
±0,06 °С |
Pt100 |
0,00385 |
||||
|
от -50 до +1300°С |
±0,6 °С |
K |
КИ-ХА |
|||
|
Температура |
от -50 до +1100°С |
±0,6 °С |
- |
J |
КИ-ЖК |
|
|
от 50 до +600 °С |
±0,6 °С |
L |
КИ-ХК |
|||
|
от 0 до +1700 °С |
±2,0 °С |
S |
КИ-ПП |
|||
|
от +300 до +1800 °С |
±3,0 °С |
В |
КИ-ПР |
|||
|
от 0 до +1800 °С |
±2,0 °С |
A-1 |
КИ- вр*** |
|||
|
от -50 до +400 °С |
±1,0 °С |
Т |
КИ- МК*** |
|||
|
от -110 до +1300°С |
±0,6 °С |
N |
КИ-НН |
|||
|
Напряжение |
от -10 до +100 мВ |
±(0,006+10-4|И|**) мВ |
||||
|
Сопротивле ние |
от 0 до 320 Ом |
- |
±0,02 Ом |
- |
- |
КИ1-ТС |
|
1 - Рабочий диапазон температуры применения измерительных кабелей - от |
-50 до +70 °С. |
|||||
|
2 - * - К данным значениям пределов допускаемой основной абсолютной погрешности прибавляется одна единица наименьшего разряда. 3 - ** и - Измеряемое напряжение, мВ. 4 - *** - По специальному заказу. |
||||||
|
Наименование характеристики |
Значение |
|
Пределы допускаемой дополнительной погрешности |
|
|
от изменения температуры окружающей среды в диа- |
|
|
пазоне рабочих температур, на каждые 10 °С измене- |
|
|
ния температуры: |
|
|
для ТЦМ 9410/М1, ТЦМ 9410/М2 |
±0,5А |
|
для ТЦМ 9410/М1Н: |
|
|
- для входных сигналов от ТС и ТП; |
±0,5А |
|
- для входных сигналов в виде напряжения постоян- |
|
|
ного тока и сопротивления постоянному току |
±А |
|
(А - пределы допускаемой основной абсолютной по |
|
|
грешности, см. таблицу 3) |
|
|
Пределы допускаемой дополнительной погрешности, |
|
|
вызванной изменением температуры свободных кон |
±0,5 |
|
цов ТП, °С |
|
|
Нормальные условия измерений: |
|
|
- температура окружающей среды, °С |
от +15 до +25 |
|
- относительная влажность, % |
от 30 до 80 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
Таблица 5 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания, В: |
|
|
для ТЦМ 9410/М1, ТЦМ 9410/М1Н |
|
|
- от встроенного аккумуляторного блока |
4,8 |
|
- от сетевого блока питания |
7,2; |
|
для ТЦМ 9410/М2 |
|
|
- от двух батареек типоразмера АА каждый на- |
1,5 |
|
пряжением |
|
|
- от двух аккумуляторов типоразмера АА каж- |
1,2 |
|
дый напряжением |
|
|
Г абаритные размеры |
|
|
(длинахширинахвысота), мм, не более |
|
|
ТЦМ 9410/М1, ТЦМ 9410/М1Н |
170x85x35 |
|
ТЦМ 9410/М2 |
142x70x25 |
|
Масса блока измерительного ТЦМ, кг, не более |
|
|
ТЦМ 9410/М1, ТЦМ 9410/М1Н |
0,5 |
|
ТЦМ 9410/М2 |
0,2 |
|
Условия эксплуатации: |
|
|
- температура окружающей среды, °С |
от -10 до +50; от -30 до +50; от -20 до +60 |
|
- относительная влажность, % |
95 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
|
Средняя наработка на отказ, ч, не менее |
20000 |
|
Средний срок службы, лет, не менее |
6 |
|
Маркировка взрывозащиты |
|
|
ТЦМ 9410Ех/М1 и ТЦМ 9410Ех/М1Н |
0Ех1аПАТ6 Х |
наносится на переднюю панель СИ термотрансферным способом, а также на руководство по эксплуатации и паспорт - типографским способом.
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Кол-во |
Примечание |
|
Термометры цифровые малогабаритные ТЦМ 9410 в составе: |
|||
|
- Блоки измерительные ТЦМ 9410/М1, ТЦМ 9410Ех/М1 ТЦМ 9410/М1Н, ТЦМ 9410Ех/М1Н ТЦМ 9410/М2 |
НКГЖ.405591.003 НКГЖ.405591.003-03 НКГЖ.405591.004 |
1 шт. 1 шт. 1 шт. |
|
|
- Термопреобразователи ТТЦ |
Варианты поставки ТТЦ в соответствии с таблицей 3, количество - по заказу |
||
|
- Кабели измерительные КИ |
Варианты поставки КИ в соответствии с таблицей 4, количество - по заказу |
||
|
- Сетевой блок питания (устройство зарядное) |
НКГЖ.468323.028 |
1 шт. |
- |
|
- Блок аккумуляторов |
НКГЖ.563211.001 |
1 шт. |
Для ТЦМ 9410/М1Н |
|
- Батарейки типоразмера АА |
Для ТЦМ 9410/М2 |
||
|
Комплект программного обеспечения |
1 компл. |
По заказу |
|
|
Руководство по эксплуатации |
НКГЖ.405591.003- РЭ |
1 экз. |
- |
|
Паспорт |
НКГЖ.405591.003- ПС |
1 экз. |
- |
|
Методика поверки |
МП 207.1-019-2017 |
1 экз. |
- |
осуществляется по документу МП 207.1-019-2017 «Термометры цифровые малогабаритные ТЦМ 9410». Методика поверки», утвержденному ФГУП «ВНИИМС» 24.03.2017 г.
Основные средства поверки:
Рабочий эталон 2, 3-го разрядов по ГОСТ 8.558-2009 - термометр сопротивления платиновый вибропрочный эталонный ПТСВ (Регистрационный № 57690-14).
Рабочий эталон 1, 2, 3-го разрядов по ГОСТ 8.558-2009 - преобразователи термоэлектрические эталонные ТППО (Регистрационный № 19254-10).
Рабочий эталон 2, 3-го разрядов по ГОСТ 8.558-2009 - преобразователи термоэлектрические платинородий-платинородиевые эталонные ПРО (Регистрационный № 41201-09).
Термостаты переливные прецизионные ТПП-1 (Регистрационный № 33744-07).
Система поверки термопреобразователей автоматизированная АСПТ (Регистрационный № 19973-06).
Калибраторы температуры «ЭЛЕМЕР-КТ-150К», «ЭЛЕМЕР-КТ-200К», «ЭЛЕМЕР-КТ-500К», «ЭЛЕМЕР-КТ-650К» (Регистрационный № 60979-15).
Калибратор температуры эталонный КТ-1100 (Регистрационный № 26113-03). Компараторы-калибраторы универсальные КМ 300 (Регистрационный номер № 54727-13). Имитаторы термопреобразователей сопротивления МК 3002 (Регистрационный № 18884-99). Калибраторы температуры поверхностные КТП-500 (Регистрационный № 21590-06). Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
приведены в эксплуатационном документе.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
ТУ 4211-065-13282997-05 Термометры цифровые малогабаритые ТЦМ 9410. Технические условия.
