| Номер в госреестре | 68357-17 |
| Наименование СИ | Полуприцепы-цистерны и прицепы-цистерны |
| Обозначение типа СИ | УЗСТ ППЦ и УЗСТ ПЦ |
| Изготовитель | Общество с ограниченной ответственностью "Прицепная техника" (ООО "Прицепная техника"), Челябинская обл., г. Миасс |
| Год регистрации | 2017 |
| Срок свидетельства | 15.08.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Полуприцепы-цистерны УЗСТ ППЦ (далее - УЗСТ ППЦ) и прицепы-цистерны УЗСТ
ПЦ (далее - УЗСТ ПЦ) являются мерой полной вместимости, предназначены для транспортиро-
вания, кратковременного хранения светлых нефтепродуктов с плотностью не более 0,83 г/см и механизированной заправки техники с измерением выдаваемого объема топлива.
Описание средства измерений
УЗСТ ППЦ и УЗСТ ПЦ являются мерой полной вместимости, изготавливаются в зависимости от грузоподъемности транспортных средств и подвижных составов. Конструкция цистерны выполнена в поперечном сечении в виде чемоданообразной, эллиптической или круглой формы и может состоять из одной или нескольких секций. Максимальное количество секций -6. Каждая из секций может иметь разную номинальную вместимость. Корпус цистерны изготовлен из листовой углеродистой стали и усилен внутри перегородками, выполняющими так же роль поперечных волнорезов.
В верхней части каждой секции (при наличии нескольких секций) цистерны приварена горловина с указателем уровня налива (мерный угольник), заливным люком, дыхательным клапаном, смотровым окном, воздухоотводящими трубками, в нижней части каждой секции цистерны установлены опоры и донные клапаны. На цистерне имеется площадка обслуживания с противоскользящей поверхностью в зоне обслуживания горловины. Для подъема на площадку обслуживания служит лестница.
Электрооборудование УЗСТ ППЦ и УЗСТ ПЦ состоит из системы световой сигнализации
и наружного освещения. УЗСТ ППЦ и УЗСТ ПЦ снабжается противопожарными средствами, к которым относятся: огнетушитель, ящик для песка, заземляющее устройство, цепь походного заземления.
Наполнение УЗСТ ППЦ и УЗСТ ПЦ осуществляется через заливной люк горловины при
использовании внешнего или собственного насоса. Опорожнение цистерны УЗСТ ППЦ и УЗСТ
ПЦ происходит с помощью насоса или самотеком.
Узел выдачи топлива УЗСТ ППЦ и УЗСТ ПЦ состоит из фильтра тонкой очистки, счетчика жидкости СЖ-ППО-25, СЖ-ППО-40 (номер Государственного реестра 59916-15) и раздаточного рукава с раздаточным краном (пистолетом).

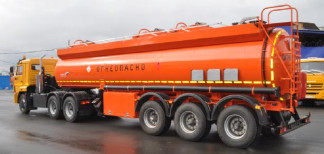

Общий вид УЗСТ ППЦ и УЗСТ ПЦ представлен на рисунке 1, 2, 3. Место пломбирования от несанкционированного доступа обозначено на рисунке 4,5,6.
Место пломбирования
отсутствует.
представлены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение для модификаций полуприцепов-цистерн УЗСТ ШЩ и прицепов-цистерн УЗСТ ПЦ | ||||
| 6 | 7 | 8 | 9 | 10 | |
| Номинальная вместимость цистерны, м3 | 6,00±0,12 | 7,00±0,14 | 8,00±0,16 | 9,00±0,18 | 10,00±0,20 |
| Номинальная вместимость секций, м3 | от 1 до 6 | от 1 до 7 | от 1 до 8 | от 1 до 9 | от 1 до 10 |
| Количество секций | от 1 до 6 включ. | ||||
| Пределы допускаемой относительной погрешности вместимости цистерны (секций)*, % | ±0,4 | ||||
| Объем вместимости горловины цистерны (секций) от указателя уровня до верхнего края, м3, не менее | 0,12 | 0,14 | 0,16 | 0,18 | 0,20 |
| Не сливаемый остаток после опорожнения цистерны (секций), м3 | 0,006 | 0,007 | 0,008 | 0,009 | 0,01 |
| Время наполнения цистерны своим насосом, мин, не более | 9 | 11 | 13 | 15 | 17 |
| Время слива цистерны (секций), мин, не более: - своим насосом - самотеком | 9 24 | 11 28 | 13 32 | 15 36 | 17 40 |
| Пределы допускаемой относительной погрешности измерительного уст- | ±0,5 | ||||
ройства топливораздачи, %
Продолжение таблицы 1
| Наименование характеристики | Значение для модификаций полуприцепов-цистерн УЗСТ ШЩ и прицепов-цистерн УЗСТ ПЦ | |||
| 11 | 12 | 13 | 14 | |
| Номинальная вместимость цистерны, м3 | 11,000±0,165 | 12,00±0,18 | 13,000±0,195 | 14,000±0,210 |
| Номинальная вместимость секций, м3 | от 1 до 11 | от 1 до 12 | от 1 до 13 | от 1 до 14 |
| Количество секций | от 1 до бвключ. | |||
| Пределы допускаемой относительной погрешности вместимости цистерны (секций)*, % | ±0,4 | |||
| Объем вместимости горловины цистерны (секций) от указателя уровня до верхнего края, м3 , не менее | 0,22 | 0,24 | 0,26 | 0,28 |
| Не сливаемый остаток после опорожнения цистерны (секций), м3, не более | 0,011 | 0,012 | 0,013 | 0,014 |
| Время наполнения цистерны своим насосом, мин, не более | 19 | 21 | 23 | 25 |
| Время слива цистерны (секций), мин, не более: - своим насосом - самотеком | 19 44 | 21 48 | 23 52 | 25 56 |
| Пределы допускаемой относительной погрешности измерительного устройства топливораздачи, % | ±0,5 | |||
| Наименование характеристики | Значение для модификаций полуприцепов-цистерн УЗСТ ШЩ и прицепов-цистерн УЗСТ ПЦ | ||||
| 15 | 16 | 17 | 18 | 19 | |
| Номинальная вместимость цистерны, м3 | 15,000 ±0,225 | 16,000 ±0,240 | 17,000 ±0,255 | 18,000 ±0,270 | 19,000 ±0,285 |
| Номинальная вместимость секций, м3 | от 1 до 15 | от 1 до 16 | от 1 до 17 | от 1 до 18 | от 1 до 19 |
| Количество секций | от 1 до 6включ. | ||||
| Пределы допускаемой относительной погрешности вместимости цистерны (секций)*, % | ±0,4 | ||||
| Объем вместимости горловины цистерны (секций) от указателя уровня до верхнего края, м3, не менее | 0,30 | 0,32 | 0,34 | 0,36 | 0,38 |
| Не сливаемый остаток после опорожнения цистерны (секций), м3, не более | 0,015 | 0,016 | 0,017 | 0,018 | 0,019 |
| Время наполнения цистерны своим насосом, мин, не более | 27 | 29 | 31 | 33 | 35 |
| Время слива цистерны (секций), мин, не более: - своим насосом - самотеком | 27 60 | 29 64 | 31 68 | 33 72 | 35 76 |
| Пределы допускаемой относительной погрешности измерительного устройства топливораздачи, % | ±0,5 | ||||
| Наименование характеристики | Значение для модификаций полуприцепов-цистерн УЗСТ ШЩ и прицепов-цистерн УЗСТ ПЦ | ||||
| 20 | 21 | 22 | 23 | 24 | |
| Номинальная вместимость цистерны, м3 | 20,0±0,3 | 21,000 ±0,315 | 22,00±0,33 | 23,000 ±0,345 | 24,00 ±0,36 |
| Номинальная вместимость секций, м3 | от 1 до 20 | от 1 до 21 | от 1 до 22 | от 1 до 23 | от 1 до 24 |
| Количество секций | от 1 до бвключ. | ||||
| Пределы допускаемой относительной погрешности вместимости цистерны (секций)*, % | ±0,4 | ||||
| Объем вместимости горловины цистерны (секций) от указателя уровня до верхнего края, м3, не менее | 0,4 | 0,42 | 0,44 | 0,46 | 0,48 |
| Не сливаемый остаток после опорожнения цистерны (секций), м3, не более | 0,020 | 0,021 | 0,022 | 0,023 | 0,024 |
| Время наполнения цистерны своим насосом, мин, не более | 37 | 39 | 41 | 43 | 45 |
| Время слива цистерны (секций), мин, не более: - своим насосом - самотеком | 37 80 | 39 84 | 41 88 | 43 92 | 45 96 |
| Пределы допускаемой относительной погрешности измерительного устройства топливораздачи, % | ±0,5 | ||||
| Наименование характеристики | Значение для модификаций полуприцепов-цистерн УЗСТ ШЩ и прицепов-цистерн УЗСТ ПЦ | ||||
| 25 | 26 | 27 | 28 | 29 | |
| Номинальная вместимость цистерны, м3 | 25,000 ±0,375 | 26,00 ±0,39 | 27,000 ±0,405 | 28,00 ±0,42 | 29,000 ±0,435 |
| Номинальная вместимость секций, м3 | от 1 до 25 | от 1 до 26 | от 1до 27 | от 1 до 28 | от 1 до 29 |
| Количество секций | от 1 до бвключ. | ||||
| Пределы допускаемой относительной погрешности вместимости цистерны (секций)*, % | ±0,4 | ||||
| Объем вместимости горловины цистерны (секций) от указателя уровня до верхнего края, м3, не менее | 0,5 | 0,52 | 0,54 | 0,56 | 0,58 |
| Не сливаемый остаток после опорожнения цистерны (секций), м3, не более | 0,025 | 0,026 | 0,027 | 0,028 | 0,029 |
| Время наполнения цистерны своим насосом, мин, не более | 47 | 49 | 51 | 53 | 55 |
| Время слива цистерны (секций), мин, не более: - своим насосом - самотеком | 47 100 | 49 104 | 51 108 | 53 112 | 55 116 |
| Пределы допускаемой относительной погрешности измерительного устройства топливораздачи, % | ±0,5 | ||||
| Наименование характеристики | Значение для модификаций полуприцепов-цистерн УЗСТ ШЩ и прицепов-цистерн УЗСТ ПЦ | ||||
| 30 | 31 | 32 | 33 | 34 | |
| Номинальная вместимость цистерны, м3 | 30,00±0,45 | 31,000 ±0,465 | 32,00 ±0,48 | 33,000 ±0,495 | 34,00 ±0,51 |
| Номинальная вместимость секций, м3 | от 1 до 30 | от 1 до 31 | от 1 до 32 | от 1 до 33 | от 1 до 34 |
| Количество секций | от 1 до 6включ. | ||||
| Пределы допускаемой относительной погрешности вместимости цистерны (секций)*, % | ±0,4 | ||||
| Объем вместимости горловины цистерны (секций) от указателя уровня до верхнего края, м3, не менее | 0,6 | 0,62 | 0,64 | 0,66 | 0,68 |
| Не сливаемый остаток после опорожнения цистерны (секций), м3, не более | 0,03 | 0,031 | 0,032 | 0,033 | 0,034 |
| Время наполнения цистерны своим насосом, мин, не более | 57 | 59 | 61 | 63 | 65 |
| Время слива цистерны (секций), мин, не более: - своим насосом - самотеком | 57 120 | 59 124 | 61 128 | 63 132 | 65 136 |
| Пределы допускаемой относительной погрешности измерительного устройства топливораздачи, % | ±0,5 | ||||
| Наименование характеристики | Значение для модификаций полуприцепов-цистерн УЗСТ ШЩ и прицепов-цистерн УЗСТ ПЦ | ||||
| 35 | 36 | 37 | 38 | 39 | |
| Номинальная вместимость цистерны, м3 | 35,000 ±0,525 | 36,00 ±0,54 | 37,000 ±0,555 | 38,00 ±0,57 | 39,000 ±0,585 |
| Номинальная вместимость секций, м3 | от 1 до 35 | от 1 до 36 | от 1 до 37 | от 1 до 38 | от 1 до 39 |
| Количество секций | от 1 до 6включ. | ||||
| Пределы допускаемой относительной погрешности вместимости цистерны (секций)*, % | ±0,4 | ||||
| Объем вместимости горловины цистерны (секций) от указателя уровня до верхнего края, м3, не менее | 0,7 | 0,72 | 0,74 | 0,76 | 0,78 |
| Не сливаемый остаток после опорожнения цистерны (секций), м3, не более | 0,035 | 0,036 | 0,037 | 0,038 | 0,039 |
| Время наполнения цистерны своим насосом, мин, не более | 67 | 69 | 71 | 73 | 75 |
| Время слива цистерны (секций), мин, не более: - своим насосом - самотеком | 67 140 | 69 144 | 71 148 | 73 152 | 75 156 |
| Пределы допускаемой относительной погрешности измерительного устройства топливораздачи, % | ±0,5 | ||||
| Наименование характеристики | Значение для модификаций полуприцепов-i и прицепов-цистерн УЗСТ | щстерн УЗСТ ШЩ ПЦ | ||||
| 40 | 41 | 42 | 43 | 44 | 45 | |
| Номинальная вместимость цистерны, м3 | 40,0±0,6 | 41,000 ±0,615 | 42,00 ±0,63 | 43,000 ±0,645 | 44,00 ±0,66 | 45,000 ±0,675 |
| Номинальная вместимость секций, м3 | от 1 до 40 | от 1 до 41 | от 1 до 42 | от 1 до 43 | от 1 до 44 | от 1 до 45 |
| Количество секций | от 1 до 6включ. | |||||
| Пределы допускаемой относительной погрешности вместимости цистерны (секций)*, % | ±0,4 | |||||
| Объем вместимости горловины цистерны (секций) от указателя уровня до верхнего края, м3, не менее | 0,80 | 0,82 | 0,84 | 0,86 | 0,88 | 0,9 |
| Не сливаемый остаток после опорожнения цистерны (секций), м3, не более | 0,040 | 0,041 | 0,042 | 0,043 | 0,044 | 0,045 |
| Время наполнения цистерны своим насосом, мин, не более | 77 | 79 | 81 | 83 | 85 | 87 |
| Время слива цистерны (секций), мин, не более: - своим насосом - самотеком | 77 160 | 79 164 | 81 168 | 83 172 | 85 176 | 87 180 |
| Пределы допускаемой относительной погрешности измерительного устройства топливораздачи, % | ±0,5 | |||||
| Примечание: * Пределы допускаемой относительной погрешности вместимости цистерны (секций) при периодической поверке. | ||||||
| Тип УЗСТ ШЩ (ПЦ) | Наименование характеристики или размера | ||||
| Г абаритные размеры, мм, не более | Масса снаряженного транспортного средства, кг не более | Полная масса транспортного средства, кг не более | |||
| УЗСТ ШЩ (1Щ)-6 УЗСТ ШЩ (1Щ)-7 УЗСТ ШЩ (1Щ)-8 УЗСТ ШЩ (НЦ)-9 | 16000 | 2550 | 4000 | 5500 | 15500 |
| УЗСТ ШЩ (НЦ)-10 УЗСТ ШЩ (1Щ)-11 УЗСТ ^1^1Ц (!1Ц)-12 УЗСТ ^1^1Ц (^1Ц)-13 УЗСТ ШЩ (1Щ)-14 | 8000 | 22000 | |||
| УЗСТ ^1^1Ц (!1Ц)-15 УЗСТ ^1^1Ц (НЦ)-16 УЗСТ ^1^1Ц (ПЦ)-17 УЗСТ ^1^1Ц (^1Ц)-18 УЗСТ ШЩ (НЦ)-19 УЗСТ ^1^1Ц (НЦ)-20 | 8800 | 25800 | |||
| УЗСТ ШЩ (1Щ)-21 УЗСТ ^1^1Ц (НЦ)-22 УЗСТ ^1^1Ц (НЦ)-23 УЗСТ ШЩ (1Щ)-24 УЗСТ ^1^1Ц (НЦ)-25 | 9700 | 30400 | |||
| УЗСТ ^1^1Ц (НЦ)-26 УЗСТ ^1^1Ц (1Щ)-27 УЗСТ ^1^1Ц (НЦ)-28 УЗСТ ^1^1Ц (НЦ)-29 УЗСТ ^1^1Ц (1Щ)-30 | 12500 | 37020 | |||
| УЗСТ ШЩ (1Щ)-31 УЗСТ ^1^1Ц (НЦ)-32 УЗСТ ^1^1Ц (1Щ)-33 УЗСТ ШЩ (1Щ)-34 УЗСТ ^1^1Ц (НЦ)-35 | 12600 | 41730 | |||
| УЗСТ ^1^1Ц (1Щ)-36 УЗСТ ^1^1Ц (1Щ)-37 УЗСТ ^1^1Ц (НЦ)-38 УЗСТ ^1^1Ц (НЦ)-39 УЗСТ ^1^1Ц (НЦ)-40 | 15500 | 51900 | |||
| УЗСТ ШЩ (1Щ)-41 УЗСТ ^1^1Ц (НЦ)-42 УЗСТ ^1^1Ц (НЦ)-43 УЗСТ ШЩ (1Щ)-44 УЗСТ ^1^1Ц (НЦ)-45 | 17600 | 62300 | |||
наносится фотохимическим или ударным способом на маркировочную табличку, прикрепляемую на цистерну УЗСТ ППЦ и УЗСТ ПЦ, и типографским способом на титульный лист руководства по эксплуатации и формуляра.
Таблица 3
| Наименование | Обозначение | Количество |
| Полуприцеп (прицеп) - цистерна | УЗСТ ППЦ (УЗСТ ПЦ) | 1 шт. |
| Противооткатные упоры | 2 шт. | |
| Огнетушитель ОП-6 | 2 шт. | |
| Колесо запасное | 1 шт. | |
| Рукав напорно-всасывающий | 2 шт. | |
| Ящик для песка | 1 шт. | |
| Эксплуатационные документы | ||
| Руководство по эксплуатации | ППЦ (ПЦ) 00.00.000 РЭ | 1 экз. |
| Формуляр | ППЦ (ПЦ).00.000Ф | 1 экз. |
| Методика поверки | МП-03-2017-20 | 1 экз. |
осуществляется по документу МП-03-2017-20 «Полуприцепы-цистерны УЗСТ ППЦ и прицепы-цистерны УЗСТ ПЦ. Методика поверки», утвержденному ФБУ «Челябинский ЦСМ» 19.06.2017 г.
Таблица 4 - Основные средства поверки
| Наименование и тип средства поверки | Основные характеристики |
| Цилиндр 2-го класса точности по ГОСТ 1770-76 (регистрационный номер 4784-02) | 3 Вместимость 1000 см |
| Термометр ртутно-стеклянный по ГОСТ 28498-90 ТЛ-7 (регистрационный номер 308-84) | Диапазон измерения от 0 °С до 50 °С, цена деления 0,1 °С |
| Мерники металлические эталонные 2-го разряда по ГОСТ 8.400-2013 (регистрационный номер 56453-14) | Вместимость 200,500,1000 дм3 |
| Мерники эталонные 2-го разряда по ГОСТ 8.400-2013 М2р-2000 (регистрационный номер 62849-15) | Вместимость 2000 дм |
| Мерники эталонные 2-го разряда по ГОСТ 8.400-2013 М2р-5000 (регистрационный номер 53293-13) | Вместимость 5000 дм |
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде наклейки или оттиска поверительного клейма наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости
ГОСТ 33666-2015. Автомобильные транспортные средства для транспортировки и заправки нефтепродуктов.
ТУ 4525-002-04798650-2017. Полуприцепы-цистерны УЗСТ ППЦ и прицепы-цистерны УЗСТ ПЦ для перевозки светлых нефтепродуктов. Технические условия
