Государственный реестр средств измерений

Усилители заряда модификации BN-86517-01-01-01-02, 68359-17

68359-17
Усилители заряда модификации ВК-86517-01-01-01-02 (далее усилители) предназначены для измерения виброускорения, поступающего от дифференциальных преобразователей вибрации установленных на объекте - «Верхнечонскнефтегаз», Иркутская область.
Карточка СИ
Номер в госреестре 68359-17
Наименование СИ Усилители заряда модификации
Обозначение типа СИ BN-86517-01-01-01-02
Изготовитель "Bently Nevada, Inc.", США
Год регистрации 2017
МПИ (интервал между поверками) 3 года
Описание типа скачать
Методика поверки скачать

Назначение

Усилители заряда модификации ВК-86517-01-01-01-02 (далее усилители) предназначены для измерения виброускорения, поступающего от дифференциальных преобразователей вибрации установленных на объекте - «Верхнечонскнефтегаз», Иркутская область.

Описание

Усилители осуществляют преобразование и усиление выходного сигнала пьезоэлектрических преобразователей вибрации, имеющих выход по заряду, в электрический сигнал (по напряжению), пропорциональный виброускорению.

Конструктивно усилители представляют собой герметичный корпус с возможностью крепления на DIN-рейку.

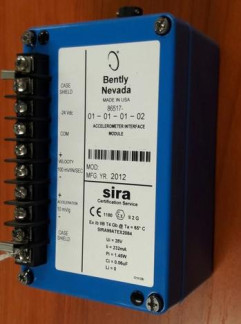

Общий вид усилителей заряда модификации В№86517-01-01-01-02, место опломбирования от несанкционированного доступа и место нанесения знака утверждения типа приведены на рисунке 1.

Таблица 1

Наименование характеристики

Значение

Номинальное значение коэффициента преобразования на базовой частоте 160 Гц, мВ/пКл

0,2

Отклонение действительного значения коэффициента преобразования от номинального значения, %

±5

Диапазон измерений виброускорения при коэффициенте

преобразования пьезоэлектрического преобразователя

2 2

вибрации 5,1 пКл/мс" , м/с

от 1 до 500

Пределы допускаемой основной относительной погрешности измерений виброускорения на базовой частоте 160 Гц, %

±1

Диапазон рабочих частот, Гц

от 5 до 3000

Неравномерность амплитудно-частотной характеристики относительно базовой частоты 160 Гц, дБ

±3

Пределы допускаемой дополнительной относительной погрешности измерения виброускорения в рабочем диапазоне температур, %

±5

Нормальные условия измерений:

- температура окружающей среды, °С

от +15 до +25

Условия эксплуатации:

-диапазон рабочих температур, °С

от -20 до +65

Габаритные размеры (длинахширинахвысота), мм, не более

140x81x79

Масса, г, не более

500

Знак утверждения типа

наносится на корпус усилителя заряда методом наклейки и на титульный лист паспорта методом наклейки или печати.

Комплектность

Таблица 2

Наименование

Обозначение

Кол-во

Усилитель заряда модификации BN-86517-01-01-01-02

Зав. № VT216, VT217

2 шт.

Паспорт

2 шт.

Методика поверки

МП 204/3-14-2017

1 шт.

Поверка

осуществляется по документу МП 204/3-14-2017 «Усилители заряда модификации BN-86517-01-01-01-02, фирмы «Bently Nevada, Inc.», США. Методика поверки», утвержденному ФГУП «ВНИИМС» 23 мая 2017 г.

Основные средства поверки: генератор сигналов сложной формы со сверхнизким уровнем искажений DS360 (Госреестр СИ № 45344-10); мультиметр цифровой 34410А (Госреестр СИ № 47717-11).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых усилителей заряда с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и (или) паспорт.

Сведения о методах измерений

отсутствуют.

Нормативные документы

Техническая документация фирмы «Bently Nevada, Inc.», США.

Зарегистрировано поверок 5
Поверителей 2
Актуальность данных 06.11.2024
