| Номер в госреестре | 68363-17 |
| Наименование СИ | Весы неавтоматического действия |
| Обозначение типа СИ | Explorer |
| Изготовитель | "OHAUS CORPORATION", США; Фирма "OHAUS INSTRUMENTS (CHANGZHOU) CO., LTD.", КНР; Фирма "Ohaus Instruments (Shanghai) Co., Ltd.", КНР |
| Год регистрации | 2017 |
| Срок свидетельства | 15.08.2027 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Весы неавтоматического действия Explorer (далее - весы) предназначены для измерений
массы.
Принцип действия весов основан на компенсации массы взвешиваемого груза электромагнитной силой, создаваемой системой автоматического уравновешивания. Электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза, преобразуется в цифровой код, который подвергается математической обработке электронными устройствами весов с дальнейшим определением значения массы объекта измерений. Результат измерений выводится на дисплей.
Весы состоят из грузоприемного устройства и весоизмерительного устройства.
Г рузоприемное устройство может быть оснащено ветрозащитной витриной. Модификации весов имеют обозначение вида: EX[A][B][D][E][M][/AD], где:
А - условное обозначение максимальной нагрузки: 12 (120 г); 22 (220 г); 32 (320 г); 42 (420 г); 62 (620 г); 110 (1100 г); 220 (2200 г); 420 (4200 г); 620 (6200 г); 1020 (10200 г); 1200 (12000 г); 2400 (24000 г); 3200 (32000 г); 3500 (35000 г);
В - условное обозначение действительной цены деления шкалы: 5 (0,00001 г); 4 (0,0001 г); 3 (0,001 г); 2 (0,01 г); 1 (0,1 г);
D - условное обозначение весов с переменным значением действительной цены деления шкалы согласно таблицам 2 - 5;
E - условное обозначение модификаций весов, регулировка которых производится с применением только внешних гирь (если присутствует);
М - условное обозначение весов с европейского логистического центра (если присутствует); /AD - условное обозначение модификаций весов с функцией автоматического открывания/ закрывания дверок ветрозащитной витрины (если присутствует).

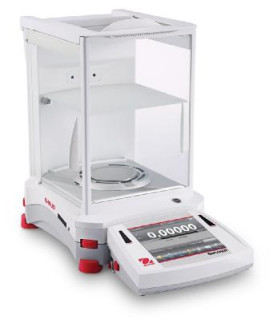

Общий вид весов представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
Маркировочная табличка весов крепится клеевым способом на корпус весов и содержит следующую информацию (рисунок 3):
- класс точности: CD или CD;
- максимальная нагрузка: Max .... г;
- минимальная нагрузка: Min .... г;
- поверочный интервал: е=.... г;
- диапазон температуры: 10°С / 30°С
- торговая марка изготовителя и/или его полное наименование;
- обозначение типа весов;
- знак утверждения типа весов;
- серийный номер весов.
,©С€®Ж
Model. ЕХ124
S/N: В329561118 Power Input: 12V“0.5A OHAUS CORPORATION, USA www.ohaus.com
Assembled in China Min 0.01 g d= 0.0001 g
Model: EX124 Max 120 g S/N: B329581118 e= 0.001 g 10°C /30°C
CD
OHAUS CORPORATION, USAwww.ohaus.com Assembled in China
Рисунок 3 - Маркировочная табличка
Программное обеспечение (далее - ПО) весов является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.
ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя.
Кроме того, для защиты от несанкционированного доступа к параметрам регулировки и настройки, а также измерительной информации используется переключатель настройки и регулировки, который находится на печатной плате внутри пломбируемого корпуса.
Защита от преднамеренных и непреднамеренных воздействий соответствует уровню «высокий» по Р 50.2.077-2014.
Идентификационным признаком служит номер версии (идентификационный номер) ПО, который отображается на дисплее при включении весов.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер) ПО | 1.ХХ* или 2.ХХ* |
| Цифровой идентификатор ПО | - |
| *«XX» - обозначение версии метрологически незначимой части ПО | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | ||||
| E 1 2 | EX125[M] | EX125D[M] | EX225[M][/AD] | EX225D[M][/AD] | |
| Класс точности по ГОСТ OIML R 761-2011 | I | ||||
| Максимальная нагрузка (Мах), г | 120 | 120 | 120 | 220 | 220 |
| Поверочный интервал (е), г | 0,001 | 0,001 | 0,001 | 0,001 | 0,001 |
| Действительная цена деления шкалы (d), г | 0,0001 | 0,00001 | до 52 г включ.: 0,00001; св. 52 г: 0,0001 | 0,00001 | до 120 г включ.: 0,00001; св. 120 г: 0,0001 |
| Число поверочных интервалов (n) | 120000 | 120000 | 120000 | 220000 | 220000 |
| Диапазон уравновешивания тары | 100 % Мах | ||||
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение | ||||
| EX224[M][/AD] | EX324[M][/AD] | EX1103[M] | EX10202 | EX10201[M] | |
| Класс точности по ГОСТ OIML R 76-1-2011 | I | ||||
| Максимальная нагрузка (Мах), г | 220 | 320 | 1100 | 10200 | 10200 |
| Поверочный интервал (е), г | 0,001 | 0,001 | 0,01 | 0,1 | 0,1 |
| Действительная цена деления шкалы (d), г | 0,0001 | 0,0001 | 0,001 | 0,01 | 0,1 |
| Число поверочных интервалов (n) | 220000 | 320000 | 110000 | 102000 | 102000 |
| Диапазон уравновешивания тары | 100 % Мах | ||||
| Наименование характеристики | Значение | ||||
| EX223 [E] | EX423[M][E] | EX623 | EX2202[E] | EX4202[M][E] | |
| Класс точности по ГОСТ OIML R 76-1-2011 | II | ||||
| Максимальная нагрузка (Мах), г | 220 | 420 | 620 | 2200 | 4200 |
| Поверочный интервал (е), г | 0,01 | 0,01 | 0,01 | 0,1 | 0,1 |
| Действительная цена деления шкалы (d), г | 0,001 | 0,001 | 0,001 | 0,01 | 0,01 |
| Число поверочных интервалов (n) | 22000 | 42000 | 62000 | 22000 | 42000 |
| Диапазон уравновешивания тары | 100 % Мах | ||||
Таблица 5 - Метрологические характеристики
| Наименование характеристики | Значение | |||||
| EX6202[E] | EX6201[E] | EX12001[M] | EX24001[M] | EX32001 | EX35001[M] | |
| Класс точности по ГОСТ OIML R 76-1-2011 | II | |||||
| Максимальная нагрузка (Мах), г | 6200 | 6200 | 12000 | 24000 | 32000 | 35000 |
| Поверочный интервал (е), г | 0,1 | 0,1 | 1 | 1 | 1 | 1 |
| Действительная цена деления шкалы (d), г | 0,01 | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 |
| Число поверочных интервалов (n) | 62000 | 62000 | 12000 | 24000 | 32000 | 35000 |
| Диапазон уравновешивания тары | 100 % Мах | |||||
Таблица 6 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диапазон температуры, °С: | от +10 до +30 |
| Параметры электрического питания от сети переменного тока: - напряжение, В - частота, Гц | от 195,5 до 253 50±1 |
| Габаритные размеры (ширина/длина/высота) для модификаций весов, мм, не более: - EX125[D][/AD], EX225[D][M][/AD], EX124[M][/AD], EX224[M][/AD], EX324[M][/AD], EX223[E], EX423[M][E], EX623, ЕХ1103М - ЕХ2202р], ЕХ4202МИ, ЕХ6202[E], ЕХ6201[E], ЕХ10202, ЕХ10201[M] - EX12001[M], EX24001[M], EX32001, EX35001[M] | 230/393/350 230/393/98 443/377/120 |
| Наименование характеристики | Значение |
| Масса весов, кг, не более | |
| - EX125[D][/AD], EX225[D][M][/AD], EX124[M][/AD], | |
| EX224[M][/AD], EX324[M][/AD], EX223[E], EX423[M][E], | |
| EX623 | 7 |
| - ЕХ1103[М] | 7,5 |
| - ЕХ2202[Е], ЕХ4202МЕ], ЕХ6202[Е], ЕХ6201[Е], | |
| ЕХ10202, ЕХ10201[M] | 6 |
| - EX12001[M], EX24001[M], EX32001, EX35001[M] | 10 |
наносится на маркировочную табличку, расположенную на корпусе весов, фотохимическим способом, а также типографским способом на титульный лист эксплуатационного документа.
Таблица 7 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Весы | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
осуществляется по ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания» Приложение ДА «Методика поверки весов».
Основные средства поверки: гири, соответствующие классам Е1, Е2, F1, F2 по ГОСТ OIML R 111-1-2009.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых весов с требуемой точностью.
Знак поверки наносится на весы или свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
ГОСТ 8.021-2015 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы».
Техническая документация изготовителя.
