| Номер в госреестре | 68364-17 |
| Наименование СИ | Датчики частоты вращения |
| Обозначение типа СИ | Model ES2591 |
| Изготовитель | "Solar Turbines Inc.", США |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
Датчики частоты вращения Model ES2591 (далее датчики) предназначены для измерения частоты вращения валов, зубчатых колес и шестерней.
Принцип действия датчиков состоит в следующем: постоянный магнит, встроенный в датчик создаёт вокруг его полюса постоянное магнитное поле, приближение и прохождение ферромагнитного объекта рядом с полюсом датчика (чувствительным элементом) вызывает изменение величины магнитного потока, проходящего через измерительную обмотку датчика. Это изменение магнитного потока индуцирует электродвижущую силу в измерительной обмотке датчика, которая соединена с его выходным разъемом. Количество генерируемых датчиком в единицу времени импульсов пропорционально количеству меток (количеству зубьев зубчатого колеса) и частоте вращения измеряемого объекта. Датчик относится к генераторному типу преобразователей и не требует внешнего питания. Корпус датчика изготовлен из нержавеющей стали.

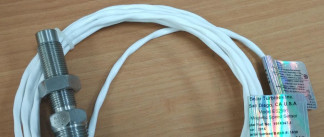

Общий вид датчиков частоты вращения Model ES2591 приведен на рисунке 1.
| Наименование характеристики | Значение |
| Диапазон измерения частоты вращения, Гц | от 1 до 4000 |
| Пределы допускаемой приведенной к диапазону измерения погрешности измерения частоты вращения в диапазоне рабочих температур, % | ±0,1 |
| Диапазон рабочих температур, °С | от -54 до +149 |
| Масса, г, не более | 300 |
| Габаритные размеры (диаметр х длина), мм, не более | 018x190 |
наносится на паспорт датчика типографским способом. Комплектность средства измерений
Таблица 2 - Комплектность средства измерений
| Наименование | Количество |
| Датчик частоты вращения Model ES2591 | 9 шт. |
| Паспорт | 9 экз. |
осуществляется по документу ГОСТ 8.285-2013 «Государственная система обеспечения единства измерений. Тахометры. Методика поверки».
Основные средства поверки: Стенд СП31 (Госреестр СИ № 61681-15), Частотомер электронно-счетный Ч3-38 (Госреестр СИ № 3433-73).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых датчиков с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
отсутствуют.
Нормативные документы, устанавливающие требования к датчикам частоты вращения Model ES2591
ГОСТ 21339-82 Тахометры. Общие технические условия
ГОСТ 8.285-2013 «Государственная система обеспечения единства измерений. Тахометры. Методика поверки»
| Зарегистрировано поверок | 12 |
| Поверителей | 3 |
| Актуальность данных | 16.09.2024 |
